1779488

厂牌: PHOENIX CONTACT

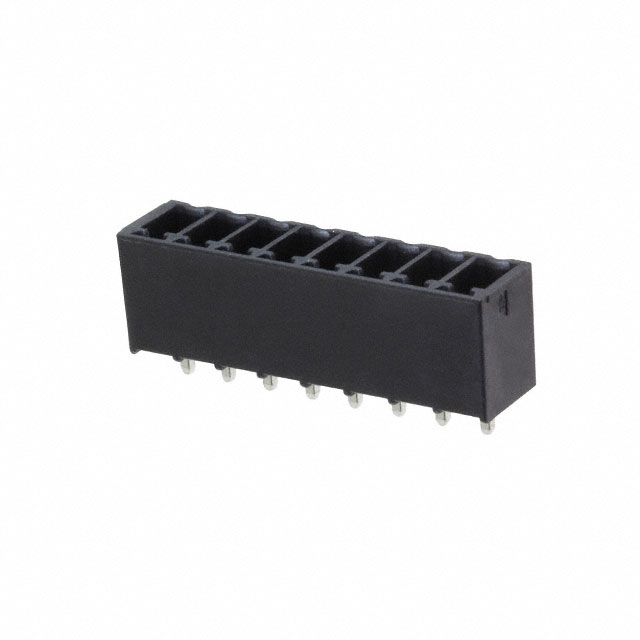

产品描述: Phoenix Contact 3.5mm间距8p插拔式接线端子 插座头, MCV 1.5/ 8-G-3.5 P26 THR系列, 320.0 v, 焊接
供应商型号: 651-1779488
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1779488

1779488概述

    MCV 1,5/8-G-3,5 P26 THR 打印电路板连接器技术手册

    1. 产品简介


    MCV 1,5/8-G-3,5 P26 THR 是一款适用于印刷电路板(PCB)的高可靠性连接器,广泛应用于工业自动化、仪器仪表、通信设备等多个领域。该连接器具备8个位置,每个位置支持最高8A的电流传输,同时具有良好的绝缘性能和可靠的电气特性。

    2. 技术参数


    - 额定电流:8 A
    - 额定电压:160 V(III/2),320 V(II/2)
    - 最大负载电流:8 A
    - 绝缘材料:LCP,符合UL 94 V0标准
    - 绝缘材料组:IIIa
    - 额定浪涌电压:2.5 kV
    - 额定位置数:8
    - 插针尺寸:0.8 x 0.8 mm
    - 孔径:1.4 mm
    - 颜色:黑色
    - 接点表面:镀锡
    - 装配方式:SMD/THT/THR
    - 尺寸:
    - 长度:6.9 mm
    - 跨距:3.5 mm
    - 引脚间距:3.5 mm
    - 包装单位:1件
    - 最小订单量:50件
    - 净重:2.0 g
    - 原产国:德国

    3. 产品特点和优势


    MCV 1,5/8-G-3,5 P26 THR 连接器的主要特点如下:
    - 垂直插针方向:方便安装,减少占用空间。
    - 紧凑设计:引脚间距为3.5 mm 和 3.81 mm,适合高密度布线。
    - 批量交付形式:盒装和散装,适用于小批量生产。
    - 低剖面THR设计:适应表面贴装工艺,确保高可靠性。
    - 通过多种认证:UL、cUL、GOST 和 cULus 认证,确保全球市场的合规性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:该连接器用于设备内部各模块之间的信号传输,特别是在恶劣环境下仍能保持良好的电气性能。
    - 通信设备:适用于各种通信模块的互连,提高系统的可靠性和稳定性。
    - 仪器仪表:适合于精密测量设备中的数据传输,保证数据的准确性和实时性。
    使用建议:
    - 温度管理:注意控制使用环境的温度,确保不超过制造商规定的范围。
    - 布线规划:建议采用合理的走线布局,避免电磁干扰和过热。
    - 定期检查:定期进行电气性能检测,确保连接器的稳定运行。

    5. 兼容性和支持


    - 兼容性:该连接器适用于多种电子元器件和设备,易于集成到现有系统中。
    - 支持和服务:供应商提供详尽的技术文档、设计指南和客户支持服务,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - Q1: 使用过程中出现接触不良现象?
    - A1: 检查插针是否正确插入且紧固,如问题依旧,更换新的连接器或检查是否有异物阻碍。

    - Q2: 发现连接器发热异常?
    - A2: 检查是否超过额定电流值,或者是否有不正确的安装情况导致电阻增大。必要时,更换新的连接器。

    7. 总结和推荐


    MCV 1,5/8-G-3,5 P26 THR 连接器以其出色的电气性能、可靠的机械结构和广泛的认证标准,在工业、通信等领域具有极高的应用价值。它不仅能满足高电流传输的需求,还具备优良的绝缘和抗冲击能力。因此,我们强烈推荐使用该款连接器以提升整体系统的可靠性和稳定性。

1779488参数

参数
长*宽*高 6.9mm*39.4mm*11.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1779488厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1779488数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1779488 1779488数据手册

1779488封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8065 ¥ 32.1649
10+ $ 3.575 ¥ 30.2088
25+ $ 3.454 ¥ 29.1863
50+ $ 3.2832 ¥ 27.743
100+ $ 3.0132 ¥ 25.4615
250+ $ 2.9592 ¥ 25.0052
500+ $ 2.8035 ¥ 23.6896
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.16
