1809815

厂牌: PHOENIX CONTACT

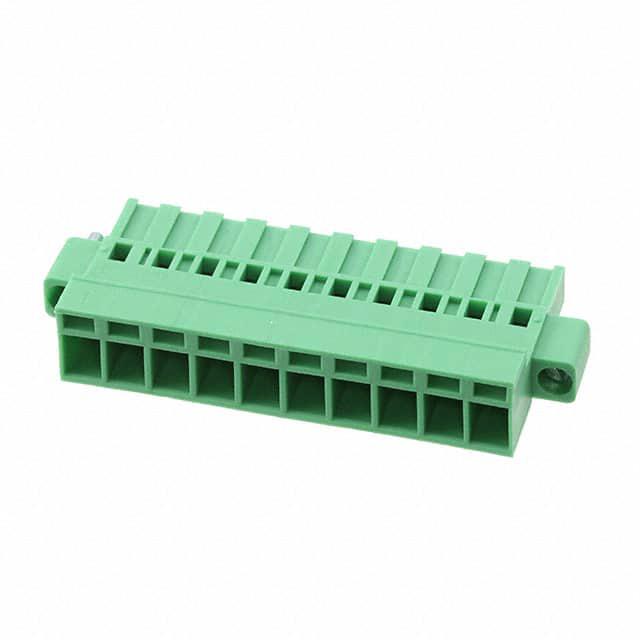

产品描述: 菲尼克斯,MSTBC2,5/10-STZF-5,08,PCB插拔式连接器,Phoenix Contact 5.08mm间距10p插拔式接线端子 插头, MSTBC 2.5/10-STZF-5.08系列, 630 V, 螺钉拧紧, 绿色
供应商型号: PYA-1809815
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1809815

1809815概述


    产品简介


    MSTBC 2,5/10-STZF-5,08 是一款由菲尼克斯电气(Phoenix Contact)生产的印刷电路板连接器。该连接器主要用于实现电子设备中各电路之间的连接,适合用于各种高密度布线的场合。它特别适用于需要连接较大电流的应用场景,例如工业自动化、交通运输、能源管理等领域。

    技术参数


    - 产品型号: MSTBC 2,5/10-STZF-5,08
    - 额定电流: 12A
    - 位置数: 10
    - 间距: 5.08 mm
    - 连接方式: 压接
    - 颜色: 绿色
    - 材料: 绝缘材料PA
    - 阻燃等级: UL 94 V0
    - 耐压能力: 额定浪涌电压(II/2): 4kV;额定电压(III/3): 320V;额定电压(III/2): 320V;额定电压(II/2): 630V
    - 绝缘材料分类: I类
    - 最小导体截面: 0.5 mm²(柔性)
    - 最大导体截面: 2.5 mm²(柔性)
    - 导体规格: AWG 20-14
    - 包装单位: 50个
    - 最小订购数量: 50个

    产品特点和优势


    - 成本效益: MSTBC 2,5/10-STZF-5,08 连接器可以低成本快速连接大量预装导线,非常适合大规模生产需求。
    - 便捷操作: 设计有拉出辅助装置,便于处理并降低接触点的张力。
    - 卓越稳定性: 螺丝可拆卸法兰设计确保了良好的机械稳定性。

    应用案例和使用建议


    该连接器在工厂自动化、交通运输及电源管理等场景下广泛应用。例如,在风电场和工业机器人控制系统中,这类连接器常用于连接各种传感器和执行机构,以实现信号传输。对于使用者而言,建议在连接之前确认所用导线的截面积符合规范,确保连接可靠。此外,在使用过程中定期检查连接器的状态,及时更换损坏部件,以保障系统的正常运行。

    兼容性和支持


    该产品与其他标准规格相同的连接器具有良好的兼容性,但需注意所使用的电缆规格必须符合要求。制造商提供详尽的技术文档和支持服务,涵盖安装指南、故障排除技巧等内容,有助于用户顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳固 | 使用专用工具确保导线与连接器完全压接;定期检查连接状态。 |
    | 接触电阻过大 | 检查连接器和导线是否清洁干燥;如有必要,更换新件。 |

    总结和推荐


    总体而言,MSTBC 2,5/10-STZF-5,08 连接器是一款高效且可靠的解决方案,尤其适用于高电流密度的应用场合。它具备成本效益、易于操作和卓越的机械稳定性等特点。对于需要频繁连接和断开导线的工业应用,这款产品是一个非常值得考虑的选择。然而,在具体选择时,仍需根据实际项目需求来确定其是否适用。

1809815参数

参数
长*宽*高 25mm*60.46mm*10.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1809815厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1809815数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1809815 1809815数据手册

1809815封装设计

查看详情并下载
Symbol
Footprint
3D Model
