2199663

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,GMSTBO2,5HV/3-GL-7,25THR,PCB插座,接头,公引脚,带罩(2 面) 1 3pin 黑色 通孔安装 19.95mm(长度)*15.65mm(高度)
供应商型号: 651-2199663
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 2199663

2199663概述


    产品简介

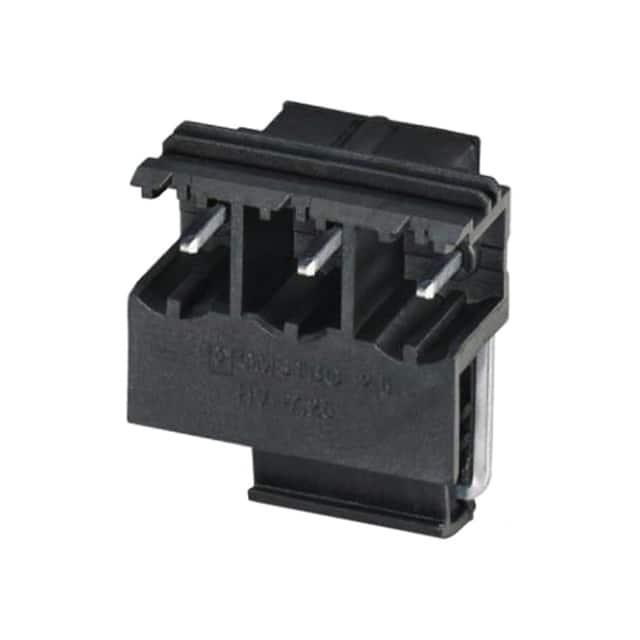

    本篇介绍的产品是来自德国凤凰接触器公司(Phoenix Contact)的通孔引脚座(Feed-through header),型号为GMSTBO 2,5 HV/3-GL-7,25 THR,编号2199663。该产品主要用于电路板连接器领域,能够提供稳定可靠的电气连接。它特别适合应用于机械设备和工业自动化系统中的接线端子板。通过采用高品质的材料和先进的制造工艺,确保了其卓越的机械强度和电气性能,适用于各种严苛的工作环境。

    技术参数


    - 型号:GMSTBO 2,5 HV/3-GL-7,25 THR
    - 编号:2199663
    - 包装单位:50个
    - 安装形式:贴装式(THR)
    - 焊盘间距:7.25 mm
    - 绝缘材料等级:IIIa
    - 额定电压(II/2):630 V
    - 峰值电压:6 kV
    - 额定电流:16 A
    - 符合标准:EN-VDE、CUL、IEC 60335-1
    - 产品合规性:符合中国RoHS标准,环境友好期无限

    产品特点和优势


    1. 适用广泛:适用于ME/ME MAX电子外壳,能够兼容多种设备连接需求。
    2. 可靠性高:采用LCP(液晶聚合物)绝缘材料,耐高温且具有出色的机械强度和电气性能。
    3. 安全认证:符合多项国际标准认证,如CUL、IECEE CB Scheme、VDE等。
    4. 易于安装:提供盒装和带状两种包装形式,便于人工或自动化的安装流程。

    应用案例和使用建议


    - 应用案例:这款通孔引脚座经常用于工业自动化系统的控制柜中,例如PLC(可编程逻辑控制器)的信号输入输出端子。此外,在某些高密度接线场合下,也能很好地胜任信号传输任务。
    - 使用建议:在进行焊接操作时,需要确保适当的温度和时间,以避免对引脚座造成热损伤。建议使用专业的焊接设备,并根据手册中的指导进行操作。

    兼容性和支持


    - 兼容性:与标准尺寸匹配,可以轻松与各种不同类型的接线端子板和其他电子元件配合使用。
    - 支持:凤凰接触器公司提供了全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的解决。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接工具的温度设置是否正确,必要时更换焊锡丝,并重新焊接。
    2. 问题:设备在运行一段时间后出现接触不良。
    - 解决方案:检查接触点是否有灰尘或氧化层,清洁后再重新连接。

    总结和推荐


    综合来看,GMSTBO 2,5 HV/3-GL-7,25 THR通孔引脚座凭借其优异的性能和广泛的适用性,在工业自动化领域的应用中表现出色。其强大的机械强度和可靠的电气性能,使其成为众多工程师和设计师的理想选择。如果你正在寻找一款质量可靠、性能稳定的电路板连接器,这款产品值得推荐。

2199663参数

参数
触头端接 -
针脚数 3pin
类型 接头,公引脚,带罩(2 面)
颜色 黑色
触头类型 -
紧固类型 -
排数 1
长*宽*高 19.95mm(长度)*15.65mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2199663厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
