首页  >  产品百科  >  3047727

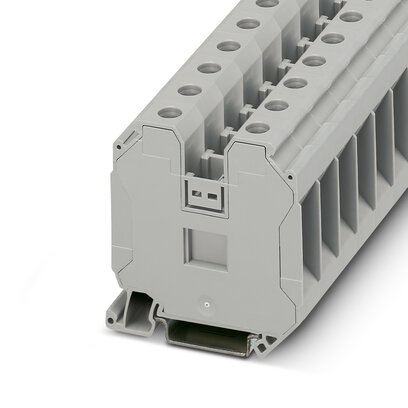

3047727

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , UT 35 IB系列, 单层, 灰色, 螺钉端接, 125A
供应商型号: 651-3047727
供应商: Mouser
标准整包数: 1

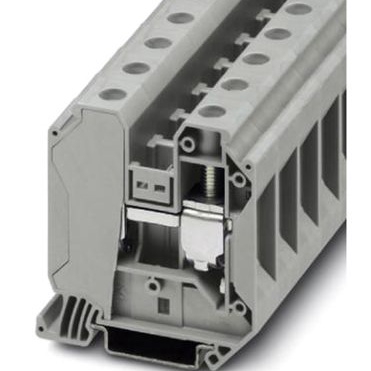

PHOENIX CONTACT 接线座- Din 轨道/通道 3047727

3047727概述

    电子元器件产品技术手册:馈通端子块(UT 35 IB)

    产品简介


    本手册介绍的产品是馈通端子块(UT 35 IB),它是一种连接各种电力和控制系统元件的重要组件。这种端子块采用螺丝连接方式,适用于额定电压高达1000V的系统,并具有优异的绝缘材料和防火性能。其主要功能是在电路中实现电流传输,减少电力损耗,并确保系统的安全性和可靠性。这种产品广泛应用于配电箱、开关柜、电机控制中心以及各类工业自动化设备中。

    技术参数


    以下是馈通端子块UT 35 IB的技术参数,包括各种电气特性和机械尺寸:
    - 额定电流:125A
    - 额定电压:1000V
    - 连接技术:螺丝连接
    - 额定浪涌电压:8kV
    - 额定负载电流:150A(当导体横截面为50mm²时)
    - 适用导体横截面:固体导体1.5mm² - 50mm²,柔性导体1.5mm² - 35mm²
    - 安装类型:NS 35/7.5,NS 35/15
    - 宽度:16mm
    - 长度:60.2mm
    - 高度:65.7mm(NS 35/7.5),73.2mm(NS 35/15)
    - 重量:每件60.4g(不包含包装)

    产品特点和优势


    - 通用性强:UT 35 IB可以通过Allen螺丝灵活调节,适用于多种不同的连接需求,特别是当需要连接不同连接技术的终端块时。
    - 可靠的安全性:通过UL、CSA、EAC、ATEX等多项国际认证,确保在各种恶劣环境下都能提供卓越的安全性能。
    - 易于安装和维护:设计简单,方便安装和更换,降低了维护成本。
    - 高效的连接能力:能够处理最大电流150A的负荷,适用于高功率需求的应用场景。

    应用案例和使用建议


    UT 35 IB通常用于构建配电系统、电机控制中心和工业自动化设备的电气连接。例如,在大型工厂的配电柜中,UT 35 IB可以连接多种不同类型的电器元件,形成可靠的电力传输路径。为了充分发挥其优势,建议在安装过程中注意以下几点:
    - 选择合适的导线:根据系统需求选择适当的导体横截面,以确保电流传输效率。
    - 正确紧固螺丝:按照手册推荐的扭矩值(最小3.2Nm,最大3.7Nm)进行螺丝紧固,避免因连接松动导致的安全隐患。
    - 定期检查:由于长期运行可能引起接触不良,建议定期检查并维护设备。

    兼容性和支持


    - 与其他电子元件的兼容性:UT 35 IB能够与其他采用相同安装标准(如NS 35/7.5,NS 35/15)的端子块相兼容,有助于形成完整的连接系统。
    - 制造商支持:生产商提供详细的技术文档和安装指南,帮助用户更好地理解和使用该产品。同时,他们还提供相应的售后和技术支持服务。

    常见问题与解决方案


    - Q: 如何处理连接时出现的松动?
    - A: 确保按照手册推荐的扭矩值(最小3.2Nm,最大3.7Nm)进行螺丝紧固。
    - Q: 如何处理导线插入困难的问题?
    - A: 检查导线的剥皮长度是否合适(18mm),如有必要可尝试在导线末端安装TWIN型端子套管。
    - Q: 如何确保安装的安全性?
    - A: 严格按照安装指南操作,并利用提供的保护装置来防止意外触电。

    总结和推荐


    总的来说,UT 35 IB是一款出色的馈通端子块,具有高性能、多功能和易于安装的特点。其广泛的适用范围和良好的兼容性使其成为众多行业中的理想选择。我们强烈推荐这一产品给需要高效、安全且可靠电气连接解决方案的用户。

3047727参数

参数
长*宽*高 61.2mm*16mm*65.1mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3047727厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3047727数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3047727 3047727数据手册

3047727封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3375 ¥ 70.4519
10+ $ 7.788 ¥ 65.8086
25+ $ 7.4304 ¥ 62.7869
50+ $ 7.1496 ¥ 60.4141
100+ $ 6.5772 ¥ 55.5773
250+ $ 6.0795 ¥ 51.3718
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.45
直接购买
加入购物车
