3069469

产品分类: 接线座- 配件
厂牌: PHOENIX CONTACT

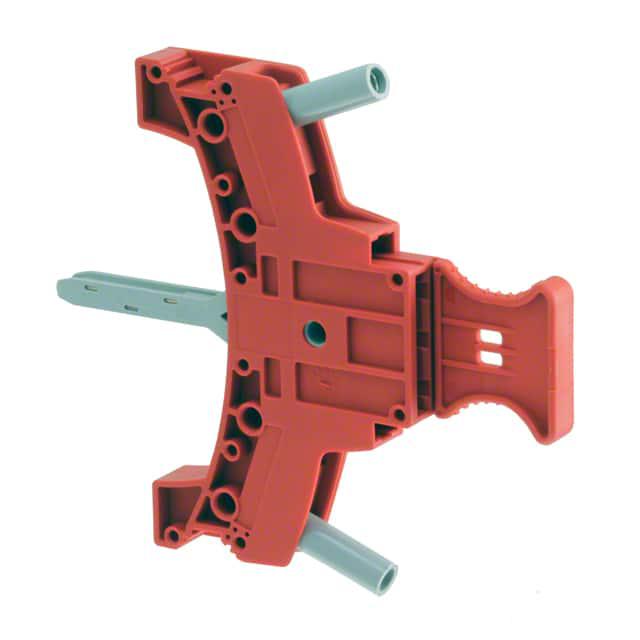

产品描述: 菲尼克斯 测试插头, Test Plug, FTP-2/1 SERVICE系列, 用于Din Rail, 插入式基座条
供应商型号: 2702634
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线座- 配件 3069469

3069469概述

    # 产品介绍:测试插头FTP-2/1

    产品简介


    FTP-2/1是来自Phoenix Contact的产品,属于测试插头系列。这种电子元器件主要用于电力系统的测试和验证,能够便捷地进行开关操作的分组和控制。其基本功能包括快速且方便地接入电路系统,以实现安全的测量和测试。该产品适用于电力系统、工业自动化、铁路运输及其它需要高可靠性和高性能的场景。
    主要功能
    - 快速接入电路系统:便于连接和断开电路,支持多种类型的电缆。
    - 安全性:内置的高可靠性开关接触,保障连续多次操作后的信号电流传输质量。
    - 模块化设计:配合标准化的CLIPLINE配件,可灵活组合并节省空间。
    应用领域
    - 工业控制与自动化
    - 铁路车辆
    - 测试与测量设备

    技术参数


    - 物理参数:
    - 位置数:1
    - 宽度:9 mm
    - 颜色:红色
    - 重量(不包含包装):60.000 g
    - 厚度:不详(需根据具体结构推算)
    - 电气参数:
    - 最大负载电流:24 A
    - 额定电压:400 V AC/DC
    - 绝缘材料等级:UL 94 V0
    - 过电压类别:III
    - 额定浪涌电压:5 kV
    - 电气绝缘温度指数:130 °C
    - 最小电缆横截面:0.5 mm²(柔性)
    - 最大电缆横截面:2.5 mm²(柔性)
    - 其他参数:
    - 长度:86 mm
    - 螺钉紧固扭矩范围:最小0.5 Nm,最大0.6 Nm

    产品特点和优势


    FTP-2/1具备高度的可靠性和安全性,能够适应不同的环境条件。该产品的紧凑设计确保了高效的布局和安装,同时通过集成的高性能开关接触点,在多次操作后仍能保证良好的信号电流传输。此外,这款产品具备优异的防火性能,符合多项国际标准如DIN 5510-2和UL 94 V0,使其非常适合于苛刻的应用场景。

    应用案例和使用建议


    - 铁路车辆:FTP-2/1已成功应用于多个型号的铁路车辆内,作为测试插座,以确保行车过程中的电路安全与稳定。
    - 工业自动化:在工厂自动化系统中,FTP-2/1被用于快速接入控制系统,便于设备维护与调试。
    - 建议:在实际应用时,应确保电缆横截面积的选择正确,避免过载风险。同时,安装时需严格按照规定的扭矩值紧固螺钉,以保持接触的良好状态。

    兼容性和支持


    FTP-2/1可以与标准的CLIPLINE配件完美结合,提供广泛的模块化解决方案。Phoenix Contact提供全面的技术支持服务,包括安装指导、维护服务和在线资源。

    常见问题与解决方案


    - 问题1:如何正确选择电缆?
    - 解决方案:应依据手册中提供的电缆横截面积范围选择合适规格的电缆。
    - 问题2:螺钉紧固力矩过大或过小怎么办?
    - 解决方案:如果发现螺钉紧固力矩不符合规定范围,应适当调整直至达到推荐值。过大的力矩可能导致损坏,而过小则可能影响电气连接稳定性。

    总结和推荐


    FTP-2/1是一款针对高要求应用场合设计的测试插头,以其卓越的安全性、可靠的性能和广泛的应用兼容性在市场上占据一席之地。推荐给需要进行高效、准确电路测试的专业用户或工程师使用。

3069469参数

参数
安装方式 夹子安装,导线安装
零件状态 在售
包装方式 散装

3069469厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3069469数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 配件 PHOENIX CONTACT 3069469 3069469数据手册

3069469封装设计

查看详情并下载
Symbol
Footprint
3D Model
