1718760

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Conn PC Terminal Block 2 POS 5.08mm Solder 17.5A Cardboard
供应商型号: 3241355
供应商: 海外现货
标准整包数: 1

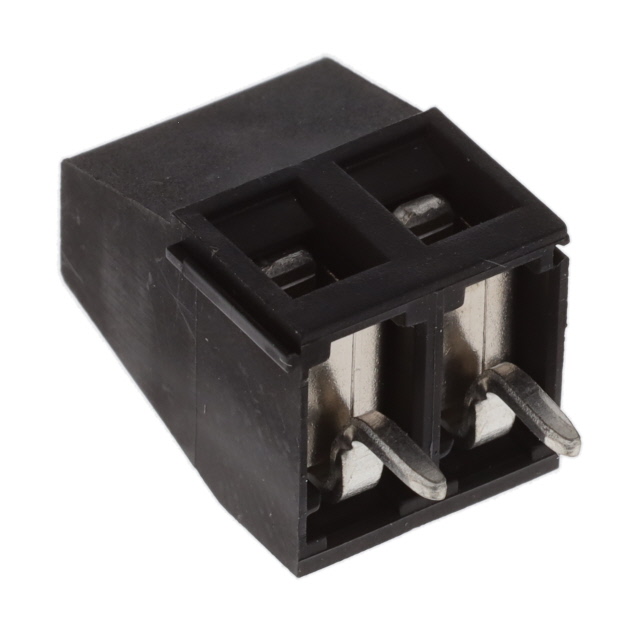

PHOENIX CONTACT 接线板-线至板 1718760

1718760概述


    产品简介


    本文将介绍一款来自Phoenix Contact的PCB终端块——型号为MKDS 1.5/2-5.08 BK。这种终端块主要用于印刷电路板(PCB)的连接与接线,广泛应用于工业自动化、能源管理、交通运输等领域。该产品具有两个连接位置,能够实现安全可靠的电路连接,满足多种应用需求。

    技术参数


    | 参数 | 值 |

    | 额定电流(IN) | 17.5 A |
    | 额定电压 | 250 V(III/3)、400 V(III/2)、630 V(II/2) |
    | 跨接距离(Pitch) | 5.08 mm |
    | 连接方式 | 螺丝连接 |
    | 接线方向 | 0° |
    | 尺寸 | 长度9.8 mm、高度13.8 mm |
    | 导体/PCB连接方向 | 0° |
    | 颜色 | 黑色 |
    | 针脚尺寸 | 0.9 x 0.9 mm |
    | 孔径 | 1.3 mm |
    | 紧固扭矩(最小值) | 0.5 Nm |
    | 紧固扭矩(最大值) | 0.6 Nm |
    | 可用导体横截面积(最小值) | 0.14 mm² |
    | 可用导体横截面积(最大值) | 1 mm² |
    | 绝缘等级 | CSA / UL Recognized / SEV / cUL Recognized / GOST / CCA / GOST / cULus Recognized |

    产品特点和优势


    MKDS 1.5/2-5.08 BK PCB终端块的主要优势在于其紧凑设计和高可靠性。其耐压能力和绝缘等级能够确保在严苛环境下正常工作,同时提供良好的机械稳定性和热稳定性。此外,螺丝连接方式使得安装和维护变得极为简便。

    应用案例和使用建议


    应用案例
    MKDS 1.5/2-5.08 BK终端块可广泛应用于工业控制系统中,例如电机控制柜、传感器和执行器的连接。它也可用于电力设备和通信系统中的布线连接。例如,在一个工业自动化项目中,这款终端块被用于连接电机控制电路和传感器信号线,以确保系统的稳定运行。
    使用建议
    为了确保终端块的长期稳定运行,建议定期检查紧固螺钉的扭矩,确保在规定的范围内(0.5到0.6 Nm)。此外,在安装过程中,应选择合适的导线横截面,确保连接稳固且不会因过热导致损坏。如果需要处理多根导线,建议使用适当的接线套管来提高可靠性。

    兼容性和支持


    MKDS 1.5/2-5.08 BK终端块具备良好的兼容性,能够与多种标准导线配合使用。Phoenix Contact公司提供了详尽的技术支持和售后服务,用户可以轻松获取产品资料、安装指南和技术支持服务。此外,公司还提供了在线技术支持平台,用户可以在此平台上咨询问题并获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 紧固螺钉松动 | 定期检查并重新紧固螺钉,确保扭矩在规定范围内(0.5-0.6 Nm) |
    | 导线连接不稳定 | 选择合适的导线横截面,并确保导线剥线长度适中 |
    | 产品安装后出现发热现象 | 检查导线是否有过载情况,调整负载分配,必要时更换导线 |

    总结和推荐


    总体来看,MKDS 1.5/2-5.08 BK PCB终端块是一款功能强大且可靠的电子元器件。其紧凑的设计、出色的电气特性和良好的兼容性使其成为各种应用的理想选择。我们强烈推荐此产品给对可靠性有较高要求的应用场景。

1718760参数

参数
长*宽*高 9.8mm(长度)*13.8mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1718760厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1718760数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1718760 1718760数据手册

1718760封装设计

查看详情并下载
Symbol
Footprint
3D Model
