1017493

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,TDPT2,5/4-SC-5,08,PCB端子,Phoenix Contact PCB端子台 TDPT 2.5/ 4-SC-5.08系列, 4路, 5.08mm节距, 通孔安装, 螺钉拧紧端接, 绿色
供应商型号: 651-1017493
供应商: Mouser
标准整包数: 1

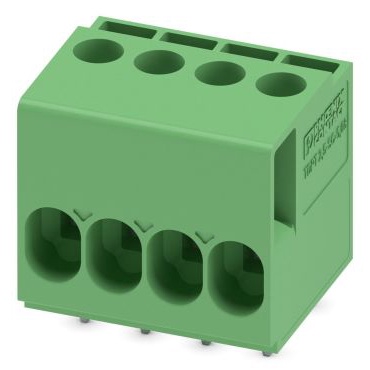

PHOENIX CONTACT 接线座- 接头/插头和插口 1017493

1017493概述

    高质量文章:Phoenix Contact TDPT 2,5/4-SC-5,08 PCB Terminal Block

    1. 产品简介


    Phoenix Contact TDPT 2,5/4-SC-5,08 是一种印刷电路板(PCB)接线端子块,采用螺丝连接方式,并配有张力套筒。这款接线端子主要用于将电线安全地连接到PCB上,适用于多种工业自动化和控制系统。它的设计特点是尺寸统一且连接原理广为人知,因此可以在全球范围内广泛应用。该型号的接线端子能够承受高电流负荷,同时具有低温升的特点。

    2. 技术参数


    TDPT 2,5/4-SC-5,08的主要技术参数如下:
    - 连接位置数:4个
    - 额定电流:24 A
    - 导线截面积:2.5 mm²
    - 额定电压:400 V
    - 接触材料:铜合金,镀锡处理
    - 色彩:绿色(标准色号6021)
    - 连接方向:0°
    - 连接方法:螺丝连接带张力套筒
    - 针间距:5.08 mm
    - 材料属性:金属部分符合RoHS/WEEE标准,无须担心金属丝生长(IEC 60068-2-82/JEDEC JESD 201标准)

    3. 产品特点和优势


    TDPT 2,5/4-SC-5,08 的显著特点包括:
    - 4个连接位置:能够连接多个导线,方便线路布局。
    - 最大额定电流:24 A,可以应对高强度电流应用。
    - 紧密接触设计:通过最大接触力实现低温度上升。
    - 一致的针间距:使得它可与其他连接系统兼容,如弹簧式连接。
    - 广泛适用性:适用于多种国际标准,便于在全球范围内使用。

    4. 应用案例和使用建议


    该产品通常用于工业控制系统的电源和信号连接,如PLC输入输出模块、电机驱动控制板等。建议在使用时注意:
    - 检查导线规格是否符合要求。
    - 使用合适的工具进行连接操作,确保紧固力适中。
    - 在高温环境下工作时,监测温升情况以保证安全。

    5. 兼容性和支持


    Phoenix Contact为TDPT 2,5/4-SC-5,08提供配套的安装工具和其他配件。同时,它还具有广泛的兼容性,能与多种标准的PCB板和线缆配合使用,确保了灵活的集成能力。官方技术支持和服务可以确保在使用过程中获得及时帮助。

    6. 常见问题与解决方案


    常见的问题及解决办法:
    - 问题:连接后出现松动
    - 解决办法:重新紧固螺丝,确保连接牢固。
    - 问题:无法正确连接导线
    - 解决办法:检查导线截面是否符合规格,确认没有损坏。
    - 问题:温度升高明显
    - 解决办法:检查周围环境温度和散热条件,考虑添加散热措施。

    7. 总结和推荐


    TDPT 2,5/4-SC-5,08凭借其高可靠性、广泛适用性和优良性能,在工业控制系统中表现出色。对于需要稳定电流传输和安全连接的应用场合,它是一个理想选择。综合各方面考虑,强烈推荐使用这款产品。为了获取最新文档和更多信息,可以访问Phoenix Contact官网下载最新的数据表和技术资料。

1017493参数

参数
长*宽*高 18mm*21.12mm*22.5mm
安装方式 夹子安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1017493厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1017493数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1017493 1017493数据手册

1017493封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
10+ $ 1.4605 ¥ 12.3412
25+ $ 1.342 ¥ 11.3399
50+ $ 1.298 ¥ 10.9681
100+ $ 1.1772 ¥ 9.9473
250+ $ 1.1556 ¥ 9.7648
500+ $ 1.1232 ¥ 9.491
库存: 381
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.53
直接购买
加入购物车
