2950129

产品分类: 整流二极管/整流桥
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,EMG45-DIO14M,二极管端子,1.3KV 5μA 700mA DIN导轨安装 55mm*45mm*75mm
供应商型号: Q-2950129
供应商: 国内现货
标准整包数: 5
PHOENIX CONTACT 整流二极管/整流桥 2950129

2950129概述


    产品简介

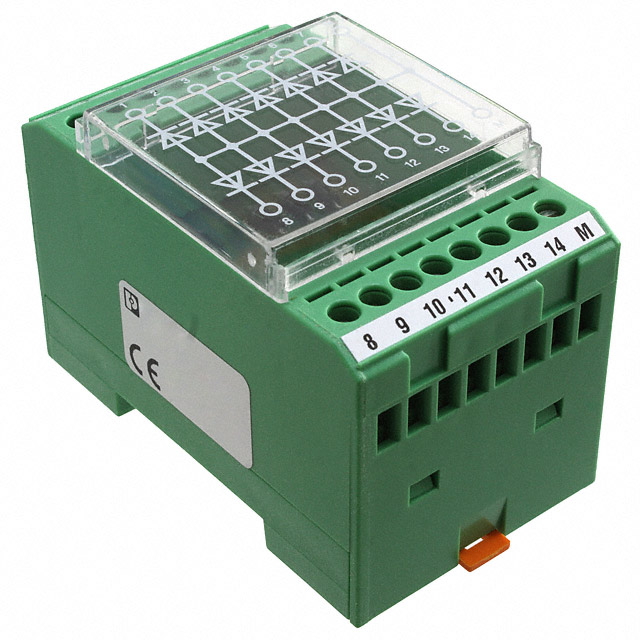

    产品名称:EMG 45-DIO14M - 二极管模块
    产品类型:二极管模块
    主要功能:电隔离故障报告系统中的信号;用于限制感性负载引起的浪涌电压。
    应用领域:广泛应用于工业控制系统、电源设备及各类电子设备的保护电路中。

    技术参数


    - 输入数据:
    - 二极管类型:1N 4007
    - 最大工作电压(Umax):250 V AC
    - 每个二极管的峰值反向电压:1300 V
    - 每个二极管的反向电流:5 µA
    - 每个二极管的导通状态电压:约0.8 V
    - 每个二极管的导通状态电流:单个负载时为0.7 A,同时负载时为0.2 A
    - 连接方式:螺丝端子连接
    - 导线截面积:
    - 刚性导线:0.2 mm² 至 4 mm²
    - 柔性导线:0.2 mm² 至 2.5 mm²
    - AWG:24 至 12
    - 物理尺寸:
    - 宽度:45 mm
    - 高度:75 mm
    - 深度:55 mm
    - 材料规格:
    - 颜色:绿色(RAL 6021)
    - 环境条件:
    - 运行温度范围:-20 °C 至 50 °C
    - 储存/运输温度范围:-40 °C 至 70 °C

    产品特点和优势


    - 电气隔离:能够有效地将信号在故障报告系统中进行电气隔离,减少噪声干扰。
    - 浪涌电压抑制:内置的火花抑制二极管能有效限制由感性负载产生的浪涌电压。
    - 高可靠性:采用坚固耐用的设计,能在恶劣环境下稳定运行。
    - 宽温域适用:能够在极端的温度条件下正常工作,适应多种复杂应用场景。
    - 认证合规:符合CE认证标准,满足国际标准的要求,确保产品质量。

    应用案例和使用建议


    应用案例
    此二极管模块常用于电力设备、控制面板及自动化系统的保护电路中。例如,在大型工业设施中,它被用于保护控制系统不受外部浪涌电压的影响。
    使用建议
    - 在安装过程中,务必按照制造商的指导进行正确连接和固定,确保螺丝端子紧密连接。
    - 确保所有接线符合相关的安全标准,避免因接触不良而引发的安全事故。
    - 定期检查二极管模块的温度和运行状况,确保其在合适的温度范围内运行,防止过热现象的发生。

    兼容性和支持


    - 兼容性:此二极管模块支持DIN导轨安装,可以方便地安装于工业控制系统中。
    - 支持:凤凰电子提供了详尽的技术文档和客户服务支持,用户可以在官网找到更多相关信息和技术支持服务。

    常见问题与解决方案


    1. 问题:安装过程中无法实现良好的电气连接。
    解决方案:请确认所有螺丝均已拧紧至适当位置,且导线已正确压接。
    2. 问题:二极管模块出现过热现象。
    解决方案:检查安装环境是否通风良好,必要时可加装散热片或调整负载电流。
    3. 问题:模块无法正常工作。
    解决方案:检查电源输入电压是否在规定范围内,确保负载条件也符合要求。

    总结和推荐


    综合评估:
    - 主要优点:高可靠性和宽温域适应性是这款二极管模块的核心优势,适用于各种复杂的工作环境。
    - 缺点:无明显缺点。
    推荐:
    鉴于其出色的电气隔离能力和对浪涌电压的有效抑制,我们强烈推荐在需要高可靠性和强电磁兼容性的场合使用此产品。无论是工业控制系统还是其他类型的电子设备保护电路,这款二极管模块都将是理想的选择。

2950129参数

参数
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 700mA
Ir - 反向电流 5μA
Vr-反向电压 1.3KV
长*宽*高 55mm*45mm*75mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2950129厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2950129数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 整流二极管/整流桥 PHOENIX CONTACT 2950129 2950129数据手册

2950129封装设计

查看详情并下载
Symbol
Footprint
3D Model
