1619650

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆连接器,CA-09P1N128008,Phoenix Contact M23圆形连接器插头, 9芯, 电缆安装, 焊接
供应商型号: Q-1619650
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 1619650

1619650概述

    电子元器件产品技术手册:电缆连接器(CA-09P1N128008)

    1. 产品简介

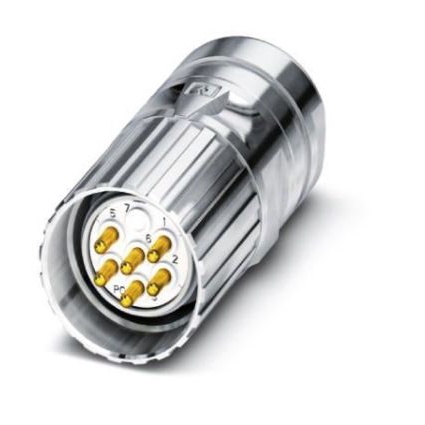

    本产品是一款型号为 CA-09P1N128008 的电缆连接器,适用于多种工业应用场景。该电缆连接器采用直型设计,配备屏蔽层,通过螺丝锁紧方式固定,接口类型为 M23。此产品广泛应用于自动化设备、工业控制系统、交通运输及通信等领域,提供可靠的信号传输与电力传输解决方案。

    2. 技术参数


    - 连接类型:直型
    - 屏蔽类型:有
    - 锁紧方式:螺丝锁紧
    - 接口类型:M23
    - 位置数:8+1(共9个位置)
    - 接触类型:公头连接器
    - 连接方式:焊接连接
    - 电缆直径范围:10 mm 至 14.5 mm
    - 温度范围:-40 °C 至 125 °C
    - 绝缘体材料:PBT(聚对苯二甲酸丁二醇酯)
    - 接触材料:铜锌合金(CuZn)
    - 接触表面处理:镍/金(Ni/Au)镀层
    - 电源触点:9个
    - 触点直径:2 mm
    - 电源触点的绞合线横截面积:最小 0.08 mm²,最大 2.5 mm²
    - 电源触点的额定电流:20 A(25 °C 时)
    - 电源触点的额定电压:300 V
    - 信号触点:未明确提及具体数量
    - 信号触点的触点直径:1 mm
    - 信号触点的绞合线横截面积:最小 0.08 mm²,最大 1 mm²
    - 信号触点的额定电流:8 A(25 °C 时)
    - 信号触点的额定电压:300 V
    - 过电压类别:II 类
    - 污染等级:3 级
    - 防护等级(插拔状态):IP67
    - 最小电缆直径:10 mm
    - 最大电缆直径:14.5 mm
    - 密封材料:丁腈橡胶(NBR)
    - 认证:UL 认证 / cUL 认证 / EAC 认证 / cULus 认证

    3. 产品特点和优势


    - 高防护等级:具备 IP67 防护等级,确保在各种恶劣环境下的稳定运行。
    - 现场可组装:提供灵活的现场组装能力,易于安装与维护。
    - 一致的电磁兼容保护:具备优秀的 EMC(电磁兼容)性能,确保可靠的数据传输。
    - 通用连接技术:支持多种绞合线类型的焊接连接技术,确保可靠且耐用的连接。

    4. 应用案例和使用建议


    此电缆连接器适用于需要可靠电力传输和信号传输的场合,例如工业控制系统、铁路运输和通信设备。安装时建议注意电缆直径的选择和确保正确的锁紧力度以保证良好的电气性能和防护性能。

    5. 兼容性和支持


    该产品与其他符合 M23 接口标准的设备具有良好的兼容性。制造商提供了详尽的用户手册和在线技术支持服务,以确保用户能够充分利用该产品的各项功能。

    6. 常见问题与解决方案


    - 问题:如何正确锁定连接器?
    解答:请按照制造商提供的步骤,使用适当的工具逐步拧紧螺丝,确保达到规定的锁紧力矩。

    - 问题:如何判断连接器是否损坏?
    解答:检查电缆连接处是否有破损或明显的物理损伤,同时进行电气测试以确认连接器是否能正常工作。

    7. 总结和推荐


    这款电缆连接器以其坚固耐用的设计、卓越的电磁兼容性和广泛的工作温度范围而著称,是工业环境中数据传输和电力传输的理想选择。鉴于其优异的性能和广泛的适用性,强烈推荐在严苛环境下使用的工程项目中采用该产品。

1619650参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1619650厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1619650数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1619650 1619650数据手册

1619650封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 182.5854
10+ ¥ 180.9696
库存: 100
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 182.58
