3210208

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,分断接线端子,PT2,5-QUATTRO-TG,菲尼克斯 分断端子, PT 2.5-QUATTRO-TG系列, 单层, 灰色, 推入式端接, 20A
供应商型号: PYA-3210208
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 端子 - 专用端子 3210208

3210208概述

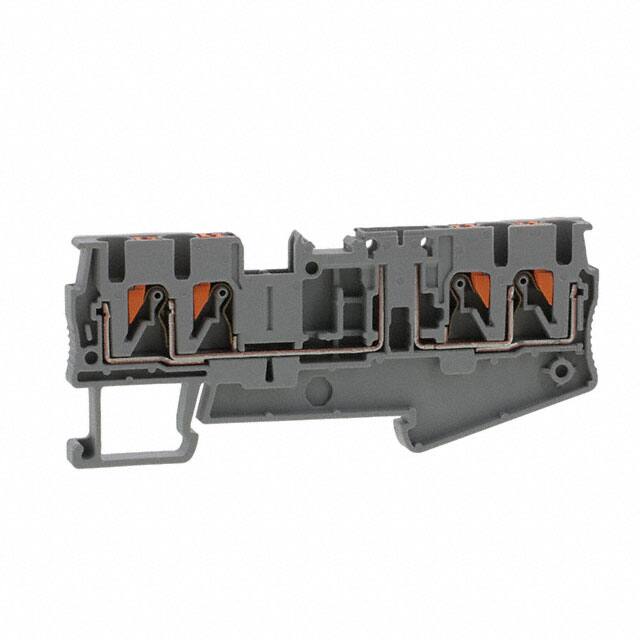

    PIT 2,5-QUATTRO-TG Disconnect Terminal Block

    1. 产品简介


    产品类型:断路终端块
    主要功能:提供快速且可靠的电气连接点
    应用领域:广泛应用于工业控制、电力系统、自动化设备等领域,适用于各种需要高效可靠接线的场合。

    2. 技术参数


    - 额定电流:20 A
    - 额定电压:400 V
    - 导线截面积范围(固态导线):0.14 mm² 至 4 mm²
    - 导线截面积范围(绞合导线):0.14 mm² 至 2.5 mm²
    - 绝缘材料:PA(聚酰胺)
    - 污染等级:3级
    - 浪涌电压类别:III类
    - 绝缘材料组别:I组
    - 连接类型:端子弹簧连接
    - 尺寸:宽度5.2 mm,长度84 mm,高度:NS 35/7.5时为36.5 mm,NS 35/15时为44 mm
    - 重量:每个0.01204 kg
    - 绝缘等级:符合UL 94 V0标准
    - 防拆保护:是
    - 抗冲击电压等级:6 kV
    - 颜色:灰色
    - 包装单位:每包50个

    3. 产品特点和优势


    - 高可靠性:通过UL 94 V0认证,具备出色的耐燃性和稳定性。
    - 宽泛适用性:支持不同截面和类型的导线连接,可承受20 A的电流。
    - 高效连接:采用端子弹簧连接方式,操作简便快捷,减少安装时间。
    - 环保合规:符合WEEE和RoHS指令,环保友好。
    - 标准化设计:符合IEC 60947-7-1标准,确保与其它相关设备的互操作性。

    4. 应用案例和使用建议


    应用案例:该产品广泛应用于自动化生产线、配电柜和各类机械设备的接线系统中。例如,在工业控制柜中,通过连接传感器和执行器实现设备的实时监控和自动化控制。
    使用建议:
    - 在安装前,确保导线正确剥皮并安装合适的端帽。
    - 定期检查连接点是否有松动或过热现象,确保电气安全。
    - 可配合多种辅助配件使用,如测试适配器、隔离器和隔断片,以提升系统的整体可靠性和安全性。

    5. 兼容性和支持


    - 兼容性:该终端块与常见的标准DIN导轨(如NS 35/7.5和NS 35/15)相兼容。
    - 支持服务:厂商提供了详尽的技术文档和在线技术支持。此外,还可以订购各种配件和工具,便于客户进行安装和维护。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接不稳定 | 确保导线已正确剥皮,并按规范使用导线帽和护套。 |
    | 发生短路 | 检查连接处是否接触不良,必要时更换新的连接件。 |
    | 导线断裂 | 使用适当的工具和方法进行剥线,避免导线损伤。 |

    7. 总结和推荐


    综上所述,PIT 2,5-QUATTRO-TG 断路终端块凭借其高可靠性、宽广的适用范围和简便的操作方式,成为众多工业和自动化领域的理想选择。它不仅满足严格的电气标准,还提供了全面的支持和服务。无论是新建项目还是现有系统的升级,该产品都表现出色。因此,我们强烈推荐这一高性能的终端块产品用于各种需要高可靠性电气连接的应用场景。

3210208参数

参数
长*宽*高 84mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装,散装

3210208厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3210208数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3210208 3210208数据手册

3210208封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 11.5168
库存: 1259
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 575.84
