1762615

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PC35HC/4-STF-15,00,PCB插拔式连接器,Conn Terminal Block F 4 POS 15mm Screw RA Panel Mount 125A
供应商型号: Q-1762615
供应商: 期货订购
标准整包数: 25
PHOENIX CONTACT 接线座- 接头/插头和插口 1762615

1762615概述

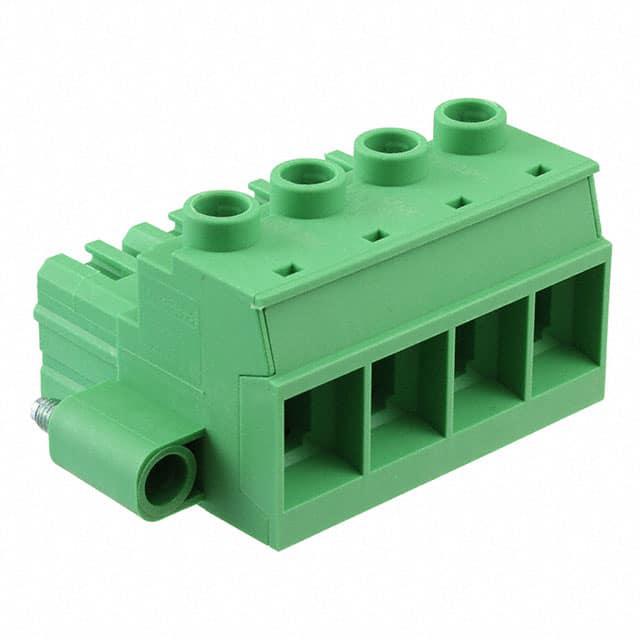

    # 高性能印刷电路板连接器——PC 35 HC/4-STF-15,00

    产品简介


    本文介绍了适用于高电流应用的高性能印刷电路板连接器——PC 35 HC/4-STF-15,00。这种连接器特别设计用于需要高可靠性及大电流传输的应用场合。其主要功能是为电力系统提供稳定的电气连接,广泛应用于工业自动化、数据中心、可再生能源发电等领域。

    技术参数


    | 参数 | 规格 |

    | 额定电压(III/2) | 1000 V |
    | 最大负载电流 | 125 A |
    | 绝缘材料 | PA |
    | 螺纹连接 | M5 |
    | 紧固扭矩(最小值/最大值) | 2.5 Nm / 4.5 Nm |
    | 额定冲击电压(III/2) | 8 kV |
    | 接触表面 | 银 |
    | 插针间距 | 15 mm |
    | 连接导线直径(实心/绞合) | 0.5 mm² ~ 35 mm² |
    | 配套螺母 | 适用铜螺母,带/不带塑料套管 |

    产品特点和优势


    - 低插拔力:提供用户友好的设备连接体验。
    - 高容量插头:电流承载能力高达125 A,适配35 mm²的导线。
    - 高接触可靠性:内置双钢弹簧确保长期使用的可靠性和稳定性。
    - 振动保护:配备螺纹法兰,确保在震动环境中可靠连接。
    - UL认证:无限的600 V UL认证。

    应用案例和使用建议


    应用案例
    此连接器常用于风能发电系统、数据中心电力供应、工厂自动化控制系统等场景。其中,数据中心内大量服务器的电力供应需要高可靠性的连接器,以保证不间断供电,避免因连接不稳定导致的数据中心断电事故。
    使用建议
    1. 在安装过程中需确保使用正确的紧固扭矩(具体参照手册)。
    2. 根据导线的实际直径和材质选择合适的铜螺母和端子。
    3. 定期检查连接器的状态,尤其是接点是否有氧化现象。

    兼容性和支持


    - 兼容性:PC 35 HC/4-STF-15,00可以与市场上主流的螺纹规格M5的铜螺母兼容。
    - 支持与维护:制造商提供详尽的技术文档和在线支持,用户可访问官方网站获取更多信息和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 紧固扭矩无法达到要求范围 | 检查扭矩扳手是否准确,或更换新扳手 |
    | 插针损坏 | 更换新的连接器插针 |
    | 连接处发热 | 检查紧固扭矩是否正确,重新紧固直至达到规范 |

    总结和推荐


    综上所述,PC 35 HC/4-STF-15,00是一款非常优秀的印刷电路板连接器,具备出色的电流承载能力和良好的可靠性。其在严苛的应用环境中表现出色,尤其是在对连接稳定性和安全性有较高要求的应用场合。对于需要处理大电流并重视连接质量的应用场景,我们强烈推荐这款产品。

1762615参数

参数
长*宽*高 52mm*84.4mm*40mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1762615厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1762615数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1762615 1762615数据手册

1762615封装设计

查看详情并下载
Symbol
Footprint
3D Model
