5445342

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-500HF-11GN,PCB插座,接头,公引脚,带罩(4 面) 1 11pin 绿色 通孔安装
供应商型号: Q-5445342
供应商: 期货订购
标准整包数: 100

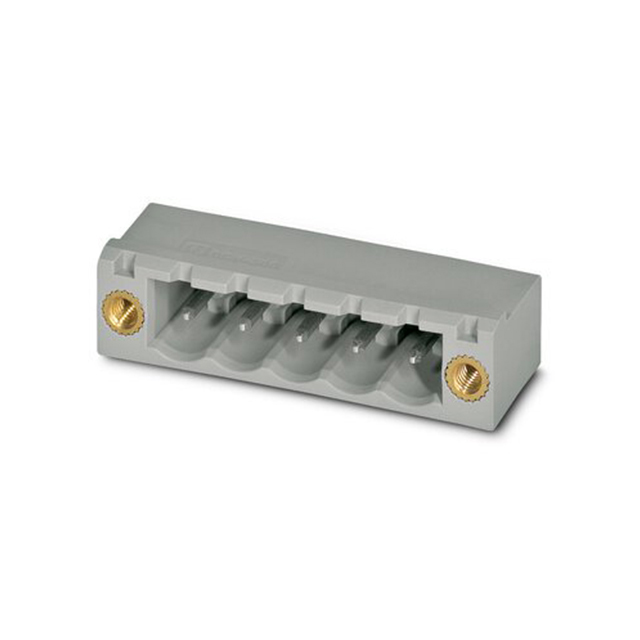

PHOENIX CONTACT 矩形连接器 - 外壳 5445342

5445342概述


    产品简介


    BCH-500HF-11 GN 印刷电路板连接器 是一款高性能的印刷电路板连接器,设计用于各种电子设备和系统。该连接器的主要功能是实现高效、可靠的电气连接,适用于工业自动化、电信、电力传输等多个领域。其典型应用包括但不限于信号传输、电源分配和系统集成。

    技术参数


    - 基本规格
    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 额定电压(III/3):250 V
    - 额定电压(II/2):400 V
    - 额定浪涌电压(III/3):4 kV
    - 额定浪涌电压(III/2):4 kV
    - 额定浪涌电压(II/2):4 kV
    - 物理特性
    - 针距:5 mm
    - 连接位置数:11
    - 长度:12 mm
    - 接触表面:镀锡
    - 孔径:1.4 mm
    - 尺寸a:50 mm
    - 引脚尺寸:1 x 1 mm
    - 绝缘材料
    - 绝缘材料等级:PA
    - 阻燃等级:UL 94 V0

    产品特点和优势


    - 高可靠性:额定电流为12 A,能够在高达4 kV的浪涌电压下稳定运行,确保在恶劣环境下也能保持良好的电气性能。
    - 广泛的应用范围:适用于多种工业自动化、电信和电力传输系统,具有良好的通用性和兼容性。
    - 优质材料:采用耐高温、阻燃的PA材料,确保长时间稳定运行。
    - 易于安装:采用焊接方式安装,简单快捷,便于大规模生产。

    应用案例和使用建议


    应用案例:在工业自动化控制系统中,BCH-500HF-11 GN 常用于信号传输和电源分配模块,确保系统各部分之间的可靠连接。在电信设备中,它被用来建立稳定的电源供应线路。
    使用建议:
    - 在安装过程中,确保连接器与PCB板之间接触良好,以避免接触不良导致的信号不稳定。
    - 确保焊点的质量,使用合适的焊接工具和技术进行焊接,以提高连接器的长期稳定性。
    - 在高温环境下使用时,定期检查连接器的温度,防止过热损坏。

    兼容性和支持


    该产品属于 BCH-HF系列,适用于与相同系列的产品兼容。制造商提供了详尽的技术支持文档和售后服务,用户可以在产品手册中找到更多关于安装和维护的信息。

    常见问题与解决方案


    - 问题1:安装后发现接触不良
    - 解决办法:重新检查焊点,确保焊接质量,必要时使用显微镜检查是否有虚焊现象。

    - 问题2:连接器在高电压下发生故障
    - 解决办法:确认所用的额定电压与连接器的额定电压一致,避免超负荷使用。

    总结和推荐


    BCH-500HF-11 GN 印刷电路板连接器凭借其高可靠性和广泛的适用性,在多个工业领域表现出色。其优异的电气性能和坚固耐用的设计使其成为各类电子设备的理想选择。总体而言,这款连接器非常值得推荐,特别适合对连接器质量和稳定性要求较高的应用场合。

5445342参数

参数
针脚数 11pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

5445342厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5445342数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5445342 5445342数据手册

5445342封装设计

查看详情并下载
Symbol
Footprint
3D Model
