1804946

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PC4/6-ST-7,62,PCB插拔式连接器,Conn Terminal Block F 6 POS 7.62mm Screw RA Cable Mount 20A
供应商型号: BN-1804946
供应商: 海外现货
标准整包数: 1

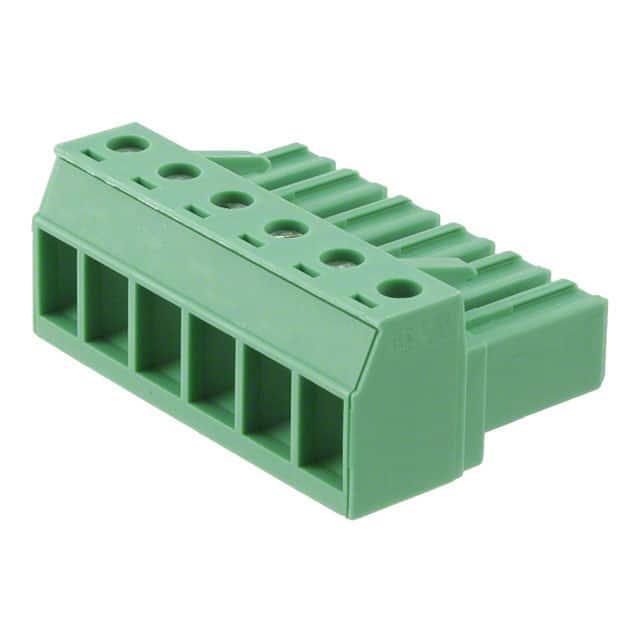

PHOENIX CONTACT 接线座- 接头/插头和插口 1804946

1804946概述


    产品简介


    PCB连接器是一种专门用于印刷电路板(PCB)的电气连接装置。该型号PC 4/6-ST-7.62的典型应用领域包括工业自动化系统、通信设备、计算机系统、以及其他需要高可靠性和稳定性的电子设备中。该连接器的主要功能是提供安全可靠的电气连接,确保电流和信号传输的高效性。

    技术参数


    - 额定电流: 20 A
    - 额定电压: 630 V (III/2)
    - 接触表面材料: 锡 (Sn)
    - 接触连接类型: 插座 (Socket)
    - 针脚数量: 6个
    - 行数: 1行
    - 针脚间距: 7.62 mm
    - 导线截面范围: 刚性导线:0.2 mm² 至 4 mm²;柔性导线:0.2 mm² 至 4 mm²
    - 接线方式: 螺丝压紧型端子 (Screw connection with tension sleeve)
    - 螺丝头形式: 槽形螺丝头 (L-Slot)
    - 绝缘材料: 聚酰胺 (PA),符合绝缘材料组I
    - 燃点指数 (GWFI): 850°C
    - 阻燃等级: UL 94 V0
    - 环境温度 (操作): -40°C 至 100°C
    - 相对湿度 (存储/运输): 30% 至 70%

    产品特点和优势


    1. 可靠性和安全性: 通过多种严格的机械和电气测试,确保连接器的可靠性和长期稳定性。
    2. 低温升: 高接触力设计,保证低温度上升,从而减少热量累积和风险。
    3. 双弹簧设计: 集成双钢弹簧提供额外的安全性,在温度和功率波动时保护连接。
    4. 多导线连接能力: 可以连接两个具有相同截面的导线,提高连接灵活性。
    5. 兼容性: 广泛适用于多种应用场合,全球范围内的广泛认可度保证了其国际化的适用性。

    应用案例和使用建议


    该连接器通常应用于自动化控制系统、工业控制设备、网络设备等领域。例如,在工业机器人系统中,它被用来实现不同模块之间的安全、可靠的电气连接。为了更好地利用这些连接器,建议在安装前仔细阅读并遵守制造商的安装指南。此外,对于需要处理高电流的应用,确保正确选择和使用适当的导线截面和螺丝扭矩,以避免接触电阻过高导致的过热问题。

    兼容性和支持


    - 兼容性: 与其它COMBICON PC 4系列连接器相兼容,便于系统扩展和升级。
    - 支持: 厂商提供全面的技术支持,包括安装指导、使用咨询和售后服务。

    常见问题与解决方案


    1. 问题: 连接器松动
    - 解决方案: 确保螺丝已完全拧紧至指定的扭矩值 (0.5 Nm 至 0.6 Nm)。

    2. 问题: 接触电阻高
    - 解决方案: 清理接触面,去除氧化层,并重新进行连接。
    3. 问题: 导线压接不良
    - 解决方案: 选择正确的导线截面和剥皮长度 (7 mm),确保导线插入到位,并使用适当的工具压接。

    总结和推荐


    PC 4/6-ST-7.62 PCB连接器以其出色的可靠性和广泛的应用范围成为工业领域的理想选择。它的低温度上升和双弹簧设计为复杂环境下的应用提供了更高的安全性和稳定性。结合广泛的认证和支持,我们强烈推荐这款连接器给那些需要高性能电气连接的用户。

1804946参数

参数
长*宽*高 30.7mm*45.7mm*18.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1804946厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1804946数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1804946 1804946数据手册

1804946封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 8.7604 ¥ 74.7262
50+ $ 7.9739 ¥ 68.0174
100+ $ 7.1753 ¥ 61.2053
库存: 23
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 747.26
