1835009

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MVSTBW2,5/12-STF-5,08,PCB插拔式连接器,Conn Terminal Block F 12 POS 5.08mm Screw ST Panel Mount 12A
供应商型号: 2928097
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1835009

1835009概述

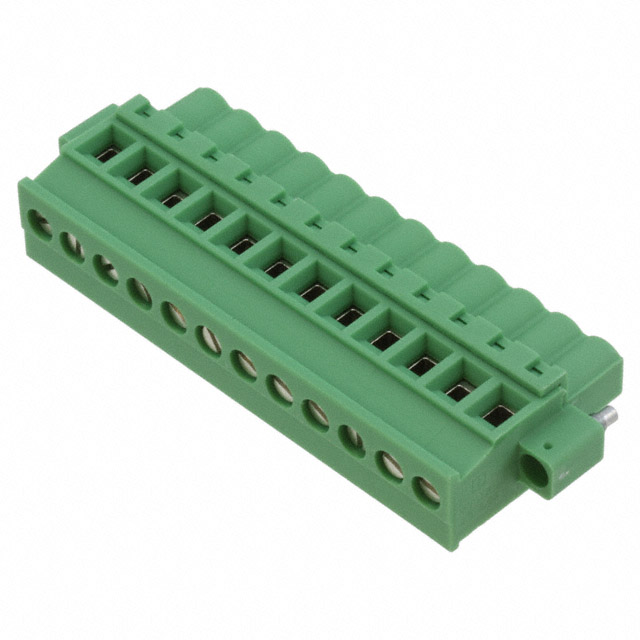

    # Phoenix Contact MVSTBW 2,5/12-STF-5,08 技术手册

    产品简介


    Phoenix Contact MVSTBW 2,5/12-STF-5,08 是一款适用于印刷电路板(PCB)的连接器,专为高密度接线需求设计。该连接器支持最大24个位置,并可通过垂直插拔方式实现紧凑布局。其绿色外壳设计使安装更加直观,同时提供了多种配件以满足不同应用需求。产品广泛应用于工业自动化、能源管理、轨道交通及通信系统等领域。
    主要功能与特点
    - 大电流承载能力:每个触点额定电流可达12A,适合高功率应用;
    - 宽电压范围:最高可承受320V(III/2),满足严苛环境下的稳定运行;
    - 多样化连接方式:支持螺钉固定式连接,便于维护;
    - 环保材料:采用阻燃等级为V0的PA绝缘材料,确保安全可靠。

    技术参数


    以下是该产品的主要技术规格:
    | 参数名称 | 规格值 |

    | 额定电流(IN) | 12A |
    | 最高工作电压(UN) | 320V (III/2), 630V (II/2) |
    | 冲击耐压(V) | 4kV |
    | 螺钉孔直径(M3) | - |
    | 扭矩范围(N·m) | 0.5~0.6 |
    | 插针间距(Pitch) | 5.08mm |
    此外,还具有以下电气特性:
    - 导体截面积范围:0.2至2.5mm²
    - 符合国际标准EN-VDE、UL、CSA认证要求

    产品特点和优势


    - 高性能:即使在恶劣条件下也能保持优异的表现;
    - 易用性:简化了复杂的布线过程,节省时间和成本;
    - 安全性:通过严格的测试程序验证其长期稳定性;
    - 环保合规:符合全球多项环保法规,如RoHS指令。
    应用案例与使用建议
    本产品常用于需要频繁插拔操作或空间有限的地方,例如控制柜内部布线。为了确保最佳效果,在安装时需注意以下几点:
    1. 确保所有导线端部清洁无污物;
    2. 使用适当的工具拧紧螺丝至推荐扭矩值;
    3. 定期检查连接状态以防止松动。

    兼容性和支持


    该系列连接器兼容多种附件组件,如底座条、直插模块等,可以灵活扩展系统规模。厂商提供全面的技术文档和支持服务,包括在线资源库、专业培训课程以及快速响应的技术咨询热线。

    常见问题与解决方案


    1. 为什么有时会出现接触不良?
    - 解决方法:重新紧固螺丝并确认导线是否正确插入。
    2. 如何判断连接器是否损坏?
    - 解决方法:使用万用表测量电阻值,若超出正常范围,则需更换新件。
    3. 能否与其他品牌的产品混用?
    - 不建议如此操作,因为尺寸公差可能影响性能表现。
    总结与推荐
    总体而言,Phoenix Contact MVSTBW 2,5/12-STF-5,08 是一款值得信赖的专业级PCB连接器解决方案。它凭借卓越的质量、实用的设计以及广泛的适用场景赢得了市场的高度认可。如果您正在寻找一款兼具高效能与经济性的产品来构建您的电子项目,那么这款连接器无疑是一个理想选择!

1835009参数

参数
长*宽*高 12.6mm*71.12mm*26mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1835009厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1835009数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1835009 1835009数据手册

1835009封装设计

查看详情并下载
Symbol
Footprint
3D Model
