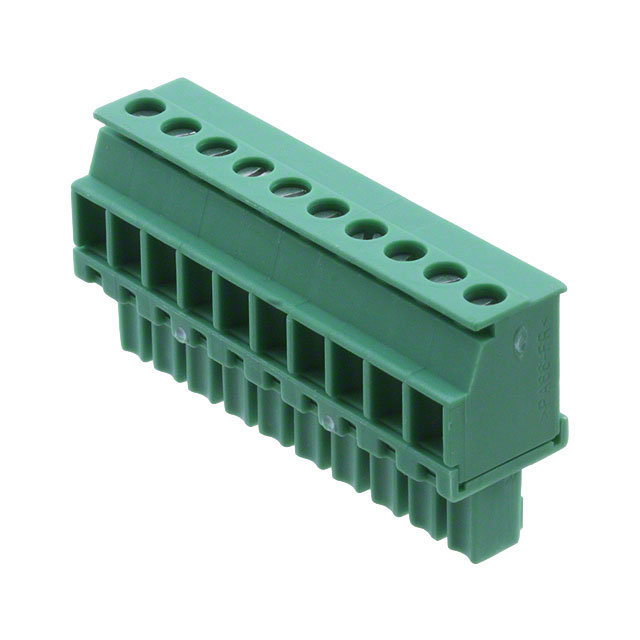

1827059

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,MCVW1,5/10-ST-3,81,Phoenix Contact 3.81mm间距10p插拔式接线端子 插头, MCVW 1.5/10-ST-3.81系列, 160 V, 螺钉拧紧, 绿色
供应商型号: JY-1827059
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 1827059

1827059概述

    # 技术手册:PCB连接器

    1. 产品简介


    基本信息
    本产品为PCB连接器,型号为MCVW 1,5/10-ST-3,81,主要用于印刷电路板(PCB)之间的电气连接。其主要功能是确保安全、可靠的电气连接,适用于多种工业应用,如自动化控制系统、通信设备和电力系统。
    主要功能和应用领域
    - 功能:提供可靠稳定的电气连接,用于信号传输和电源分配。
    - 应用领域:广泛应用于自动化控制、电力传输、通讯设备及各种需要稳定电气连接的场合。

    2. 技术参数


    规格参数
    - 类型:PCB连接器
    - 产品系列:MCVW 1,5/..-ST
    - 产品线:COMBICON Connectors S
    - 位置数:10
    - 间距:3.81 mm
    - 连接数:10
    - 行数:1
    - 接触表面:镀锡铜合金
    - 连接方式:螺钉连接带张力套管
    - 导体/PCB连接方向:-90 °
    - 最小剥线长度:7 mm
    - 允许导体截面:刚性导体:0.14 mm² ... 1.5 mm²;柔性导体:0.14 mm² ... 1.5 mm²
    - 绝缘材料:PA(聚酰胺),符合IEC 60695-10-2标准,温升指数850°C
    - 包装方式:装入纸板箱
    电气特性
    - 额定电流:8 A
    - 额定电压:160 V(III/3)、2.5 kV(III/3冲击电压)
    - 接触电阻:3.7 mΩ
    - 绝缘电阻:>5 MΩ(相邻位置)
    工作环境
    - 操作温度范围:-40 °C ... 100 °C(根据降额曲线)
    - 存储/运输温度范围:-40 °C ... 70 °C
    - 相对湿度范围:30% ... 70%
    - 组装温度范围:-5 °C ... 100 °C

    3. 产品特点和优势


    独特功能
    - 广泛适用性:连接原理广为人知,适合全球范围内的应用。
    - 低温升:由于最大的接触力,温度上升较低。
    - 支持多根导线:可连接两根相同截面的导线。

    优势
    - 高可靠性:通过了多种严格的机械测试和电气测试。
    - 环保材料:符合欧盟RoHS标准,无有害物质,绿色环保。
    - 易于安装:采用标准的螺钉连接方式,便于安装和维护。

    4. 应用案例和使用建议


    应用案例
    该PCB连接器已成功应用于多种自动化控制系统中,例如在电机驱动器、传感器网络和分布式控制系统中的电源传输和信号传输。通过可靠的连接,保证了系统的稳定运行。
    使用建议
    - 剥线长度控制:在连接前确保剥线长度为7 mm,以确保接触良好。
    - 紧固扭矩控制:紧固时的扭矩应在0.22 Nm至0.25 Nm之间,避免过紧或过松。
    - 多根导线处理:若需连接多根导线,可以使用TWIN连接器或合适的接线端子。

    5. 兼容性和支持


    兼容性
    该PCB连接器可以与同一产品线下的其他连接器或设备无缝配合使用。此外,该连接器已通过多项认证,包括CSA、cULus和VDE,符合国际标准。
    支持和维护
    - 订购信息:产品编号1827059,销售代码AA02。
    - 下载资料:详细技术文档可在产品详情页下载,包括使用说明和维护指南。

    6. 常见问题与解决方案



    常见问题与解决方案


    - Q1:如何确定正确的剥线长度?
    - A1:剥线长度应控制在7 mm左右,这有助于确保良好的接触并减少接触电阻。
    - Q2:紧固螺钉时应注意哪些事项?
    - A2:紧固时扭矩应在0.22 Nm至0.25 Nm之间,不可过紧以免损坏螺纹,也不可过松以免接触不良。
    - Q3:如何正确连接多根导线?
    - A3:建议使用TWIN连接器或适当的接线端子,以确保所有导线的稳定连接。

    7. 总结和推荐


    综合评估
    该PCB连接器以其可靠的电气性能、稳定的机械性能和广泛的适用范围,成为众多应用场合的理想选择。它的低温度升高特性、标准的连接方式以及环保的材质使其在市场上具有很强的竞争优势。
    推荐
    基于以上分析,我们强烈推荐该PCB连接器应用于需要稳定可靠电气连接的场合,无论是自动化控制系统还是其他工业应用。它的多功能性和高性价比使得它成为工程师和设计师的理想选择。

1827059参数

参数
长*宽*高 10.4mm*38.89mm*19.15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1827059厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
