5444709

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

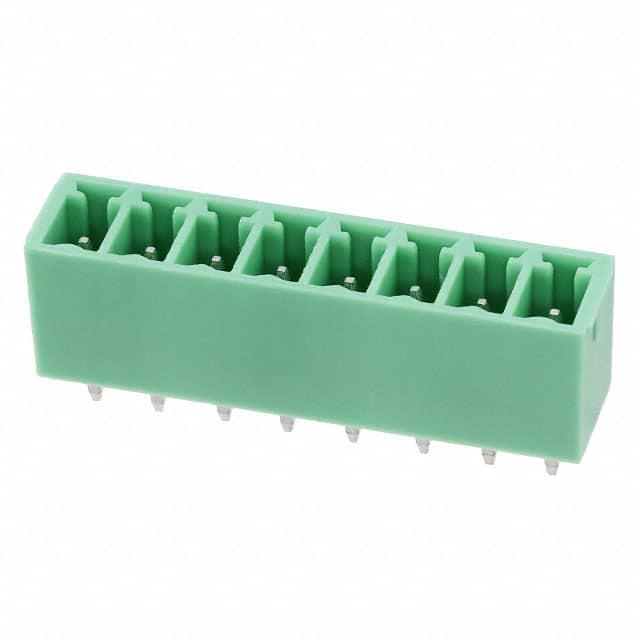

产品描述: 菲尼克斯,BCH-381V-8GN,PCB插座,接头,公引脚,带罩(4 面) 1 8pin 绿色 通孔安装
供应商型号: JY-5444709
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 5444709

5444709概述

    电子元器件技术手册:BCH-381V-8 GN PCB连接器

    产品简介


    BCH-381V-8 GN是一款用于印刷电路板(PCB)的连接器,适用于多种电气和电子设备。它具备8个位置,每个位置能承受高达8A的电流和160V的电压。该连接器的主要功能是实现不同PCB间的电连接,广泛应用于工业自动化、通信设备、汽车电子及消费电子等领域。

    技术参数


    - 额定电流:8A
    - 额定电压:160V (III/2), 320V (II/2)
    - 连接标准:符合EN-VDE标准
    - 色标:淡绿色
    - 位置数:8
    - 引脚间距:3.81mm
    - 绝缘材料:PA
    - 阻燃等级:UL 94 V0
    - 绝缘材料等级:I
    - 最大浪涌电压:2.5kV (III/3), 2.5kV (III/2), 2.5kV (II/2)

    产品特点和优势


    - 高可靠性:通过多个国际认证机构的认证,如UL Recognized、cUL Recognized、VDE Gutachten等,确保其在恶劣环境下的稳定运行。
    - 坚固耐用:采用UL 94 V0阻燃等级的PA绝缘材料,确保产品在高温、高湿等条件下仍具有良好的性能。
    - 多功能性:可用于多种标准接口,适用于不同类型的电子设备。

    应用案例和使用建议


    该连接器被广泛应用于工业自动化控制系统、通信设备以及汽车电子系统中。例如,在工业自动化领域,可以将多块PCB板通过此连接器进行电连接,以实现数据传输和电源供应。建议在使用时,注意遵守相应的电气安全标准,并确保引脚间距与焊接质量达到要求,以保证长期可靠的工作。

    兼容性和支持


    BCH-381V-8 GN与多种标准接口兼容,易于集成到现有的电子系统中。Phoenix Contact提供了全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。对于任何技术问题或安装疑问,可联系官方技术支持获取帮助。

    常见问题与解决方案


    - 问题1:连接器出现接触不良现象。
    - 解决方法:检查引脚是否正确安装且焊接质量良好,必要时重新焊接。
    - 问题2:连接器过热。
    - 解决方法:确认安装环境符合产品规范要求,避免在过高温度下使用。
    - 问题3:连接器失效。
    - 解决方法:及时更换损坏的连接器,或联系技术支持寻求帮助。

    总结和推荐


    总体而言,BCH-381V-8 GN是一款非常可靠且实用的PCB连接器,具备高电流承载能力、多种国际认证和较高的阻燃等级。它的广泛应用范围和丰富的认证体系使其成为市场上极具竞争力的产品之一。对于需要高可靠性的电子设备来说,这款连接器是一个理想的选择。强烈推荐给那些寻找高性能、高安全性PCB连接器的工程师和技术人员。

5444709参数

参数
排数 1
触头端接 -
针脚数 8pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

5444709厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5444709数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5444709 5444709数据手册

5444709封装设计

查看详情并下载
Symbol
Footprint
3D Model
