2950132

产品分类: 整流二极管/整流桥
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,EMG45-DIO14M/LP,二极管端子,菲尼克斯 模块化端子块, EMG 45-DIO14M/LP系列, 螺钉端接
供应商型号: 277-5329-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 整流二极管/整流桥 2950132

2950132概述


    产品简介

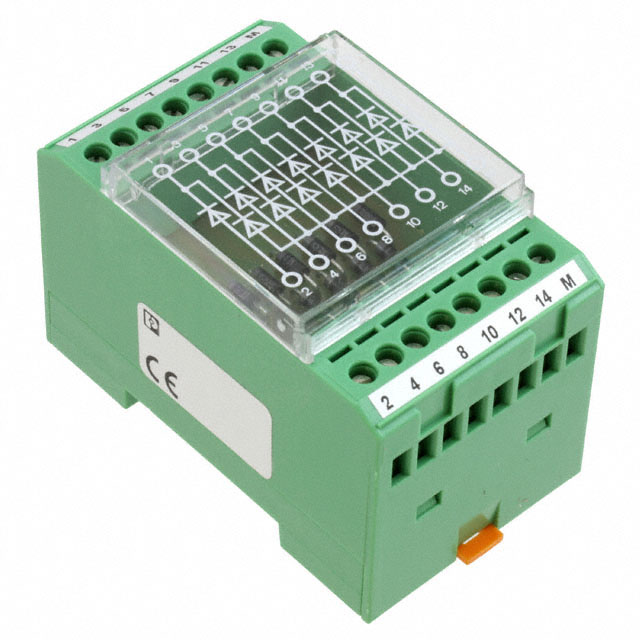

    本产品是PHOENIX CONTACT生产的灯测试模块(Lamp Testing Modules),型号包括EMG 45-DIO 8E/LP、EMG 45-DIO14M/LP、EMG 90-DIO 16E/LP和EMG 90-DIO 32M/LP。这些模块主要用于在信号隔离的情况下实现灯测试功能。其主要功能是在工业自动化控制系统中用于监测灯的状态,确保系统的正常运行。应用领域广泛,适用于各种需要对灯具进行实时监控的场合,如工厂自动化、建筑智能照明系统等。

    技术参数


    - 最大工作电压:250 V AC
    - 峰值反向电压:每二极管1300 V
    - 反向电流:每二极管≤ 5 μA
    - 导通状态电压:约0.8 V
    - 导通状态电流
    - 单负载时:0.7 A
    - 同时负载时:0.4 A
    - 环境温度范围:-20°C 至 +50°C
    - 额定绝缘电压:根据EN 50178标准为300 V
    - 污染等级:根据EN 50178标准为2级
    - 浪涌电压类别:基本绝缘,符合EN 50178标准
    - 接线方式:螺钉连接
    - 允许导体横截面
    - 实心导体:0.2 mm² 至 4 mm²
    - 绞合导体:0.2 mm² 至 2.5 mm²
    - AWG标准:24至12号

    产品特点和优势


    这些灯测试模块具有多种独特功能和优势:
    1. 双二极管配置:每个模块包含两个二极管,方便用户自由配线至阳极。
    2. 共同控制点:各个二极管对的阳极通过一个共同的连接点连接,简化安装过程。
    3. 广泛的应用范围:可在不同类型的控制系统中应用,特别是在工厂自动化和建筑智能化系统中表现优异。
    4. 高可靠性:峰值反向电压高达1300 V,保证在极端条件下仍能可靠工作。
    5. 高安全性:符合CE标准和低电压指令(Low Voltage Directive)2006/95/EC,适用于欧洲市场。

    应用案例和使用建议


    根据技术手册中的描述,这些模块可以应用于工厂自动化控制系统中,例如生产线上的照明设备监测。具体来说,在某些情况下,可能需要将多个灯测试模块并联使用,以实现更大的负载能力。以下是一些使用建议:
    1. 正确配置:确保每个二极管的阳极都通过一个共同的连接点连接,这样可以有效提高系统的稳定性和可靠性。
    2. 电源分配:在实际应用中,应考虑负载电流的影响,合理分配电源,避免因负载过大导致模块过热。
    3. 散热设计:由于模块在工作过程中会产生热量,应在安装时考虑良好的散热设计,确保模块能够在安全的工作温度范围内运行。

    兼容性和支持


    这些灯测试模块与大多数标准的工业控制系统和其他电子元器件具有良好的兼容性。厂商提供了详细的技术文档和支持服务,用户可以通过访问官方网站获取最新的文档资料和售后支持。

    常见问题与解决方案


    1. 问题:模块接线错误导致灯无法点亮。
    - 解决办法:检查接线是否按照正确的阳极配置连接,并确认每个二极管的阳极是否正确连接到共同的控制点。
    2. 问题:模块过热。
    - 解决办法:检查负载电流是否超过了模块的最大导通状态电流,必要时调整负载分配或增加散热措施。
    3. 问题:模块输出异常。
    - 解决办法:确认输入电源电压是否在规定范围内,并检查模块是否存在内部故障。

    总结和推荐


    综上所述,PHOENIX CONTACT的EMG系列灯测试模块具有广泛的适用性、可靠的性能以及良好的市场竞争力。它们在各种工业自动化系统中的应用表现尤为出色,尤其是在工厂自动化和建筑智能化系统中。如果您的项目需要对灯进行实时监控,这些模块无疑是一个值得信赖的选择。强烈推荐给那些正在寻找高性能灯测试解决方案的用户。

2950132参数

参数
Ir - 反向电流 5μA
Vr-反向电压 1.3KV
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 700mA
长*宽*高 55mm*45mm*75mm
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 散装

2950132厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2950132数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 整流二极管/整流桥 PHOENIX CONTACT 2950132 2950132数据手册

2950132封装设计

查看详情并下载
Symbol
Footprint
3D Model
