1584046

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,HC-DD24-I-CT-F,触点插芯,Conn Heavy-Duty Rectangular F 24 POS Crimp ST Panel Mount Automotive
供应商型号: 651-1584046
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1584046

1584046概述

    #

    产品简介

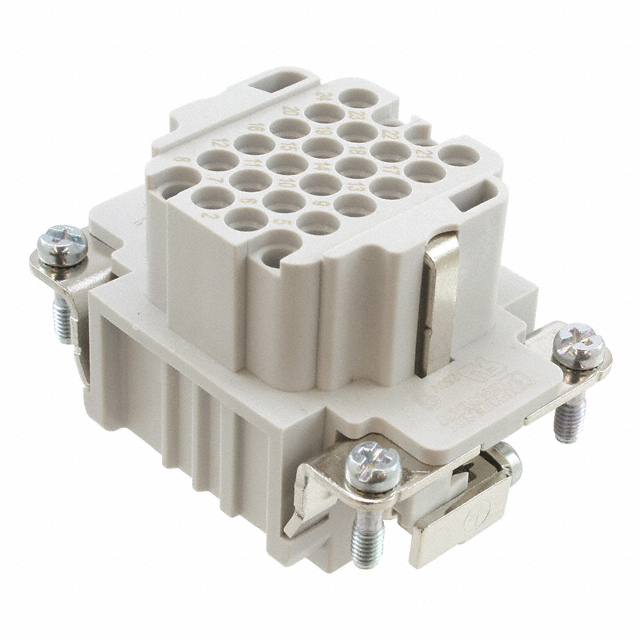

    HC-DD24-I-CT-F重型连接器插头
    本产品属于重型连接器插头,型号为HC-DD24-I-CT-F,适用于各种严苛环境的应用场合。该连接器专为铁路车辆设计,满足DIN EN 45545-2标准要求,具备出色的耐用性和可靠性。它具有24个位置(包括接地端子),采用压接方式连接,能承受严苛的环境条件和高频插拔操作。
    主要功能
    - 24位压接连接
    - 兼容重型HEAVYCON连接器系统
    - 支持额定电压高达250V,额定电流为10A
    - 可承受-40°C到125°C的工作温度范围
    应用领域
    - 铁路车辆
    - 工业自动化设备
    - 电力传输系统
    #

    技术参数


    | 参数名称 | 规格/数值 |

    | 插入位置数 | 24 + PE |
    | 压接导体截面 | 0.14 mm² 至 2.5 mm² |
    | 最小插入/拔出次数 | ≥ 500 次 |
    | 额定电压 | 250 V |
    | 额定电流 | 10 A |
    | 额定冲击电压 | 4 kV |
    | 材质 | 接触材料:铜合金 |
    接触表面材料:Ag(可选Au) |
    接触载体材料:PC |
    | 环境温度(运行) | -40°C 至 125°C |
    | 过电压类别 | III |
    #

    产品特点和优势


    - 高可靠性:符合DIN EN 45545-2标准的R22、R23和R24要求,能够承受HL1、HL2和HL3级别的风险。
    - 广泛的适用性:适用于不同电压和电流的应用场景,确保稳定可靠的工作表现。
    - 耐久性:额定插入/拔出次数≥500次,适用于频繁插拔的场合。
    - 优良的环境适应性:能够在极端温度环境下工作,具备良好的防护等级。
    #

    应用案例和使用建议


    应用案例
    - 在铁路车辆中用于高压供电系统,例如动力驱动、制动控制等关键部件的连接。
    - 工业自动化系统中的电力传输和信号传递,如生产线的电力分配。
    使用建议
    - 安装时必须确保连接器安装在IP54保护等级或以上的外壳中,以防止灰尘和水汽进入。
    - 插拔连接器时,必须确保无负载/电压状态下进行操作,避免电击风险。
    #

    兼容性和支持


    - 兼容性:该连接器专为重型HEAVYCON连接器系统设计,可以与B6型HEAVYCON系列连接器配套使用。
    - 认证:已通过CSA、UL、cUL、EAC、DNV GL、cULus等多家机构的认证,确保在全球范围内合规使用。
    - 制造商支持:由Phoenix Contact提供全面的技术支持和服务,保证用户在安装和使用过程中得到专业指导。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何确定正确的导线规格? | 查阅产品技术手册中的导体截面要求,选择合适规格的导线。 |
    | 安装时如何确保正确插入? | 确认连接器安装在具备适当防护等级的外壳内,并严格按照装配说明操作。 |
    | 如何进行插拔操作? | 仅在无负载/电压的情况下进行插拔操作,避免触电风险。 |
    #

    总结和推荐


    综上所述,HC-DD24-I-CT-F重型连接器插头凭借其卓越的可靠性、广泛的适用性和严格的行业标准认证,在铁路车辆及工业自动化等领域中具有显著的优势。该产品不仅适用于高压供电系统和关键部件的连接,还能有效应对恶劣环境下的挑战。强烈推荐在涉及高可靠性和严苛环境条件的应用中使用该产品。

1584046参数

参数
长*宽*高 50.5mm(长度)*34.5mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

1584046厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1584046数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1584046 1584046数据手册

1584046封装设计

查看详情并下载
Symbol
Footprint
3D Model
