3273384

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 2850279
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线板-专用 3273384

3273384概述


    产品简介


    产品类型与主要功能:

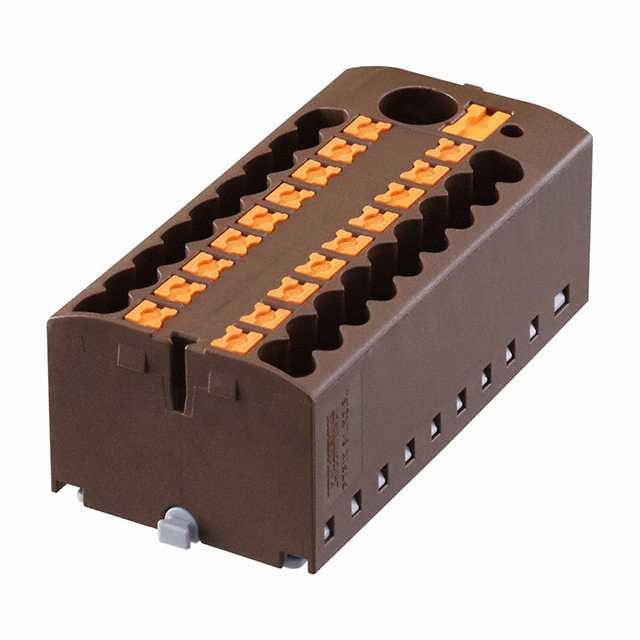

    PTFIX 6/18X2.5 BN 是一种基本接线端子块,用于配电连接。该接线端子可以互相桥接以形成一个完整的电路系统。它适用于工业自动化控制、轨道交通及其它需要可靠配电的场合。
    应用领域:
    该接线端子块广泛应用于工业控制面板、电力分配系统、以及轨道交通等领域,提供高效可靠的电源管理。

    技术参数


    - 电压额定值:450 V(峰值浪涌电压可达6kV)
    - 电流额定值:最大负载电流为32 A(对应4 mm²导体),最高总电流可达57 A(对应10 mm²导体),额定电流为24 A
    - 连接方法:采用免工具直接压接连接方式
    - 连接数:19个连接点
    - 导体截面:固态导体最小0.14 mm²,最大4 mm²;柔性导体最小0.14 mm²,最大2.5 mm²
    - 尺寸:宽度56.5 mm,长度28.6 mm,高度21.7 mm
    - 绝缘材料:PA材料,具有UL 94 V0阻燃等级
    - 防护等级:符合EN 50274标准,后手和手指保护保证
    - 认证:CE、DNV GL、CSA、UL等认证

    产品特点和优势


    显著特点:
    - 免工具压接连接技术,可节省高达80%的时间
    - 通过多种颜色变化实现清晰布线
    - 可以通过DIN导轨、直接安装或粘贴安装进行灵活使用
    - 横向安装可节省高达50%的空间
    市场竞争力:
    PTFIX 6/18X2.5 BN 接线端子凭借高效安全的设计,具备较高的可靠性与耐用性,满足高要求的应用环境。

    应用案例和使用建议


    实际应用:
    在电力系统的应用中,PTFIX 6/18X2.5 BN 接线端子被用于各种高低压电气设备的连接。例如,在轨道交通车辆中,这些接线端子提供了必要的电源管理和保护。
    使用建议:
    在选择合适的接线端子时,应考虑所使用的导体类型及其截面积。此外,确保按照正确的步骤进行安装,如正确剥离导线的绝缘层,以保证最佳的连接效果。

    兼容性和支持


    兼容性:
    该接线端子块兼容各种常见的导体规格,适合不同应用场合的需求。并且,通过认证,确保与主流电气系统的兼容性。
    厂商支持:
    制造商提供详细的技术文档和支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    常见问题:
    - 导线无法牢固连接
    解决方案:
    - 确保导线已经正确剥去适当的绝缘层长度
    - 检查是否有足够的空间让压接夹紧导线
    - 尝试使用适当的压接工具

    总结和推荐


    综合评价:
    PTFIX 6/18X2.5 BN 接线端子因其高效、安全的设计和广泛的适用性而成为市场上的一个优秀选择。其便捷的操作和高效的性能使其成为许多专业用户的首选。
    推荐:
    鉴于其优异的性能和可靠的质量,我们强烈推荐PTFIX 6/18X2.5 BN 接线端子用于需要高性能配电连接的应用场合。

3273384参数

参数
长*宽*高 28.19mm*56mm*21.2mm
安装方式 弹簧安装,推入式,直接安装
零件状态 在售

3273384厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273384数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3273384 3273384数据手册

3273384封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 95.5006
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 95.5
直接购买
加入购物车
