1911868

厂牌: PHOENIX CONTACT

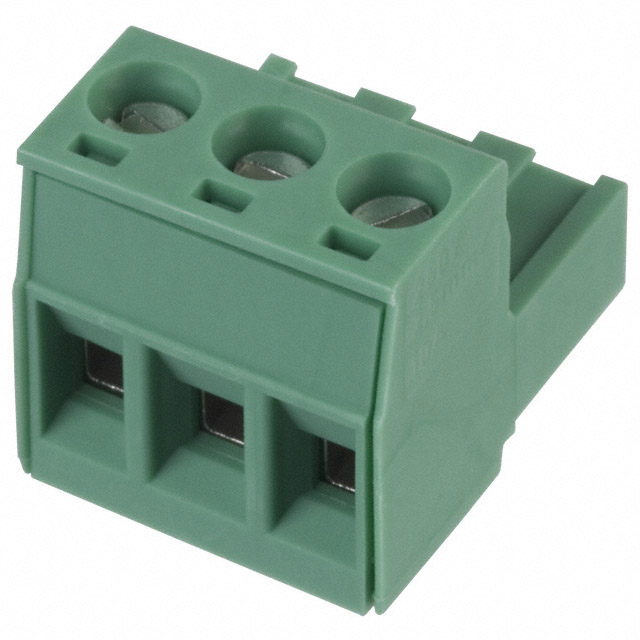

产品描述: 菲尼克斯,MSTB2,5HC/3-ST,PCB插拔式连接器,Phoenix Contact 5mm间距3p插拔式接线端子 插头, MSTB 2.5 HC/3-ST系列, 630 V, 螺钉拧紧, 绿色
供应商型号: JY-1911868
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1911868

1911868概述

    电子元器件产品技术手册:MSTB 2,5 HC/3-ST连接器

    1. 产品简介


    MSTB 2,5 HC/3-ST 是一款印刷电路板(PCB)连接器,适用于各种电气和自动化设备中的连接需求。该连接器的主要功能是实现导线与电路板之间的可靠连接,保证电流的稳定传输。该产品广泛应用于工业控制、自动化系统、电力设备及通信设备等领域。

    2. 技术参数


    - 电气参数
    - 额定电流:16 A
    - 额定电压:320 V(III/2)、250 V(III/3)、630 V(II/2)
    - 额定冲击电压:4 kV(III/3)、4 kV(III/2)、4 kV(II/2)
    - 机械参数
    - 接触位置数量:3
    - 螺丝头形式:L形开口槽
    - 螺纹尺寸:M3
    - 插拔次数:50次
    - 插入力:每位置约4 N
    - 拔出力:每位置约3 N
    - 环境参数
    - 工作温度范围:-40 °C 到 100 °C
    - 储存/运输温度范围:-40 °C 到 70 °C
    - 连接容量:0.2 mm² 至 2.5 mm²的导线

    3. 产品特点和优势


    - 可靠连接:采用成熟的连接原理,使得全球范围内均可使用。
    - 低温升:最大接触力减少了温度上升,提高了安全性。
    - 连接两个导线:设计允许同时连接两根相同截面的导线。
    - 安全设计:集成的双钢弹簧提供了额外的安全保障,以应对温度和功率波动。

    4. 应用案例和使用建议


    - 工业控制:在自动化生产线中用于传感器和执行器之间的连接。
    - 电力设备:在开关柜中实现电力分配和控制。
    - 通信设备:在通信设备中用于信号传输和电源管理。
    使用建议:确保连接时使用正确的扭矩值(0.5 Nm到0.6 Nm),避免过度拧紧导致损坏。

    5. 兼容性和支持


    - 兼容性:该连接器属于POWER COMBICON 2,5插件系统的一部分,可与相应的插座匹配。
    - 支持服务:制造商提供技术支持,包括安装指南、使用手册以及在线技术支持。

    6. 常见问题与解决方案


    - 问题一:如何正确选择合适的扭矩?
    - 解决方案:严格按照0.5 Nm至0.6 Nm的扭矩范围进行操作,可以使用带有扭矩限制的手动工具来确保准确度。
    - 问题二:如何处理导线连接松动?
    - 解决方案:检查导线的固定情况,必要时重新压接或更换螺丝。
    - 问题三:如何清洁连接器?
    - 解决方案:使用无水酒精或异丙醇轻轻擦拭连接器表面,以去除灰尘和油污。

    7. 总结和推荐


    MSTB 2,5 HC/3-ST是一款可靠且高效的印刷电路板连接器,具有出色的性能和广泛的适用范围。无论是工业控制还是电力设备领域,都能发挥重要作用。结合其卓越的安全性和可靠性,我们强烈推荐此款连接器给需要高质量连接解决方案的用户。
    综上所述,MSTB 2,5 HC/3-ST连接器在技术规格、性能稳定性、安全性和易用性方面都表现出色,非常值得购买和使用。

1911868参数

参数
长*宽*高 15mm*15mm*18.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1911868厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1911868数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1911868 1911868数据手册

1911868封装设计

查看详情并下载
Symbol
Footprint
3D Model
