3273502

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 分线盒, 13路, 24A , 12 AWG线规格
供应商型号: 651-3273502
供应商: Mouser
标准整包数: 1

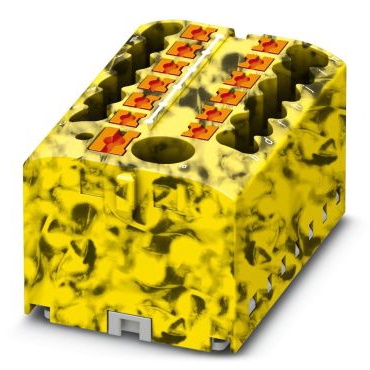

PHOENIX CONTACT 接线板-专用 3273502

3273502概述


    产品简介

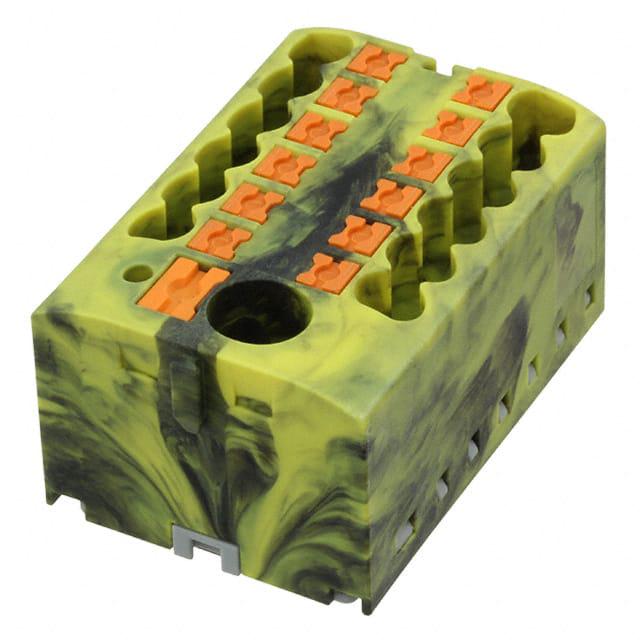

    PTFIX 6/12X2.5-FE-G 分布式接线端子 是一款基本类型的终端块,用于电力分配和连接。此产品配备供应接口,允许通过导电轴进行互连。其主要功能包括快速安装、无工具直接连接和清晰的布线方式。PTFIX 6/12X2.5-FE-G 广泛应用于各种工业领域,如铁路车辆、自动化系统及配电系统等。

    技术参数


    - 额定电压(UN):450 V
    - 额定电流(IN):24 A
    - 连接方法:压接连接
    - 连接数量:13
    - 导体截面积范围:0.14 mm² - 4 mm²
    - AWG 范围:26 - 12
    - 尺寸:
    - 宽度:41 mm
    - 高度:22.7 mm
    - 长度:28.6 mm
    - 颜色:黑黄相间
    - 绝缘材料:聚酰胺(PA),阻燃等级 UL 94 V0
    - 绝缘材料温度指数:130°C
    - 额定冲击电压:6 kV
    - 过电压类别:III 类

    产品特点和优势


    1. 节省时间:通过无需手动桥接的即插即用式设计,可节省高达80%的时间。
    2. 便捷的导体连接:采用无需工具的直推式连接技术,提高了操作效率。
    3. 清晰布线:提供多种颜色选项,便于识别和管理不同电路。
    4. 灵活安装:支持 DIN 导轨安装、直接安装或粘合安装。
    5. 空间节省:采用横向安装设计,最多可节省50%的导轨空间。

    应用案例和使用建议


    应用场景:PTFIX 6/12X2.5-FE-G 在铁路车辆和工业自动化系统中广泛使用,尤其适合需要紧凑且高效布线的应用环境。例如,在铁路车辆配电系统中,该产品可以用于安全可靠地连接电力和信号线路。
    使用建议:
    - 在安装过程中,确保按照标准 IEC 60998-2-2 进行连接,以确保连接质量和电气安全。
    - 使用适当的工具剥线长度,通常为 8 mm 至 10 mm,以避免损坏导体。
    - 尽量选择合适的导体截面积和 AWG 等级,以保证最佳的电气性能和安全性。

    兼容性和支持


    PTFIX 6/12X2.5-FE-G 可与其他符合相同标准的电气设备兼容。该产品获得了多个认证,包括 CSA、UL、IECEE CB 方案、VDE、EAC 和 cULus 认证,确保了其在各类环境下的可靠性和安全性。制造商提供了全面的技术支持和维护服务,确保用户能够充分利用产品的功能。

    常见问题与解决方案


    1. Q: 如何正确安装 PTFIX 6/12X2.5-FE-G?
    - A: 按照制造商提供的安装指南进行操作。确保导体截面积符合规格要求,导体未受损且剥线长度适当。

    2. Q: 如何处理导体连接时的松动问题?
    - A: 重新剥线并确保导体插入到指定位置。如果仍然存在问题,检查导体截面积是否与接线端子匹配。

    3. Q: 接线端子如何防止电击危险?
    - A: 使用绝缘材料并确保连接稳固,同时遵守相关安全规范和标准。

    总结和推荐


    PTFIX 6/12X2.5-FE-G 分布式接线端子是一款高效、可靠的电力分配产品,具有多项显著优势。其独特的节省时间和空间的设计使其在市场上具备强大的竞争力。对于需要高可靠性和安全性的工业应用,我们强烈推荐使用 PTFIX 6/12X2.5-FE-G 分布式接线端子。

3273502参数

参数
长*宽*高 28.19mm*40.6mm*21.2mm
安装方式 直接安装
零件状态 在售
包装方式 散装

3273502厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273502数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3273502 3273502数据手册

3273502封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.187 ¥ 52.2802
5+ $ 5.742 ¥ 48.5199
8+ $ 5.533 ¥ 46.7539
24+ $ 5.184 ¥ 43.8048
56+ $ 4.9896 ¥ 42.1621
104+ $ 4.7412 ¥ 40.0631
库存: 5
起订量: 1 增量: 1
