1993776

厂牌: PHOENIX CONTACT

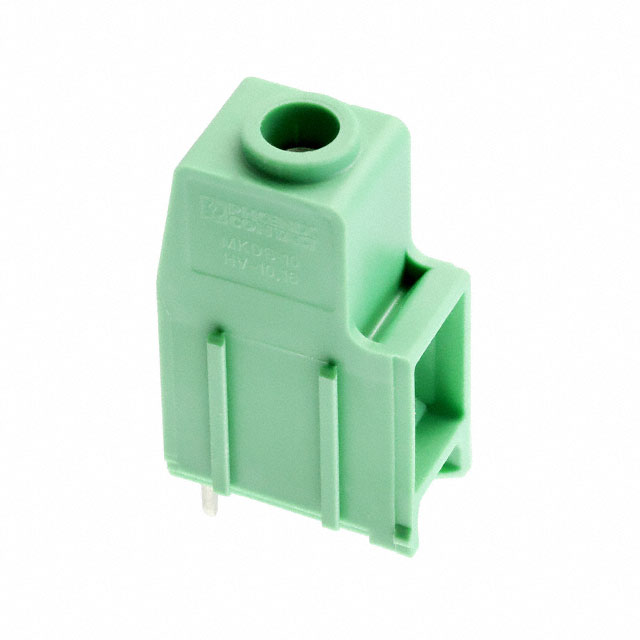

产品描述: 菲尼克斯,MKDS10HV/1-B-10,16,PCB端子,Phoenix Contact PCB端子台 MKDS 10 HV/ 1-B-10.16系列, 1路, 10.16mm节距, 通孔, 螺钉端接, 绿色
供应商型号: JY-1993776
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1993776

1993776概述

    PCB Terminal Block MKDS 10 HV/1-B-10.16 技术手册

    1. 产品简介


    MKDS 10 HV/1-B-10.16 是一款用于印刷电路板(PCB)的终端块。其主要功能是作为连接点,使得电线能够安全可靠地连接到PCB上。该终端块广泛应用于各种工业控制系统、配电系统和自动化设备中。

    2. 技术参数


    - 额定电流:76A
    - 间距:10.16mm
    - 位置数:1
    - 连接方式:螺丝连接带张力套
    - 安装方式:波峰焊接
    - 导线/PCB 连接方向:0°
    - 颜色:绿色
    - 尺寸:
    - 长度 [l]:18.7mm
    - 宽度 [w]:10.16mm
    - 高度 [h]:30.8mm
    - 焊接引脚长度 [P]:5mm
    - 耐压等级:根据标准 EN-VDE 为 4kV
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 最大负荷电流:76A(对应导线截面积16mm²)

    3. 产品特点和优势


    - 知名连接原理:全球通用
    - 低温升:由于最大接触力带来的低温升
    - 双导线连接:允许两个相同截面的导线连接
    - 紧凑设计:得益于紧凑的弯针设计,获得无限制的600V UL认证
    - 集成保护引导:防止错误插入导线至张力套下

    4. 应用案例和使用建议


    应用场景:MKDS 10 HV/1-B-10.16 常用于工业自动化设备、电源管理系统、配电箱等领域,尤其是在需要高电流承载能力和紧凑布局的场合。
    使用建议:
    1. 在安装过程中,确保螺丝拧紧扭矩在1.2Nm到1.5Nm之间,以保证良好的电接触。
    2. 导线剥离长度应控制在10mm左右,以避免剥线过长导致的短路风险。
    3. 注意不同类型的导线(如实心、绞合导线)在使用时应选择合适的接线方法和工具。

    5. 兼容性和支持


    MKDS 10 HV/1-B-10.16 可与多种导线和设备兼容。制造商提供详细的文档和支持服务,确保用户能够正确安装和使用该终端块。如果需要更多技术支持,可访问官网或联系当地的销售和技术支持团队。

    6. 常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:检查螺丝是否已按规范扭矩拧紧。必要时重新进行连接。
    2. 问题:过热
    - 解决方案:确认导线和端子之间的接触良好且没有氧化。如有需要,更换新的端子并确保正确的导线连接。
    3. 问题:接触不良
    - 解决方案:检查导线截面积是否符合规格要求。如有不匹配,应更换合适规格的导线。

    7. 总结和推荐


    MKDS 10 HV/1-B-10.16 PCB终端块是一款高性能的电子元器件,适用于高电流应用环境。它具备稳定的连接能力、可靠的电气性能和广泛的适用范围。综上所述,我们非常推荐使用这款终端块。

1993776参数

参数
长*宽*高 18.7mm(长度)*35.8mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1993776厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1993776数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1993776 1993776数据手册

1993776封装设计

查看详情并下载
Symbol
Footprint
3D Model
