0443049

厂牌: PHOENIX CONTACT

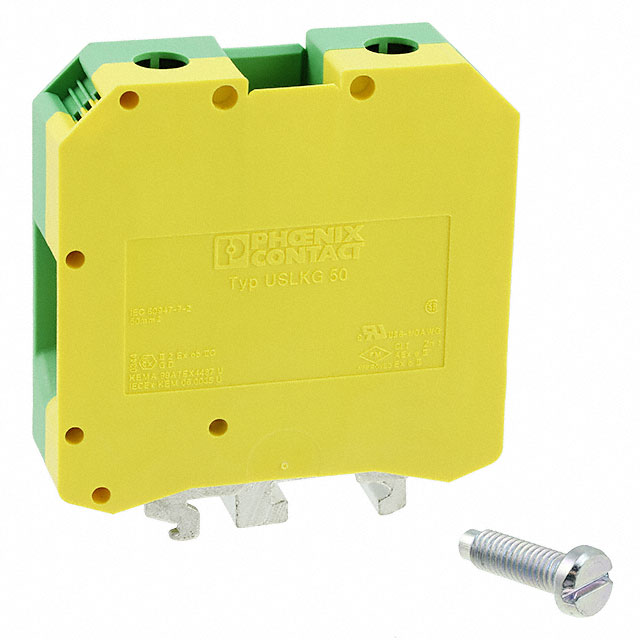

产品描述: 菲尼克斯 接地端子排, USLKG 50系列, 单层, 绿色/黄色, 螺钉拧紧端接, 150A
供应商型号: 651-0443049
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- Din 轨道/通道 0443049

0443049概述

    # 电子元器件技术手册:地面模块化接线端子块(USLKG 50)

    产品简介


    本技术手册介绍了德国菲尼克斯电气公司生产的地面模块化接线端子块(型号:USLKG 50)。这款接线端子块主要用于实现导线的安全可靠连接,广泛应用于工业自动化控制、建筑电气等领域。其采用螺钉连接方式,具备多种截面范围,能够满足不同导线尺寸的需求,是一款高性能的接线端子块产品。

    技术参数


    基本信息
    - 产品型号:USLKG 50
    - 制造商:Phoenix Contact
    - 原产国:德国
    - 重量:不带包装184.0克
    技术规格
    - 连接方法:螺钉连接
    - 适用导线截面范围:实心导线16mm²至70mm²,绞合导线16mm²至70mm²,对应AWG 6至1/0
    - 宽度:20毫米
    - 颜色:黄绿相间
    - 安装方式:NS 35/7.5、NS 35/15、NS 32
    - 额定电流:150安培(针对50mm²导线)
    - 绝缘材料:聚酰胺(PA),阻燃等级UL 94 V0
    - 最大负载电流:150安培(适用于50mm²导线)
    - 污染等级:3级
    - 冲击电压类别:III类
    - 绝缘材料组别:I类
    - 符合标准:IEC 60947-7-2
    - 冲击电压等级:8千伏

    产品特点和优势


    - 高可靠性:该接线端子块通过螺钉连接实现稳定可靠的电气连接。
    - 广泛应用:适用于多种导线尺寸,适应性强。
    - 安全环保:采用符合UL 94 V0标准的阻燃材料。
    - 易于安装:具有良好的机械强度,便于快速安装和维护。
    - 认证齐全:拥有UL、ATEX等多国安全认证,确保产品安全可靠。

    应用案例和使用建议


    应用案例
    这款接线端子块常用于工业自动化控制系统中的布线,例如电动机控制中心、配电箱等场合。由于其宽广的导线适用范围和出色的机械性能,特别适合用于高电流和复杂布线系统中。
    使用建议
    - 在使用前确保接线端子块已正确安装并固定在DIN导轨上。
    - 确认所使用的导线截面符合产品规定的适用范围。
    - 紧固螺丝时需使用适当的扭矩工具,以避免因过度紧固导致螺丝滑丝或过松引发的安全隐患。
    - 定期检查接线端子块的连接状态,确保长期可靠运行。

    兼容性和支持


    此款接线端子块可与多种品牌及型号的DIN导轨配套使用,适用于不同尺寸和类型的导轨安装。制造商提供详细的用户手册和技术支持服务,帮助用户更好地了解和使用产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:导线连接处出现松动现象。
    - 解决方案:重新拧紧螺丝,保证达到规定的扭矩值。

    2. 问题:产品颜色变淡或褪色。
    - 解决方案:建议更换新件,以保证良好的标识和安全性。

    3. 问题:接线端子块的绝缘材料老化。
    - 解决方案:定期检查绝缘性能,如有必要及时更换,以确保电气安全。

    总结和推荐


    总体而言,该接线端子块USLKG 50凭借其坚固耐用、安全可靠等特点,在工业和建筑电气领域具有广泛的适用性和较高的市场认可度。适用于要求高电流传输能力和良好机械强度的应用场合。我们强烈推荐这款产品作为各类工业控制系统的优选配件之一。

0443049参数

参数
长*宽*高 70.5mm(长度)*20mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0443049厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0443049数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0443049 0443049数据手册

0443049封装设计

查看详情并下载
Symbol
Footprint
3D Model
