3035697

产品分类: 接线座- 隔板块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTME6-DIO/L-RHV,元件端子,菲尼克斯 元件接线排, PTME 6-DIO/L-R HV系列, 单层, 灰色, 推入式端接, 5A
供应商型号: Q-3035697
供应商: 国内现货
标准整包数: 50

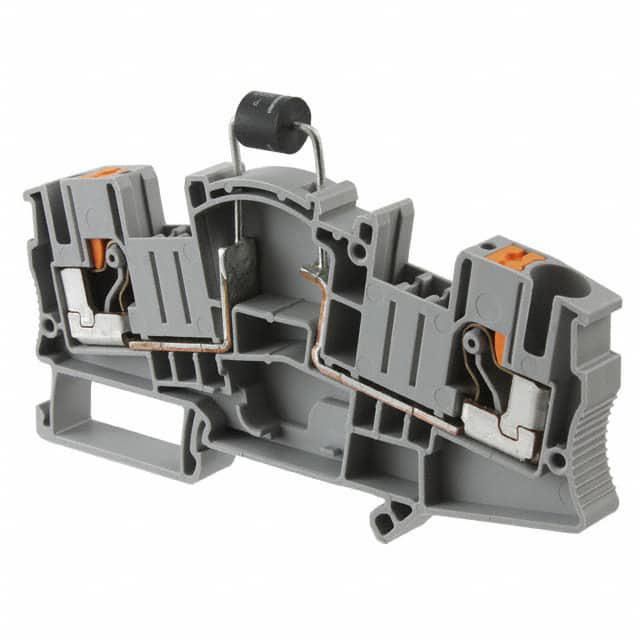

PHOENIX CONTACT 接线座- 隔板块 3035697

3035697概述

    PTME 6-DIO/L-R HV 终端块产品技术手册

    产品简介


    PTME 6-DIO/L-R HV 是一款适用于各种工业控制和自动化系统的高电压终端块。它采用了推入式连接方法,支持广泛的横截面范围,可以有效连接和管理不同规格的导线。这款终端块主要应用于电力传输、自动化控制系统等领域,特别适合需要高可靠性和安全性的场景。

    技术参数


    - 连接方式:推入式连接
    - 横截面范围:0.5 mm² 至 10 mm²
    - AWG范围:20 至 10
    - 宽度:8.2 mm
    - 颜色:灰色
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 额定冲击电压:6 kV
    - 污染等级:3
    - 浪涌电压类别:III
    - 绝缘材料组别:I
    - 额定电流:5 A
    - 额定电压:1000 V

    产品特点和优势


    PTME 6-DIO/L-R HV 具有多种独特的功能和优势,使其在市场上具有较高的竞争力:
    - 高可靠性:通过严格的测试验证,确保产品在各种极端条件下的稳定性和安全性。
    - 广泛适用性:能够适应不同类型的导线和连接需求,满足多样化应用场景的需求。
    - 易于安装和维护:采用推入式连接设计,简化安装过程,提高工作效率。
    - 抗振性能强:经过严格振动和冲击测试,确保产品在运输和使用过程中不易损坏。

    应用案例和使用建议


    PTME 6-DIO/L-R HV 主要应用于电力传输系统和自动化控制系统,例如:
    - 电力传输系统:用于电力传输线路的接线和保护。
    - 自动化控制系统:适用于工业自动化控制柜中的导线连接和管理。
    使用建议:
    - 在选择终端块时,需根据实际应用中的导线规格进行匹配。
    - 安装时应确保连接紧固,避免松动导致的安全隐患。
    - 定期检查终端块的状态,及时更换损坏部件以保持系统的稳定运行。

    兼容性和支持


    PTME 6-DIO/L-R HV 与其他标准尺寸的终端块及配件兼容,如NS 35/7.5和NS 35/15的DIN导轨。Phoenix Contact 提供详细的技术文档和支持服务,帮助用户更好地了解和使用该产品。此外,还提供了一系列辅助工具和软件,以便于产品的规划和安装。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法正常连接 | 检查导线规格是否符合要求,确保连接部位无损伤。 |
    | 产品出现故障 | 参考用户手册中的故障排除指南,或联系技术支持寻求帮助。 |

    总结和推荐


    PTME 6-DIO/L-R HV 终端块凭借其卓越的性能和可靠的质量,在电力传输和自动化控制系统领域表现出色。其广泛的适用性和良好的兼容性使其成为市场上备受青睐的产品之一。总体而言,我们强烈推荐此产品给需要高效、安全和可靠的连接解决方案的应用场合。

3035697参数

参数
长*宽*高 100.8mm*8.2mm*60.1mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3035697厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3035697数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 隔板块 PHOENIX CONTACT 3035697 3035697数据手册

3035697封装设计

查看详情并下载
Symbol
Footprint
3D Model
