1705553

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MKDSD1,5/3-3,81,PCB端子,Conn PC Terminal Block F 3 POS 3.81mm Solder ST Thru-Hole 8A Cardboard
供应商型号: 651-1705553
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1705553

1705553概述

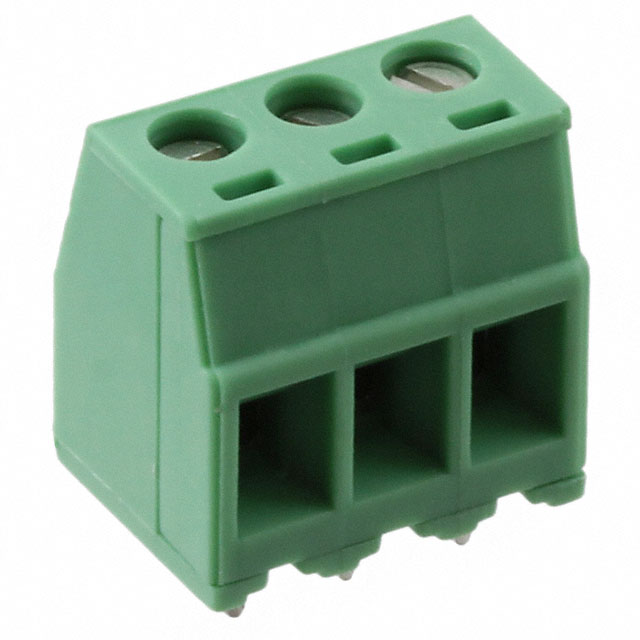

    # MKDSD 1.5/3-3.81 PCB Terminal Block

    产品简介


    MKDSD 1.5/3-3.81是一款印刷电路板终端块,专为高可靠性电气连接而设计。它适用于多种工业应用,如控制柜、自动化系统和电源分配模块。此终端块提供安全可靠的连接方式,能够满足各种电气特性的需求。

    技术参数


    基本规格
    - 产品类型:印刷电路板终端
    - 产品系列:MKDSD 1.5
    - 产品线:COMBICON Terminals S
    - 连接技术:PC端子块
    - 位置数量:3
    - 节距:3.81 mm
    - 连接数量:3
    - 行数:1
    - 电位数量:3
    - 焊针数量:每电位2个
    - 引脚布局:线性引脚
    电气特性
    - 额定电流:8 A
    - 额定电压(III/3):200 V
    - 额定浪涌电压(III/3):4 kV
    - 额定电压(III/2):320 V
    - 额定浪涌电压(III/2):4 kV
    - 额定电压(II/2):500 V
    - 额定浪涌电压(II/2):4 kV
    连接特性
    - 导体连接:螺丝连接带张力套筒
    - 导体截面积(刚性):0.14 mm² ... 1.5 mm²
    - 导体截面积(柔性):0.14 mm² ... 1.5 mm²
    - 导体截面积(AWG):26 ... 16
    - 剥离长度:7 mm
    - 紧固扭矩:0.22 Nm ... 0.25 Nm
    尺寸和材料
    - 宽度(w):12.52 mm
    - 高度(h):15.3 mm
    - 长度(l):9.3 mm
    - 安装高度:12.6 mm
    - 焊针长度(P):2.7 mm
    - 焊针尺寸:0.5 x 0.8 mm
    - 材料数据:接触部分为铜合金,表面镀锡
    - 绝缘材料:PA
    - 颜色:绿色

    产品特点和优势


    - 连接原理广为人知:使得该产品在全球范围内得到广泛应用。
    - 低温升:得益于最大接触压力。
    - 连接两根导线:允许同时连接两根相同截面的导线。
    - 双焊针减少机械应力:两根焊针减少了对焊接点的机械应力。
    - 侧向锁定:便于不同数量位置的组合。

    应用案例和使用建议


    应用案例
    MKDSD 1.5/3-3.81终端块广泛应用于工业自动化控制系统,例如在配电盘、电机驱动器和传感器接口中。
    使用建议
    - 连接操作:确保使用合适的工具(如扭矩扳手)来达到规定的紧固扭矩,以保证连接的安全性和可靠性。
    - 环境适应性:注意其工作温度范围,确保在极端环境下正常工作。
    - 定期检查:在长时间使用后,应定期检查终端块的连接状态,确保没有松动或损坏。

    兼容性和支持


    MKDSD 1.5/3-3.81终端块采用标准连接技术,可与大多数工业电气设备和系统兼容。制造商提供了详尽的技术支持文档,用户可以通过其官方网站获得详细的安装和维护指南。

    常见问题与解决方案


    问题1:连接不牢固
    - 解决方案:检查紧固扭矩是否达到要求,并重新紧固螺丝。
    问题2:导体断裂
    - 解决方案:确保剥线长度合适,并正确安装导体。
    问题3:温度过高
    - 解决方案:检查连接点是否有足够的接触压力,并确保散热良好。

    总结和推荐


    MKDSD 1.5/3-3.81是一款高性能、可靠的印刷电路板终端块,适用于广泛的工业应用。其低温度升、高接触力和良好的兼容性使其在市场上具有很高的竞争力。强烈推荐用于需要高可靠性和稳定性的应用场景。
    通过以上详细的技术参数和应用说明,MKDSD 1.5/3-3.81终端块无疑是一个值得信赖的选择,无论是对于新项目还是现有系统的升级。

1705553参数

参数
长*宽*高 9.3mm*15.3mm*15.3mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1705553厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1705553数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1705553 1705553数据手册

1705553封装设计

查看详情并下载
Symbol
Footprint
3D Model
