3209896

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,PP-H2,5/4(1GNYE/3GY),Phoenix Contact 插拔式接线端子 插头, PP-H 2.5/ 4 (1GNYE/3GY)系列, 500 V, 推入式, 灰色
供应商型号: 651-3209896
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 3209896

3209896概述


    产品简介

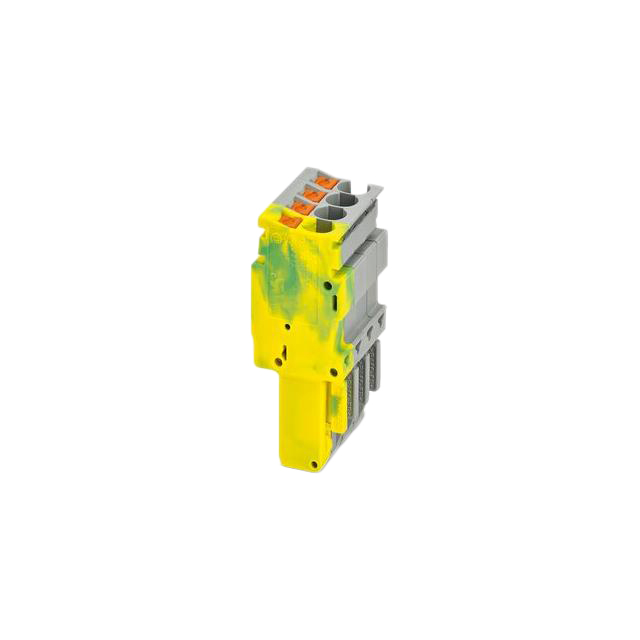

    本文介绍了PP-H 2,5/ 4 (1GNYE/3GY)终端插头,这是一种广泛应用于电气连接领域的电子元器件。该产品主要用于终端连接,能够支持最多4个位置,具备推入式连接方式。其主要功能是在各种电气系统中提供可靠的连接,尤其是在工业控制、建筑自动化及轨道交通等领域。

    技术参数


    - 基本参数
    - 额定电压:500 V
    - 额定电流:24 A
    - 连接数量:4个
    - 位置数量:4个
    - 连接方式:推入式连接
    - 一级连接
    - 绝缘特性
    - 超过电压类别:III类
    - 污染等级:3级
    - 额定浪涌电压:6 kV
    - 电气特性
    - 最大功耗(额定条件下):0.77 W
    - 额定导体截面:2.5 mm²
    - 紧固型导体截面:0.14 mm²到4 mm²
    - 线规:AWG 26到12
    - 弯曲导体截面(带塑料套管):0.14 mm²到2.5 mm²
    - 连接数据
    - 导线剥削长度:10 mm
    - 电缆直径:A3
    - 机械和环境参数
    - 尺寸:宽度20.8 mm,高度15.8 mm,深度40.2 mm
    - 材质:灰色(RAL 7042)
    - 环境温度范围:-60°C至70°C
    - 工作湿度范围:20%到90%

    产品特点和优势


    - 高可靠性:该终端插头设计符合III类过电压标准,保证了在恶劣环境下的稳定性能。
    - 易于安装:采用Push-in连接技术,使得自组装变得简单快捷,方便用户自行实施安装。
    - 广泛的适用性:能够适应不同规格的导线,且具有优良的机械和电气特性,适用于多种工业和商业应用场合。

    应用案例和使用建议


    - 应用场景:常用于工业控制系统、建筑自动化设备、轨道交通等场合的电气连接,例如工厂自动化系统的布线连接,确保系统的可靠性和稳定性。
    - 使用建议:
    - 在安装前确保导线截面符合要求,以避免过热或其他电气故障。
    - 定期检查连接状态,确保长期使用的可靠性。

    兼容性和支持


    - 兼容性:该终端插头符合IEC 61984标准,可以与符合该标准的其他元器件兼容。
    - 支持信息:厂商提供详尽的技术文档和售后服务,可通过访问其官网获取更多信息和支持。

    常见问题与解决方案


    - 问题1:连接不稳固。
    - 解决办法:确保导线剥削长度适当,正确插入导线并确保夹紧到位。

    - 问题2:接触电阻过大。
    - 解决办法:检查导线截面是否合适,必要时更换合适的导线。

    总结和推荐


    综上所述,PP-H 2,5/ 4 (1GNYE/3GY)终端插头是一款高性能、高可靠性的连接器产品,适用于各种严苛的工作环境。其便捷的安装方式、广泛的应用领域以及良好的技术支持使其在市场上具有很强的竞争优势。强烈推荐该产品给需要可靠电气连接解决方案的用户。

3209896参数

参数
长*宽*高 15.8mm*20.8mm*40.2mm
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

3209896厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3209896数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3209896 3209896数据手册

3209896封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.279 ¥ 53.0576
10+ $ 5.863 ¥ 49.5424
25+ $ 5.5944 ¥ 47.2727
50+ $ 5.3784 ¥ 45.4475
100+ $ 4.9464 ¥ 41.7971
250+ $ 4.7088 ¥ 39.7894
库存: 42
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.05
