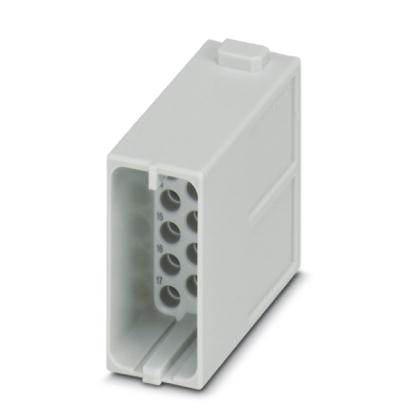

1414356

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插芯模块,HC-M-17-CT-M,Conn HEAVYCON Insert PIN 17 POS Crimp ST Cable Mount
供应商型号: LH-1414356
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1414356

1414356概述

    插芯模块HC-M-17-CT-M 技术手册

    产品简介


    插芯模块HC-M-17-CT-M是一种专为信号传输设计的高可靠连接器。该模块包含17个位数,采用压接方式连接导线,最大支持2.5 mm²的导线横截面。这种模块化设计使其广泛应用于各种工业自动化、控制柜、工业通信等领域。

    技术参数


    - 位数:17
    - 电源针位:0
    - 控制针位:17
    - 导线横截面:0.14 mm² ... 2.5 mm²
    - 额定电压:160 V
    - 额定电流:10 A
    - 额定过电压:2.5 kV
    - 环境温度(运行):-40 °C ... 125 °C
    - 机械特性:接点直径1.6 mm,插/拔周期≥500次
    - 最小外壳高度:52 mm

    产品特点和优势


    - 高可靠性:通过严格的测试和认证(如UL认证、CSA认证、EAC认证),确保在各种恶劣环境下稳定运行。
    - 广泛的适用性:适用于工业自动化、通信设备等多种场景。
    - 操作简便:提供详细的连接和安装指南,使得安装和维护更加便捷。

    应用案例和使用建议


    该插芯模块被广泛应用于工业自动化控制系统中,例如电力输配电系统、工业机器人、工业仪表和传感器等。为了更好地发挥其性能,建议:
    - 在安装前仔细阅读说明书,确保正确的插拔操作。
    - 使用合适的压接工具,保证良好的电气连接。
    - 定期检查连接点是否有松动现象,确保长期稳定运行。

    兼容性和支持


    该模块需要配合特定型号的HEAVYCON外壳(如B6至B48型),并且标准供货不含压接插针。厂商提供了丰富的附件,如光纤触点、压接插针和安装工具,以满足不同应用场景的需求。

    常见问题与解决方案


    - Q:如何正确选择合适的导线?
    - A: 应根据模块的电气特性和实际应用需求,选择适当的导线横截面和规格。

    - Q:模块安装过程中需要注意什么?
    - A: 只能在无负载/电压的情况下进行插拔操作,避免对设备造成损害。

    - Q:如果连接点出现松动怎么办?
    - A: 首先检查压接是否到位,必要时重新进行压接操作。

    总结和推荐


    综上所述,插芯模块HC-M-17-CT-M是一款具有高可靠性和广泛应用领域的电子元器件。其独特的设计和优良的性能使其成为工业自动化系统中的优选配件。强烈推荐给对高质量、高可靠性连接解决方案有需求的专业用户。
    以上内容详细介绍了插芯模块HC-M-17-CT-M的技术规格、应用领域和优势,并提供了具体的应用建议和常见问题解答。希望这些信息能帮助您更好地理解和应用这款优秀的产品。

1414356参数

参数
长*宽*高 14.6mm*34.2mm*34mm
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装

1414356厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1414356数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1414356 1414356数据手册

1414356封装设计

查看详情并下载
Symbol
Footprint
3D Model
