ZFKDS 4-10

产品分类: 接线条和转动板
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: ZFKDS 4-10
供应商: Master
标准整包数: 50

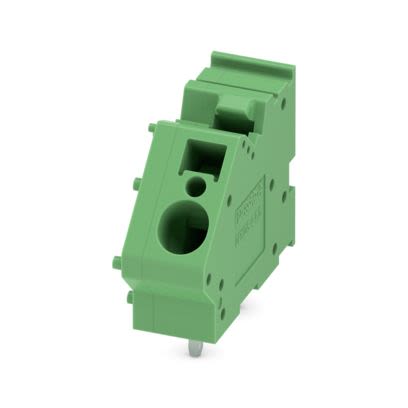

PHOENIX CONTACT 接线条和转动板 ZFKDS 4-10

ZFKDS 4-10概述

    文章:电子元器件技术手册解析——PCB终端块 ZFKDS 4-10

    一、产品简介


    PCB终端块 ZFKDS 4-10 是一种用于印刷电路板(PCB)连接的专用元器件。该产品通过弹簧夹持技术提供稳定的电气连接,广泛应用于工业控制、自动化系统、通信设备以及电力系统等领域。其核心功能在于确保电路的可靠连接,并通过灵活的配置满足多种需求。

    二、技术参数


    以下是 ZFKDS 4-10 的关键技术参数:
    | 参数类别 | 参数值 |

    | 额定电流 | 32 A |
    | 额定电压 | 630 V(III/3),1000 V(II/2)|
    | 接线间距 | 10 mm |
    | 位置数 | 1 至可定制 |
    | 连接方式 | 弹簧夹持式 |
    | 安装方式 | 波峰焊接 |
    | 导线方向 | 45° |
    | 绝缘材料 | 聚酰胺 (PA),阻燃等级 V0 |
    | 绝缘强度 | 6 kV 浪涌电压 |
    其他参数包括:
    - 导体横截面积范围:0.2 mm² 至 6 mm²(实心导体);0.25 mm² 至 4 mm²(柔性导体)
    - 符合标准:EN-VDE、CUL、IECEE CB Scheme、VDE Gutachten 等
    - 尺寸:长 × 宽 × 高 = 29 mm × 11.5 mm × 23 mm

    三、产品特点和优势


    1. 稳定可靠的接触力:确保长期运行下的稳定接触,提升系统的可靠性。
    2. 便捷的接线操作:通过螺丝刀操作开闭夹持空间,方便快速连接导线。
    3. 多功能桥接设计:独立桥轴支持多位置跳线连接,满足复杂电路设计需求。
    4. 集成测试功能:配备集成测试选项,简化调试过程。
    这些特点使其在高电流和高电压场景下表现优异,尤其适合工业级应用。

    四、应用案例和使用建议


    应用场景:
    - 工业自动化控制柜
    - 电源模块接线端子
    - 电池管理系统
    使用建议:
    - 在高温或高振动环境中,确保终端块周围无松动部件。
    - 使用时注意选择合适的导线横截面积以匹配额定电流。
    - 对于柔性导线,推荐使用带有塑料护套的端帽以保护连接稳定性。

    五、兼容性和支持


    ZFKDS 4-10 支持与同系列的桥接配件(如 FBSK 插件桥)、辅助工具(如 CRIMPFOX 压线钳)和其他相关产品无缝对接。此外,厂商提供详细的技术文档和客户支持服务,帮助用户快速部署和维护。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线插入困难 | 检查导线是否符合规定的横截面积范围 |
    | 接触不良 | 清洁夹持点并重新连接导线 |
    | 系统运行中出现过热现象 | 检查负载是否超过额定值 |

    七、总结和推荐


    综合评估:
    ZFKDS 4-10 PCB 终端块以其卓越的电气性能、灵活性和可靠性成为工业级应用的理想选择。其稳定的连接力、便捷的操作方式和广泛的适用性使其在市场上具有显著的竞争优势。
    推荐结论:
    我们强烈推荐 ZFKDS 4-10 作为工业自动化项目中的首选终端块解决方案。其强大的功能和全面的支持体系将为用户提供长久的使用价值。

ZFKDS 4-10参数

参数
长*宽*高 29mm(高度)
安装方式 通孔安装

ZFKDS 4-10厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

ZFKDS 4-10数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线条和转动板 PHOENIX CONTACT ZFKDS 4-10 ZFKDS 4-10数据手册

ZFKDS 4-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.5587 ¥ 12.9599
250+ $ 1.4933 ¥ 12.4162
500+ $ 1.378 ¥ 11.4514
1000+ $ 1.2977 ¥ 10.6265
2500+ $ 1.2766 ¥ 10.4537
5000+ $ 1.2555 ¥ 10.2809
7500+ $ 1.2344 ¥ 10.1081
10000+ $ 1.2344 ¥ 10.1081
库存: 385
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 647.99
