3050293

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,QTC2,5-HESI(5X20),保险丝接线端子,菲尼克斯 保险丝接线端子, Clipline系列, 螺钉拧紧端接, 6.3A
供应商型号: 3050293
供应商: Master
标准整包数: 3
PHOENIX CONTACT 接线座- Din 轨道/通道 3050293

3050293概述

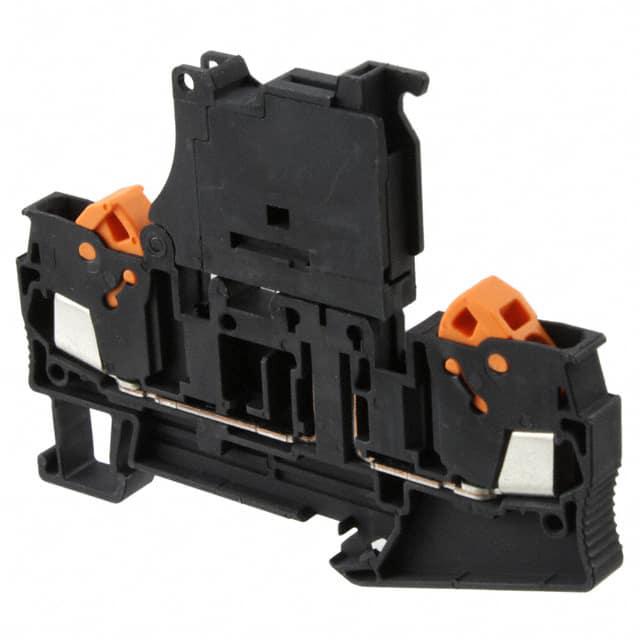

    QTC 2,5-HESI (5X20) - 熔断式接线端子模块技术手册

    1. 产品简介


    QTC 2,5-HESI (5X20) 是一款高效、可靠的熔断式接线端子模块,适用于工业控制、铁路行业及机械制造等领域。这款端子模块采用紧凑设计,能够有效地管理电路保护,并支持多种安装方式。其主要功能是通过快速连接方式实现可靠且安全的电流保护,确保设备在各种恶劣环境下的稳定运行。

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 额定电压 | 500 V |
    | 额定电流 | 6.3 A |
    | 连接方式 | 快速连接 |
    | 安装类型 | NS 35/7.5, NS 35/15 |
    | 跨截面范围 | 0.5 mm² - 2.5 mm² |
    | 绝缘等级 | 过电压类别 III,污染等级 3 |
    | 最大功率损耗 | 单独安装时:1.6 W(过载),4 W(短路);多单元串联时:2.5 W(短路) |
    | 尺寸 | 宽度:6.2 mm,高度:82.5 mm,深度:64.9 mm(NS 35/7.5),72.4 mm(NS 35/15) |

    3. 产品特点和优势


    - 紧凑设计:极小的占用空间,特别适合紧凑布局的应用场合。
    - 双侧测试取样:熔断器操作杆两侧均设有测试取样点,方便进行故障诊断。
    - 铁路应用认证:产品经过严格的铁路行业测试,保证在极端环境下仍能稳定工作。

    4. 应用案例和使用建议


    应用案例:此款熔断式接线端子广泛应用于工业控制系统、机械制造及铁路设备中。例如,在铁路车厢内用于保护电气系统免受过载和短路的影响。
    使用建议:
    - 在安装时确保环境温度、湿度符合手册中的规定,避免高温和高湿环境影响产品性能。
    - 使用过程中定期检查连接点,确保无松动现象,及时更换已损坏的熔断器。
    - 为提高系统的安全性,可以考虑增加额外的防护措施,如加装保险丝和过载保护器。

    5. 兼容性和支持


    - 兼容性:该产品适用于标准的NS 35/7.5 和 NS 35/15安装导轨,与多种品牌的控制设备兼容。
    - 支持和服务:制造商提供全面的技术支持服务,包括安装指导、维护咨询及售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接点发热严重 | 检查导线是否紧固,导线是否有损伤,更换合适的导线。 |
    | 熔断器频繁烧断 | 检查负载电流是否超过额定值,更换更大容量的熔断器。 |
    | 设备运行不稳定 | 确认连接方式是否正确,环境条件是否满足要求。 |

    7. 总结和推荐


    QTC 2,5-HESI (5X20) 熔断式接线端子以其高效的设计、可靠的性能及广泛的适用范围,成为许多工业应用领域的理想选择。特别是在需要高度可靠电路保护和紧凑安装空间的场合,更是不可或缺的关键部件。综合考虑其性能、应用领域及售后服务,强烈推荐使用该产品。
    通过上述内容的详细介绍,我们可以看出 QTC 2,5-HESI (5X20) 熔断式接线端子在技术参数、应用场景和用户体验方面的优势,因此非常值得在相关领域推广应用。

3050293参数

参数
长*宽*高 82.5mm*6.2mm*6.2mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3050293厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3050293数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3050293 3050293数据手册
