1777206

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MSTBV2,5/15-GF-5,08,PCB插座,Phoenix Contact 5.08mm间距15p插拔式接线端子 插座头, MSTBV 2.5/15-GF-5.08系列, 400.0 v, 焊接
供应商型号: JY-1777206
供应商: 云汉优选
标准整包数: 1

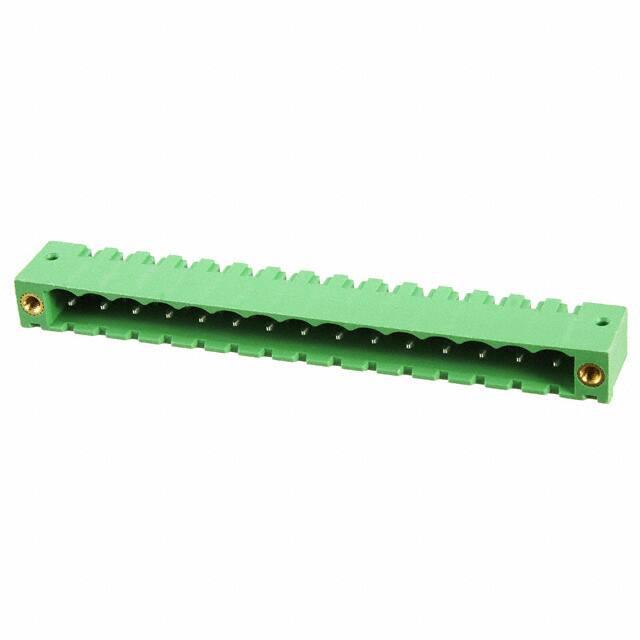

PHOENIX CONTACT 矩形连接器 - 外壳 1777206

1777206概述

    MSTBV 2.5/15-GF-5.08 基础条的技术手册

    产品简介


    MSTBV 2.5/15-GF-5.08 是一款用于电路板连接的基础条。它主要用于电子设备的接线端子连接,广泛应用于工业控制、自动化设备、电力系统等领域。本产品具备高载流能力和优异的绝缘性能,能够有效提升设备的安全性和可靠性。

    技术参数


    - 额定电流: 12 A
    - 额定电压:
    - III/2: 320 V
    - II/2: 400 V
    - UL/CUL:
    - 使用组B: 300 V / 12 A
    - 使用组D: 300 V / 12 A
    - 额定浪涌电压:
    - III/3: 4 kV
    - III/2: 4 kV
    - II/2: 4 kV
    - 连接标准: EN-VDE
    - 接头间距: 5.08 mm
    - 颜色: 绿色
    - 接触面材料: 锡
    - 针尺寸: 1 x 1 mm
    - 孔直径: 1.4 mm
    - 宽度: 71.12 mm
    - 长度: 8.6 mm
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级: UL 94 V0

    产品特点和优势


    1. 高载流能力: 额定电流达到12 A,适合大功率设备的连接需求。
    2. 优良的绝缘性能: 高达4 kV的额定浪涌电压,确保了高度的绝缘安全。
    3. 多样化的认证: 拥有多项国际认证(如UL、VDE、IECEE CB Scheme等),适用于全球范围内的设备安装。
    4. 易于安装: 设计简单,方便通过焊接进行安装。
    5. 绿色环保: 使用聚对苯二甲酸丁二醇酯(PBT)作为绝缘材料,具有良好的环保性能。

    应用案例和使用建议


    MSTBV 2.5/15-GF-5.08 在各种工业自动化设备和电力控制系统中广泛应用。例如,在工厂自动化生产线上的电机控制模块中,该基础条能够有效地连接电源线和其他信号线,提高系统的稳定性和安全性。
    使用建议:
    - 在安装过程中确保接头间距准确无误,避免因接触不良导致的故障。
    - 安装时注意检查所有配件,确保所有部件齐全且符合要求。
    - 定期进行维护和检查,及时更换老化部件以保持系统的良好运行状态。

    兼容性和支持


    该产品可以与多种插件组件(如MSTB-BL、MSTBT 2.5/15-STF-5.08等)配套使用,形成完整的连接系统。厂商提供详尽的用户文档和支持服务,以帮助用户快速了解并正确安装使用该产品。

    常见问题与解决方案


    1. Q: 安装后发现接头处存在间隙怎么办?
    - A: 请检查安装过程中的焊接质量,必要时重新焊接。同时,确保所用的焊接材料符合规范要求。
    2. Q: 产品表面出现氧化现象如何处理?
    - A: 可使用适当的清洁剂进行清洁,去除表面氧化层。在使用前应彻底干燥,以防止进一步氧化。
    3. Q: 如何确保长期使用中的稳定性能?
    - A: 定期检查产品及其连接部分的磨损情况,根据需要更换损坏部件。使用合适的保护措施,如防尘盖等,以延长使用寿命。

    总结和推荐


    MSTBV 2.5/15-GF-5.08 是一款具备高性能、高可靠性的电路板连接基础条。其高载流能力和优良的绝缘性能使其成为工业自动化设备的理想选择。建议在安装过程中严格按照厂商提供的指导文档操作,并定期进行维护检查,以确保其长期稳定的运行。

1777206参数

参数
紧固类型 -
排数 1
触头端接 -
针脚数 15pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
长*宽*高 8.6mm*86.36mm*15.9mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1777206厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1777206数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1777206 1777206数据手册

1777206封装设计

查看详情并下载
Symbol
Footprint
3D Model
