3206432

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT

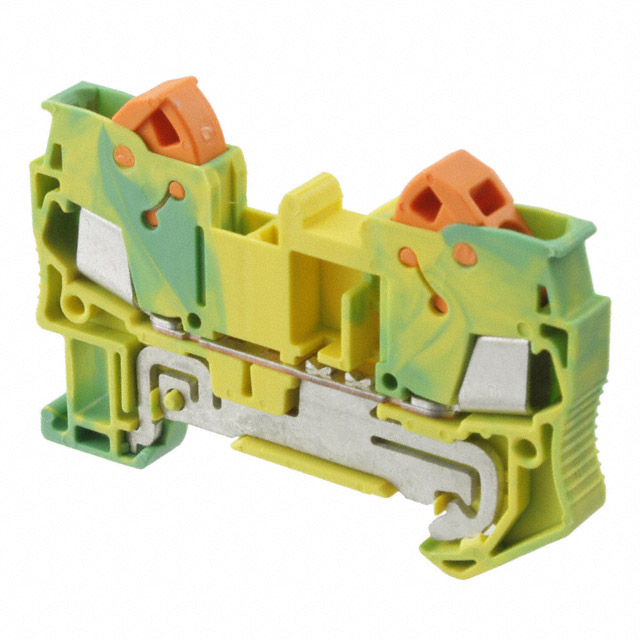

产品描述: 菲尼克斯,接地端子,QTC2,5-PE,菲尼克斯 模块化端子块, QTC 2.5-PE系列, 单层, 绿色/黄色, 快速连接端接, 24A
供应商型号: BN-3206432
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 3206432

3206432概述

    QTC 2,5-PE 电子元器件技术手册

    1. 产品简介


    QTC 2,5-PE 是一款由 PHOENIX CONTACT 生产的穿通式模块化接线端子块,主要用于快速连接。这类接线端子广泛应用于各种工业自动化系统、电力配电系统及楼宇控制系统等领域。其主要功能是为电路提供可靠的电气连接,确保电流和信号的有效传输。

    2. 技术参数


    - 连接类型:快速连接
    - 适用导体截面积:实心导体 0.5 mm² 至 2.5 mm²,绞合导体 0.2 mm² 至 2.5 mm²
    - AWG 范围:20 到 14
    - 宽度:6.2 mm
    - 颜色:绿色黄色
    - 安装方式:DIN 35/7.5 或 DIN 35/15
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0 级
    - 额定浪涌电压:8 kV
    - 污染程度:3 级
    - 浪涌电压类别:III 类
    - 绝缘材料组:I 组
    - 标准符合:IEC 60947-7-2
    - 认证:ABS, BV, CSA, CUL, DNV, GL, NK, UL;防爆认证:IECEx, KEMA-EX

    3. 产品特点和优势


    QTC 2,5-PE 的主要优势在于其高可靠性与广泛的应用范围。这款接线端子块能够在恶劣环境下稳定运行,具备出色的电气性能和防护等级,能有效抵抗各种环境干扰。此外,其兼容性强,能够与多种型号的终端设备相匹配,适用于各类工业自动化系统。其快速连接设计简化了接线过程,显著提升了工作效率。

    4. 应用案例和使用建议


    应用场景:在工厂自动化系统中,QTC 2,5-PE 通常用于连接电机、传感器及其他电气设备。例如,在某钢铁厂的应用中,QTC 2,5-PE 接线端子成功连接了多种传感器,确保了系统的高效运行。为了进一步提高系统的可靠性和稳定性,建议定期检查接线端子的状态,及时更换损坏或老化的产品。在高振动环境中,应使用额外的紧固件进行固定,防止接线松动。
    使用建议:
    - 安装时确保连接稳固:使用专用工具紧固连接,避免虚接。
    - 保持清洁和干燥:定期清理灰尘,防止潮湿导致的短路。
    - 合理布局导线:避免导线交叉,减少电磁干扰。

    5. 兼容性和支持


    QTC 2,5-PE 与多种标准 DIN 导轨和配件兼容,如 NS 35/7.5 和 NS 35/15,可选配多种配件,例如 ATC 分隔板、CLIPFIX 35 搭扣终端夹具和 D-QTC 2,5 端盖等。制造商 PHOENIX CONTACT 提供详尽的技术支持和售后服务,用户可通过其官网或指定代理商获取相关文档和咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 使用专用工具重新紧固 |
    | 绝缘层损坏 | 更换接线端子 |
    | 接触不良 | 清理连接点,确保无污物 |

    7. 总结和推荐


    QTC 2,5-PE 在可靠性、耐用性和兼容性方面表现出色,是一款理想的工业自动化接线端子解决方案。无论是新项目的开发还是现有系统的升级,这款产品都是一个值得信赖的选择。建议在复杂或高要求的工业环境中使用 QTC 2,5-PE,以实现最佳的电气性能和长久稳定的运行。

3206432参数

参数
长*宽*高 62.6mm(长度)*6.2mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3206432厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3206432数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3206432 3206432数据手册

3206432封装设计

查看详情并下载
Symbol
Footprint
3D Model
