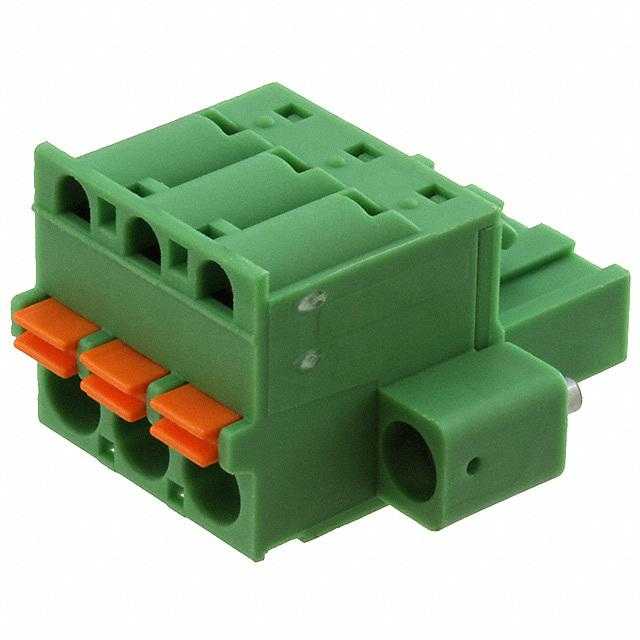

1910539

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,FKC2,5/3-STF,PCB插拔式连接器,
供应商型号: PYA-1910539
供应商: 海外现货
标准整包数: 100

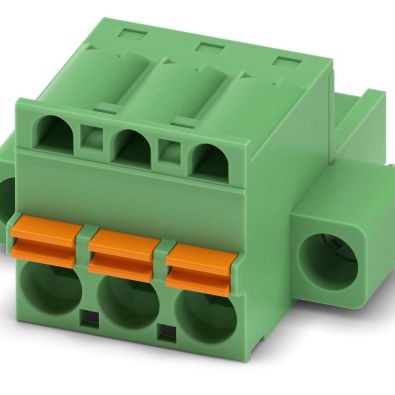

PHOENIX CONTACT 接线座- 接头/插头和插口 1910539

1910539概述

    # FKC 2,5/3-STF PCB Connector 技术手册

    1. 产品简介


    基本信息
    FKC 2,5/3-STF 是一款专为印刷电路板(PCB)设计的高性能连接器。其主要功能是提供稳定且可靠的电气连接,适用于各种工业应用场景。产品通过螺钉端接方式实现与PCB的连接,采用推入式弹簧连接技术,具备快速安装和维护的优势。
    主要功能
    - 支持高电流传输,最大额定电流为12A。
    - 适合宽电压范围(最高320V),确保在不同电气环境中稳定运行。
    - 高温及低温环境下均可正常工作,满足严苛工业环境需求。
    应用领域
    FKC 2,5/3-STF 广泛应用于工业自动化、轨道交通、电力系统及通讯等领域,特别适用于需要高可靠性、紧凑设计的场景。

    2. 技术参数


    以下是FKC 2,5/3-STF 的详细技术规格:
    | 参数类别 | 具体数值 |

    | 基本参数
    | 类型 | PCB 连接器 |
    | 额定电流 (IN) | 12 A |
    | 额定电压 (UN) | 320 V |
    | 接触表面材料 | 锡镀层 |
    | 色彩编码 | 绿色 |
    | 推入方向 | 0° |
    | 插针数量 | 3 个 |
    | 连接技术

    | 推入式连接 | 支持 |
    | 端接方法 | 螺丝锁紧机构 |
    | 导线截面积范围 | 刚性:0.2-2.5 mm² |
    柔性:0.2-2.5 mm² |
    | 机械规格

    | 尺寸(长x宽x高) | 25.73 mm x 25.02 mm x 15 mm |
    | 螺丝紧固扭矩 | 0.3 Nm |
    | 材质 | 阻燃PA(外壳) |
    | 环境适应性

    | 工作温度范围 | -40°C 至 100°C |
    | 相对湿度范围 | 30% 至 70% |

    3. 产品特点和优势


    特点
    - 快速安装:无需工具即可完成导线推入式连接。
    - 直观操作:色彩编码按钮便于识别,提升操作效率。
    - 机械稳定性:螺丝锁定夹具增强了长期使用的可靠性。
    - 广泛兼容性:可与MSTB 2,5系列兼容。
    优势
    - 减少布线时间,降低人工成本。
    - 优异的电气性能保证了高安全性。
    - 在极端条件下保持稳定性能,适合恶劣工况。

    4. 应用案例和使用建议


    应用场景
    - 自动化生产线中的信号采集单元。
    - 轨道交通车载控制系统中电源分配模块。
    - 通信设备内部多层电路板间的连接。
    使用建议
    - 在安装时需严格按照紧固扭矩要求操作以避免松动。
    - 当面对柔性电缆时,推荐使用带绝缘护套的压接端子。

    5. 兼容性和支持


    FKC 2,5/3-STF 支持与 Phoenix Contact 的MSTB 2,5 系列产品无缝连接,方便用户进行模块化扩展。厂商提供详尽的技术文档、在线培训以及售后服务支持,确保用户在采购后的整个生命周期内都能获得帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后接触不良 | 检查螺丝是否已正确拧紧至规定扭矩值。|
    | 插头外观变形 | 确保使用指定的压接工具和导线规格。|

    7. 总结和推荐


    综合评估
    FKC 2,5/3-STF 是一款集高可靠性和便捷操作于一体的PCB连接器,其卓越的性能使其成为工业应用的理想选择。无论是从产品寿命还是使用便利性来看,该款连接器都展现了较高的性价比。
    推荐使用
    强烈推荐给需要高电流传输、宽电压范围且注重连接稳定性的项目团队。尤其是在需要快速布线或频繁维护的应用场景下,FKC 2,5/3-STF 可显著提高工作效率并降低故障率。
    [访问官网了解更多](https://www.phoenixcontact.com/us/products/1910539)

    Phoenix Contact © 2024

1910539参数

参数
长*宽*高 25.73mm*25.02mm*15mm
安装方式 弹簧安装,推入式,自由悬挂,螺纹安装
零件状态 在售
包装方式 散装

1910539厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1910539数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1910539 1910539数据手册

1910539封装设计

查看详情并下载
Symbol
Footprint
3D Model
