1628863

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插座, M23 PRO系列, 8芯, 压接
供应商型号: 1966116
供应商: 海外现货
标准整包数: 1

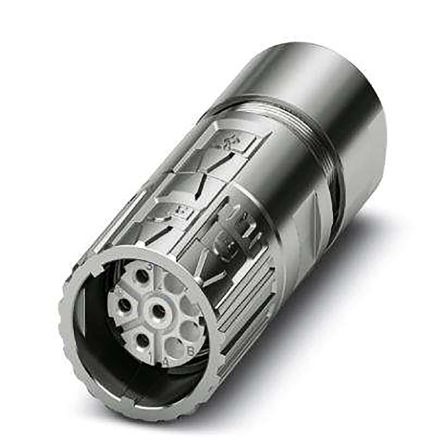

PHOENIX CONTACT 圆形连接器 1628863

1628863概述

    # M23-5EP198A8L25 Cable Connector 技术手册

    产品简介


    M23-5EP198A8L25 是一款适用于工业自动化领域的电缆连接器。它采用 M23 PRO 系列设计,具备屏蔽功能,并通过螺丝锁紧机制实现稳定连接。此连接器主要用于电力传输,支持多达 5 个触点(包括地线)和额外的防护措施。广泛应用于工厂自动化、控制器工程和电气设备制造等领域。

    技术参数


    - 连接类型: 屏蔽型螺丝锁紧式电缆连接器
    - 连接器系列: M23 PRO
    - 连接器类型: 圆形电缆侧接头
    - 连接方式: 装配式触点,通过压接连接
    - 触点数: 5 + PE
    - 触点直径: 功率触点 2 mm
    - 导线截面积范围: 功率触点 0.25 mm² 至 4 mm²
    - 额定电流: 功率触点 30 A
    - 额定电压: 630 V
    - 峰值电压: 6 kV
    - 过电压类别: III 类
    - 污染等级: 3 级
    - 安装高度: 最高 3000 米
    - 保护等级: IP66 / IP68 (2米/24小时) / IP69K
    - 环境温度: 操作温度范围 -40°C 至 105°C
    - 最大持续温度: 125°C
    - 弯折半径: 需要遵循标准规范要求

    产品特点和优势


    - 跨制造商兼容性: 适用于各种标准和快速锁定系统,确保连接的通用性。
    - 可靠性: 具备防震功能,能在极端条件下可靠运行。
    - 便捷操作: 采用现代一致的设计,便于日常操作。
    - 成本效益: 统一屏蔽标准简化了电缆装配过程,降低了成本。

    应用案例和使用建议


    - 应用场景: 主要用于工厂自动化设备的电力传输,如工业机器人、PLC控制系统和传感器网络。
    - 使用建议:
    - 安装前需检查所有触点和连接器状态,确保无损坏。
    - 只允许经过电工资质认证的人员进行安装和操作。
    - 在户外应用时,必须单独保护以防止环境因素的影响。
    - 在高电压环境下(>50 V AC),必须接地保护。
    - 确保连接器充分插合并锁定后才能进行通电操作。

    兼容性和支持


    - 兼容性: 此连接器与 M17 至 M40 的其他组件兼容,但需确保符合相关标准和技术数据。
    - 支持和维护: 供应商提供相关的配件和工具,如扭矩螺丝刀和钩形扳手。同时提供详细的安装说明文档,可在下载页面找到。

    常见问题与解决方案


    - Q: 连接器是否可以带载插入或拔出?
    - A: 不可以。只有在负载断开的情况下才能插拔连接器。
    - Q: 如何确保连接器的安全使用?
    - A: 必须定期检查连接器的完整性,避免过度弯折和扭曲电缆。
    - Q: 在安装过程中,需要遵循哪些安全规定?
    - A: 只有具备电气工程知识的专业人员才能进行安装,且必须遵守相关安全警告和操作规程。

    总结和推荐


    M23-5EP198A8L25 电缆连接器凭借其可靠的性能和广泛的适用性,在工业自动化领域表现出色。其独特的特点和优势使其在市场上具有很强的竞争力。虽然为定制产品且不可退货,但其高品质和广泛应用价值使其成为工业设备连接的理想选择。强烈推荐在电力传输和工业自动化领域使用此产品。

1628863参数

参数
外壳材料 Gadolinium-Zinc
针脚数 6pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 -
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

1628863厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1628863数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1628863 1628863数据手册

1628863封装设计

查看详情并下载
Symbol
Footprint
3D Model
