3240111

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,O型电缆端头,C-RC50/M8DIN,Lug Terminal 1AWG Copper Silver 43mm Tin
供应商型号: 651-3240111
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 电线接头端子 3240111

3240111概述

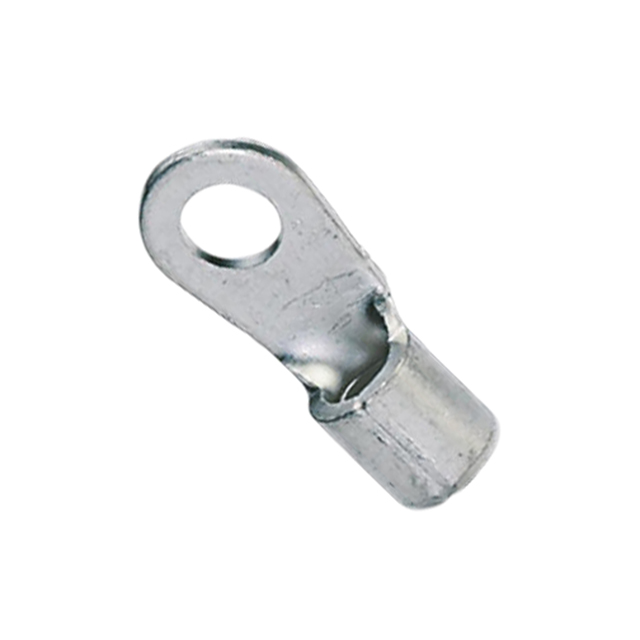

    环形电缆接线端子 C-RC 50/M8 DIN —— 技术手册解析

    产品简介


    环形电缆接线端子(型号:C-RC 50/M8 DIN)是一种非绝缘型接线端子,主要用于铜质导线的可靠连接。它具有50平方毫米的截面积,并且采用M8螺纹设计。这款产品适用于各种工业场合,如电力分配系统、机械设备及自动化控制系统等领域。

    技术参数


    | 参数 | 描述 |

    | 长度 (b) | 43 mm |
    | 宽度 (a) | 18 mm |
    | 最大剥线长度 | 19 mm |
    | 绝缘套长度 (c) | 16 mm |
    | 绝缘套内径 (d) | 11 mm |
    | 中心到绝缘套距离 (e)| 18 mm |
    | 内径 (f) | 8.4 mm |
    | 材料厚度 (g) | 1.8 mm |
    | 工作温度范围 | -40°C 至 +110°C |

    产品特点和优势


    - 最佳压接工具配套:专为CRIMPFOX系列压接钳而设计,保证最佳压接效果。
    - 最大抗拉强度:通过硬焊的压接区实现最大导线拔出力,提升机械连接的可靠性。
    - 高耐腐蚀性:采用高质镀锡电解铜材料制成,确保长期暴露于空气中也不易发生腐蚀现象。
    - 安全标准认证:遵循DIN 46234标准设计,并已取得EAC认证。

    应用案例和使用建议


    这款环形电缆接线端子非常适合用于大型电机、变压器以及其他需要较大电流传输的场合。在安装时应注意正确选择压接工具,避免压接过紧或过松导致接触不良。另外,对于需要频繁拆装的应用环境,建议定期检查其连接状态,以确保安全稳定运行。

    兼容性和支持


    C-RC 50/M8 DIN 型号环形电缆接线端子可以与市面上主流的压接钳相兼容。制造商还提供了详尽的技术支持和售后服务,包括安装指导、故障排除等服务。如需进一步技术支持,用户可通过电话或邮件方式联系制造商获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过大 | 检查是否压接到位;更换新的接线端子 |
    | 电缆在使用过程中脱落 | 确保压接力适中;定期检查连接点 |
    | 压接后端子出现裂纹 | 使用合适的压接工具;按照操作规程执行 |

    总结和推荐


    总体而言,C-RC 50/M8 DIN型环形电缆接线端子凭借其优异的设计、卓越的性能和广泛的适用范围,在工业领域中拥有出色的市场表现。尤其适合需要高强度连接的应用场景。建议在电力设施改造升级项目中优先考虑选用此产品,以确保系统的高效稳定运行。

3240111参数

参数
长*宽*高 43mm*18mm*1.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3240111厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3240111数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3240111 3240111数据手册

3240111封装设计

查看详情并下载
Symbol
Footprint
3D Model
