2906231

产品分类: 电流互感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PACTRCP-4000A-UIRO-D95,电流互感器,菲尼克斯 电流互感器, PACT RCP系列, 4000A, 0 → 21 mA输出, Rogowski 线圈型, 使用于改装
供应商型号: Q-2906231
供应商: PHOENIX CONTACT
标准整包数: 1

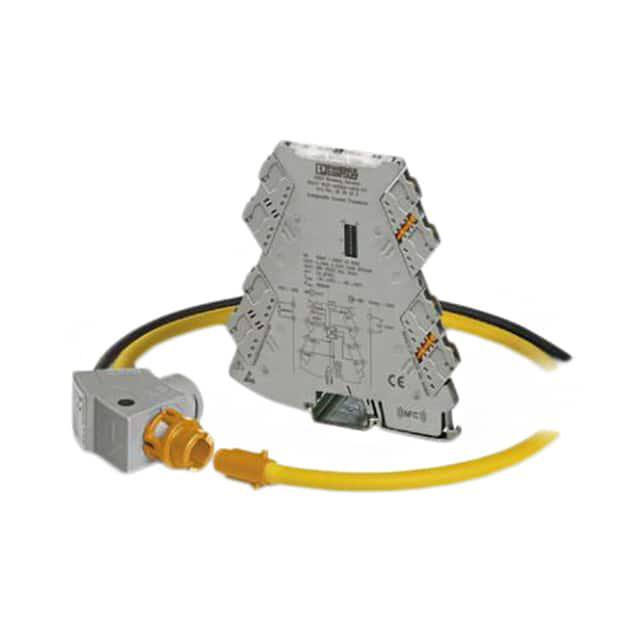

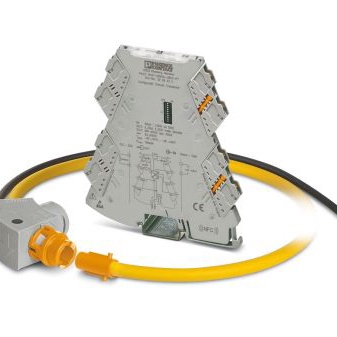

PHOENIX CONTACT 电流互感器 2906231

2906231概述

    配置型电流互感器PACT RCP-4000A-UIRO-Dxxx技术手册

    1. 产品简介


    PACT RCP-4000A-UIRO-Dxxx 是一种可配置的电流互感器,专为在现有设备中后装而设计,适用于电源轨或电缆上的交流电流测量。它具备八种不同的电流测量范围,从100A到4000A,并且能够在不切断导体的情况下进行电流测量。

    2. 技术参数


    | 参数 | 值 |

    | 输入频率范围 | 40 Hz ... 20000 Hz |
    | 位置误差 | < 1 % |
    | 线性误差 | 0.1 % |
    | 输出信号 | 0 mA ... 20 mA 或 0 V ... 10 V |
    | 最大测量电流 | 100 kA (50 Hz) |
    | 温度系数 | -20°C ... 0°C:≤ 0.0235 %/K
    0°C ... 20°C:≤ 0.009 %/K
    20°C ... 70°C:≤ 0.0075 %/K |
    | 额定绝缘电压 | 1000 V AC (rms CAT III), 600 V AC (rms CAT IV) |
    | 测试电压 | 10.45 kV (DC / 1 min.) |
    | 基本精度 | < ±0.21 % |
    | 操作温度范围 | -30 °C ... 80 °C |
    | 存储/运输温度范围 | -40 °C ... 80 °C |

    3. 产品特点和优势


    - 快速安装:PACT RCP-4000A-UIRO-Dxxx 可以方便地安装在现有设备上。
    - 短停机时间:设备可以在短时间内完成安装,减少对生产和运行的影响。
    - 广泛的测量范围:支持从100A到4000A的八种电流测量范围。
    - 灵活的测量线长度:提供300mm、450mm和600mm三种不同长度的测量线,适应不同的安装需求。
    - 宽广的工作频率范围:从40 Hz到20000 Hz,适用于各种频率的交流电流测量。
    - 高测量精度:基本精度小于±0.21%,确保测量结果准确可靠。
    - 故障监测功能:能够检测模块或电源故障及信号输入错误,提高系统的可靠性。

    4. 应用案例和使用建议


    应用场景:
    - 在工业生产线上用于实时监控电流状态。
    - 在能源管理系统中用于电力消耗的精确测量。
    使用建议:
    - 在安装前仔细阅读安装手册,确保正确安装。
    - 使用合适的连接线缆,确保温度在允许范围内。
    - 定期检查并校准设备,以确保长期稳定运行。

    5. 兼容性和支持


    - 配套配件:PACT RCP-CLAMP(订购编号:2904895)作为选配件,可用于固定测量线。
    - 技术支持:厂商提供专业的技术支持和维护服务,确保用户能够顺利操作和维护设备。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查电源和连接线路是否正常,确认测量线没有损坏。 |
    | 测量值不准确 | 校准设备,确保所有参数设置正确。 |
    | 设备过热 | 检查安装环境,确保散热良好,必要时加装散热装置。 |

    7. 总结和推荐


    PACT RCP-4000A-UIRO-Dxxx 是一款高性能、易于安装和配置的电流互感器,广泛应用于工业和能源管理领域。其广泛的测量范围、高精度和故障监测功能使其在市场上具有很高的竞争力。推荐在需要实时电流监测和高精度测量的应用场景中使用此产品。

2906231参数

参数
频率范围 16Hz~1KHz
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 4KA
长*宽*高 120.5mm*6.2mm*110.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装
