2288972

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆,FLK14/EZ-DR/400/KONFEK,
供应商型号: 277-5274-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 电源线线缆 2288972

2288972概述

    # 电子元器件技术手册:FLK 14/EZ-DR/400/KONFEK电缆

    产品简介


    基本介绍

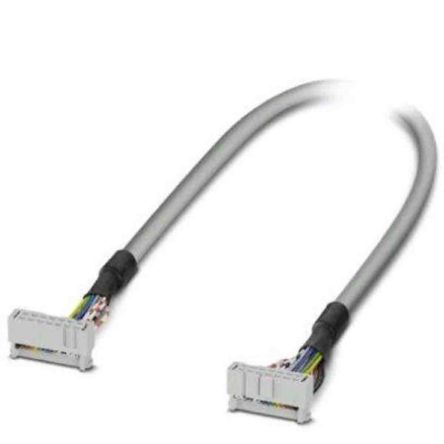

    FLK 14/EZ-DR/400/KONFEK电缆是一款专为工业自动化领域设计的连接电缆。该电缆具备双连接点,每个连接点采用IDC/FLK插件条形式(14位置)。该产品主要用于现场级和控制器级的连接需求,适用于多种控制器及模块。
    主要功能与应用领域
    - 主要功能:用于连接各种控制器及其模块,提供信号传输和电力传输。
    - 应用领域:
    - 工业自动化控制
    - 机器视觉系统
    - 过程控制系统
    - 数字化制造

    技术参数


    以下为FLK 14/EZ-DR/400/KONFEK电缆的主要技术参数:
    | 参数 | 值 |

    | 额定电压 | 25 V AC
    60 V DC |
    | 最大电流 | 1 A(50°C时)
    0.6 A(70°C时) |
    | 外部直径 | 6.4 mm ± 0.4 mm |
    | 单芯导线截面积 | 0.14 mm²
    26 AWG |
    | 柔性安装最小弯曲半径 | 104 mm |
    | 固定安装最小弯曲半径 | 55 mm |
    | 连接点数量 | 14 |
    | 连接方法 | IDC/FLK插件条 |
    | 通信协议 | 符合IEC 60603-13标准 |

    产品特点和优势


    独特功能
    - 双端IDC/FLK插件条连接设计,便于现场级与控制器级的高效连接。
    - 适用于多种控制器型号,如Siemens S7-1500系列、Siemens S7-300/ET 200M系列、Allen-Bradley ControlLogix系列、Honeywell Experion PKS C200系列等。
    - 具备良好的温度适应性,可在极端温度环境下正常工作。
    - 高度可靠的设计,可承受大量插入和拔出操作(>50次)。
    市场竞争力
    - 广泛兼容性:可应用于多种控制器和模块,提高系统的灵活性和扩展性。
    - 高性能材料:使用高质量PVC绝缘材料,保证电气安全和机械强度。
    - 环境适应性:能在各种恶劣环境中稳定运行,满足工业自动化的需求。

    应用案例和使用建议


    应用案例
    - 工厂自动化:在工厂自动化生产线中,用于连接各类传感器和执行器。
    - 工业机器人:用于机器人控制系统与外部传感器或执行机构的连接。
    - 过程控制系统:在复杂的化工生产线上,用于实时数据采集和控制信号传输。
    使用建议
    - 选择合适的安装方式:根据具体的应用场景选择固定安装或柔性安装方式,以确保电缆的安全性和使用寿命。
    - 正确布线:确保电缆不被锐利边缘损伤,并保持适当的弯曲半径,避免影响信号传输性能。
    - 定期检查:对于频繁移动的应用场景,建议定期检查电缆的连接状态和物理损伤情况,确保系统的稳定运行。

    兼容性和支持


    - 兼容性:本产品支持多个知名品牌的控制器及模块,包括Siemens、Allen-Bradley、Honeywell等。
    - 厂商支持:由Phoenix Contact公司提供技术支持和售后服务。该公司在全球范围内设有分支机构和技术服务中心,为客户提供全方位的服务保障。

    常见问题与解决方案


    1. 问题:如何判断电缆是否损坏?
    - 解决方案:定期检查电缆外观,查看是否有明显的物理损伤或裂痕。若发现异常,应及时更换新电缆。

    2. 问题:电缆能否在低温环境中使用?
    - 解决方案:在-40°C到70°C之间,电缆可在固定安装条件下正常使用;-10°C到70°C下,可在柔性安装条件下正常使用。

    3. 问题:如何确定电缆的合适长度?
    - 解决方案:选择合适的电缆长度,以避免不必要的接头和延长线,从而减少信号衰减和电磁干扰的风险。

    总结和推荐


    FLK 14/EZ-DR/400/KONFEK电缆凭借其出色的性能、广泛的兼容性及强大的技术支持,是工业自动化领域中非常值得信赖的产品。其在高温、低温等极端环境下的出色表现,使得它成为许多自动化项目的理想选择。我们强烈推荐该产品用于工业自动化项目中的电缆连接,以确保系统的可靠性和稳定性。

2288972参数

参数
13.12' (4.00m)
零件状态 在售
包装方式 散装

2288972厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2288972数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源线线缆 PHOENIX CONTACT 2288972 2288972数据手册

2288972封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 77.688 ¥ 643.8393
10+ $ 71.473 ¥ 592.3322
50+ $ 66.0354 ¥ 547.2686
100+ $ 62.9277 ¥ 521.5133
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 643.83
