1456556

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT

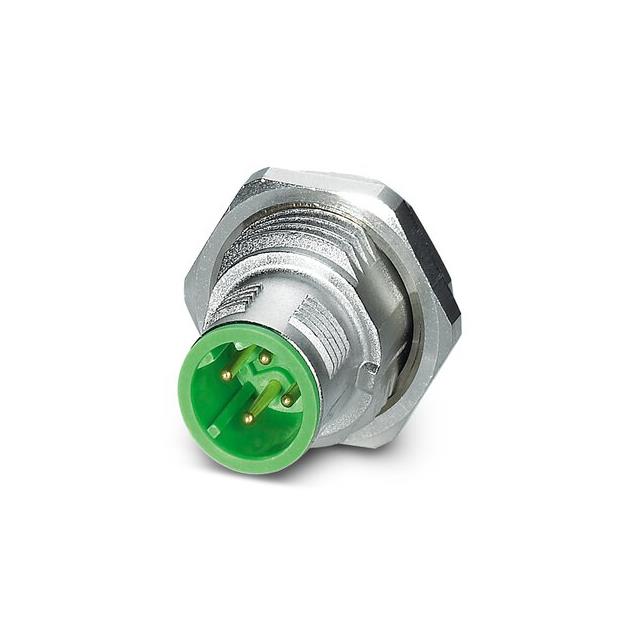

产品描述: Phoenix Contact M12圆形连接器, SACC系列, 4芯
供应商型号: 8570440
供应商: 海外现货
标准整包数: 20
PHOENIX CONTACT 圆形连接器 1456556

1456556概述

    # Flush-type Connector SACC-DSI-MSD-4CON-L180/SH GN 技术手册

    产品简介


    基本信息
    SACC-DSI-MSD-4CON-L180/SH GN 是一款由凤凰接触提供,采用紧凑型设计的快速连接器,主要用于自动化控制系统中的信号、数据和电力传输。它是一款M12规格的速接连接器,适用于机器视觉、工业控制等领域。
    主要功能
    这款连接器具备快速插拔功能,能够实现可靠的电气连接。支持4个位置的信号传输,具有良好的密封性能和抗电磁干扰能力,能够在恶劣环境下稳定运行。
    应用领域
    主要应用于机器视觉系统、工业自动化、数据传输系统、机器人控制等场合。

    技术参数


    | 参数类别 | 规格 |

    | 长度 | 6 mm |
    | 工作电压 | 250 V |
    | 额定电流 | 4 A |
    | 绝缘电阻 | ≥100 MΩ |
    | 额定浪涌电压 | 2.5 kV |
    | 工作温度范围 | -20 °C 到 60 °C |
    | 环境防护等级 | IP67(插入时) |
    | 连接方式 | 后面安装,螺丝固定 |
    | 材料 | 接触材料为CuZn,表面镀镍/金 |
    | 安装螺纹规格 | M16 |
    | 包装数量 | 每包20件 |

    产品特点和优势


    1. 易安装: 设计用于波峰焊接,单片式设计简化了PCB组装流程。
    2. 标准化设计: 支持多种标准的针脚分配,能够满足信号、数据和电力传输需求。
    3. 高可靠性: 可选的屏蔽连接设计提高了传输可靠性。
    4. 兼容性强: 符合M12接口标准,符合IEC 61076-2-101规范。
    5. 耐用性好: 所有材料均符合UL 94 V0阻燃等级要求,确保在高温条件下可靠运行。

    应用案例和使用建议


    应用案例
    SACC-DSI-MSD-4CON-L180/SH GN 被广泛应用于机器视觉系统中,用于实现传感器和控制器之间的高速数据传输。此外,也常用于工业自动化设备的控制面板连接,保障设备运行的稳定性。
    使用建议
    - 在安装过程中应注意正确的锁定和安装,以避免灰尘和其他污染物进入。
    - 对于长期使用的场景,可考虑添加保护帽,以提高防护等级到IP54。
    - 根据具体的应用环境选择合适的电缆类型,避免因不当选用导致信号传输不稳定。

    兼容性和支持


    该连接器完全符合M12标准,且通过UL、EAC和cULus认证,确保了在全球范围内的广泛应用。同时,制造商提供了详尽的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法正确锁定 | 确认安装螺母已紧固到位,并检查是否有异物阻碍。 |
    | 高温环境中信号不稳定 | 请确认安装时是否有采取必要的散热措施。 |
    | 插头容易松动 | 确保所有连接部件正确安装,并定期检查连接稳固性。 |

    总结和推荐


    SACC-DSI-MSD-4CON-L180/SH GN 是一款高性价比的快速连接器,在工业自动化领域表现出色。其紧凑的设计、易于安装的特点和卓越的性能使其成为许多应用的理想选择。如果你需要一个稳定可靠的连接解决方案,这款产品是一个值得考虑的选择。

1456556参数

参数
外壳材料 Zinc Die Cast
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Twist
颜色 银色
端接 焊盘
额定电流 4A
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

1456556厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1456556数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1456556 1456556数据手册

1456556封装设计

查看详情并下载
Symbol
Footprint
3D Model
