2302214

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT

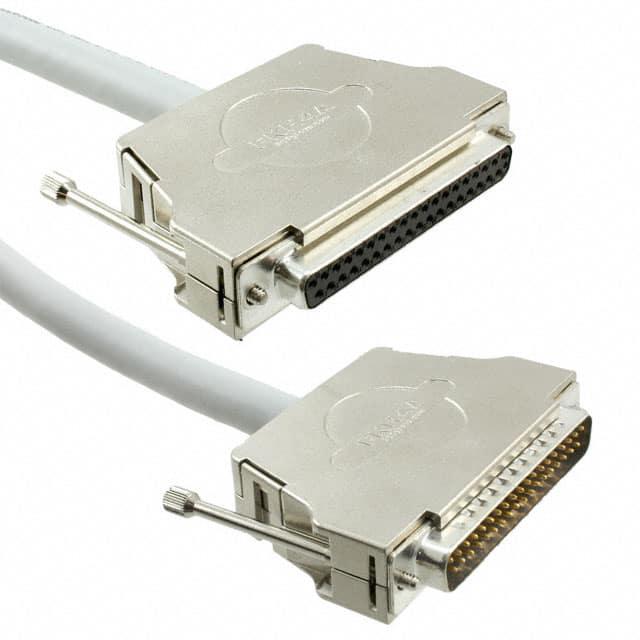

产品描述: 菲尼克斯,电缆,CABLE-D37SUB/B/S/150/KONFEK/S,Phoenix Contact 电缆, 37 针 D-sub母座转37 针 D-sub公插, 1.5m长
供应商型号: 2544772
供应商: 海外现货
标准整包数: 1

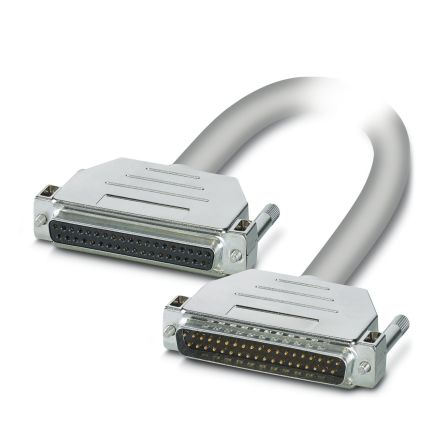

PHOENIX CONTACT 电源线线缆 2302214

2302214概述

    电子元器件产品技术手册:D-SUB电缆

    产品简介


    本手册介绍了PHOENIX CONTACT生产的D-SUB电缆。这类预组装和屏蔽的D-SUB电缆适用于在干扰环境中作为控制和信号电缆使用。当与VARIOFACE接口模块结合时(详见接口目录),这些电缆可以快速轻松地实现控制系统和现场级别之间的连接。每条信号路径可以传输高达2 A的电流,这是由于采用了较大的导体横截面。共有五种配置版本可供选择:一种是D-SUB母端接头在一端,D-SUB针座端接头在另一端;另一种是两端均为D-SUB母端接头;第三种是两端均为D-SUB针座端接头;第四种是一端为D-SUB母端接头,另一端为开放电缆;最后一种是一端为D-SUB针座端接头,另一端为开放电缆。此外,还可以根据具体需求定制不同长度的电缆。

    技术参数


    - 最大额定电压:25 V AC / 60 V DC
    - 每条线路的最大电流负载能力:2 A
    - 最大导体电阻:0.09 Ω/m
    - 环境温度范围:-20°C 至 50°C
    - 屏蔽:镀锡铜编织屏蔽,覆盖率达85%
    - 插拔循环次数:> 200次
    - 导体横截面积:24 AWG/0.25 mm²
    - 连接器尺寸:取决于连接器型号,最小外径为7.5 mm,最大为13.5 mm
    - 尺寸:取决于连接器型号,最小为35 mm x 31.5 mm x 15.5 mm,最大为51 mm x 70.5 mm x 16 mm

    产品特点和优势


    这款D-SUB电缆具备以下独特功能和优势:
    1. 高可靠性:经过短路、极性反转和开路测试,确保在启动过程中无需长时间的故障排除。
    2. 高电流传输能力:导体横截面积较大,能够承载高达2 A的电流,适用于各种电力传输需求。
    3. 多种配置:提供了五种不同的配置选项,以满足不同应用场景的需求。
    4. 灵活长度:可以提供固定长度和定制长度的电缆,方便根据项目需求进行选择。

    应用案例和使用建议


    这些D-SUB电缆广泛应用于需要快速连接控制系统与现场级设备的应用场景中,如工业自动化、通信系统和数据传输等领域。例如,在工业自动化生产线中,它们可用于连接PLC(可编程逻辑控制器)与传感器或执行器,以实现高效的数据传输和控制信号传递。
    使用建议:
    1. 在安装前仔细检查电缆的规格和配置,确保其符合您的需求。
    2. 为避免损坏,应确保电缆在正确的温度范围内使用。
    3. 安装时应确保连接器正确插入,以保证良好的电气接触。

    兼容性和支持


    这些D-SUB电缆与VARIOFACE接口模块高度兼容,可在相同的应用场景中使用。制造商提供了丰富的技术支持和维护服务,确保客户能够在使用过程中获得及时的帮助和指导。

    常见问题与解决方案


    1. 问题:电缆无法传输电流。
    - 解决方案:检查是否有短路或极性反转现象,必要时重新测试电缆。
    2. 问题:电缆在插拔过程中易损坏。
    - 解决方案:确保插拔操作正确,不要强行插入或拔出。
    3. 问题:电缆过热。
    - 解决方案:检查电缆是否在额定电流范围内使用,避免过载。

    总结和推荐


    总的来说,这款D-SUB电缆具有高可靠性、强抗干扰能力和多样化配置等显著优势。如果您需要一款能在恶劣环境下可靠工作的控制和信号电缆,这款产品将是您的理想选择。建议在购买前仔细考虑您的具体需求,并参照制造商提供的技术支持和维护服务来确保最佳的使用效果。

2302214参数

参数
4.92'(1.50m)
零件状态 在售
包装方式 散装

2302214厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2302214数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源线线缆 PHOENIX CONTACT 2302214 2302214数据手册

2302214封装设计

查看详情并下载
Symbol
Footprint
3D Model
