1725041

厂牌: PHOENIX CONTACT

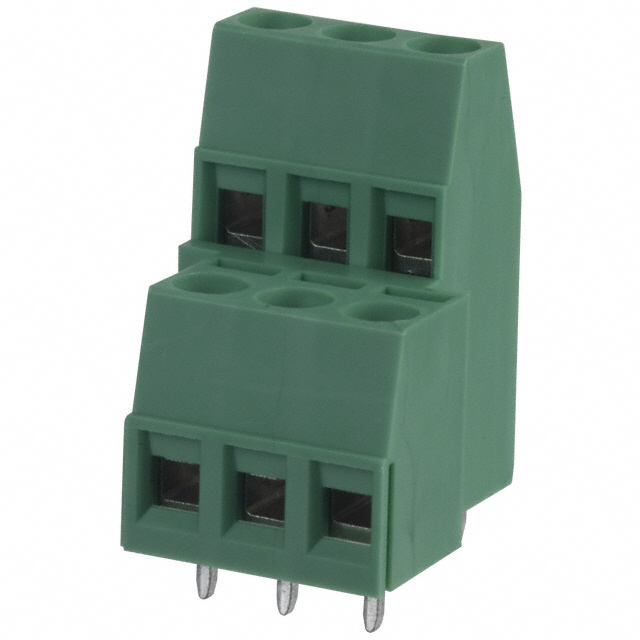

产品描述: 菲尼克斯,MKKDS1,5/3-5,08,PCB端子,Phoenix Contact PCB端子台 MKKDS 1.5/ 3-5.08系列, 6路, 2行, 5.08mm节距, 通孔, 螺钉拧紧端接, 绿色
供应商型号: 14M-1725041
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1725041

1725041概述


    产品简介


    本手册详细介绍了一款适用于印刷电路板(PCB)终端的连接器——MKKDS 1,5/3-5.08 PCB端子块。它主要用于需要高密度接点和低温度上升的应用场合,广泛应用于工业自动化、电力系统、建筑自动化等领域。

    技术参数


    | 参数类别 | 具体数值 |

    | 型号 | MKKDS 1,5/3-5.08 |
    | 类型 | 印刷电路板终端 |
    | 额定电压 (III/2) | 400 V |
    | 最大电流 | 17.5 A |
    | 额定电流 (IN) | 17.5 A |
    | 标称截面 | 1.5 mm² |
    | 位置数 | 3 |
    | 行数 | 2 |
    | 每行位置数 | 3 |
    | 接触材料 | 铜合金 |
    | 焊料区域表面 | 锡 (5-7 µm Sn) |
    | 螺钉头形式 | L型开槽 |
    | 安装方式 | 波峰焊接 |
    | 导线方向 | 0° |
    | 包装 | 纸板包装 |

    产品特点和优势


    1. 可靠的连接机制:采用了广泛认可的连接原理,使得其在全球范围内可轻松使用。
    2. 低温升设计:通过最大接触力实现低温升。
    3. 双导线连接:可以连接两个导线。
    4. 更高的接触密度:在不同层次上进行导线连接。
    5. 灵活的组合能力:侧面的卡扣设计允许不同数量的位置组合。

    应用案例和使用建议


    应用案例:此产品适合于需要高密度接点的场合,如工业控制面板、配电柜和各种电路板设计。
    使用建议:
    - 安装:确保波峰焊接时导线正确插入,并通过螺钉固定以保证良好的电气连接。
    - 维护:定期检查接点是否有松动,确保导线紧固。

    兼容性和支持


    - 兼容性:与其他符合相同标准的电子元件高度兼容。
    - 厂商支持:提供标准的售后技术支持,以及全面的产品文档和证书下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 螺丝松动 | 使用适当的扭矩值(0.5-0.6 Nm)紧固螺丝。 |
    | 温度过高 | 确保良好通风和导线截面积匹配。 |
    | 连接不良 | 重新剥离导线并重新插入,确保正确的连接方法。 |

    总结和推荐


    总体而言,这款MKKDS 1,5/3-5.08 PCB终端块以其优良的设计和高性能,在工业应用中表现出色。无论是从可靠性还是实用性来看,都是一款值得推荐的产品。其独特的优势使其成为众多复杂电气系统的理想选择。
    如果你对MKKDS 1,5/3-5.08 PCB终端块感兴趣,可以通过提供的链接了解更多详细信息或联系销售团队获取样品试用。

1725041参数

参数
长*宽*高 21.4mm*25.2mm*29.5mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1725041厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1725041数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1725041 1725041数据手册

1725041封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.1506
10+ ¥ 6.4079
30+ ¥ 5.6265
100+ ¥ 5.4702
300+ ¥ 5.2607
1000+ ¥ 5.1075
库存: 100
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 7.15
