2891783

产品分类: 光纤连接器
厂牌: PHOENIX CONTACT

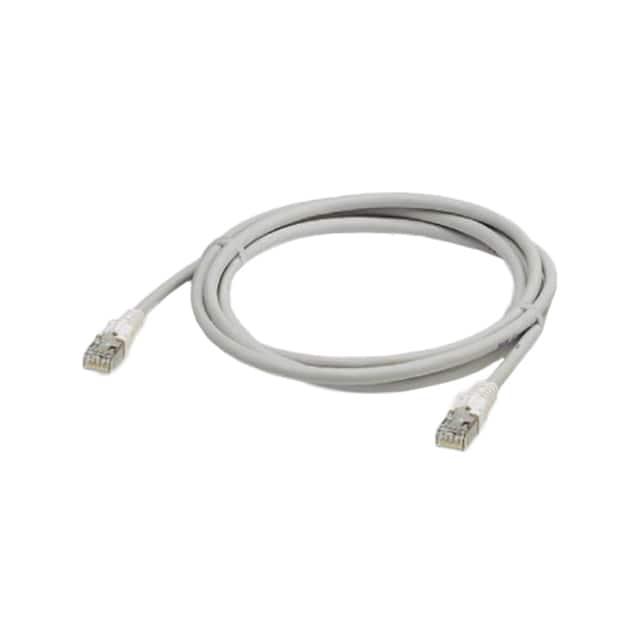

产品描述: 菲尼克斯,尾缆,FLCAT6PATCH5,0,Phoenix Contact 六类网线, 5m长, S/FTP屏蔽, 灰色, 公插RJ45RJ45
供应商型号: 651-2891783
供应商: Mouser
标准整包数: 1

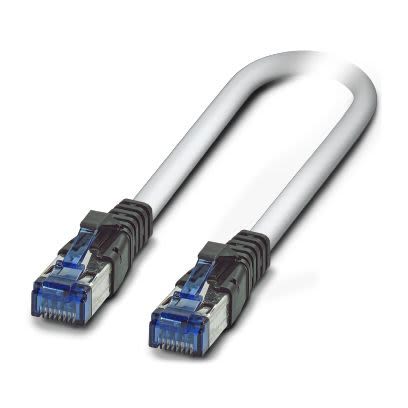

PHOENIX CONTACT 光纤连接器 2891783

2891783概述

    # Phoenix Contact FL CAT5/6 PATCH Cables

    1. 产品简介


    Phoenix Contact的FL CAT5/6 PATCH预装网线系列专为工厂自动化中的高速安装而设计。该系列产品主要包括CAT5e和CAT6两种类型,适用于快速安装交换机和集线器到控制柜内的接插面板或终端设备。这些电缆具有卓越的传输稳定性和一致性,采用IDC连接技术和圆弧应力释放设计,确保信号传输的可靠性,符合相关国际标准要求。

    2. 技术参数


    CAT5e电缆
    - 适用标准: ISO/IEC 11801, EN 50173, EN 50168, EIA/TIA 568A/B
    - 测试标准: EIA/TIA 568A-B.2-1 (Patch Cord Qualification Test)
    - 接头: RJ45,符合IEC 60603-7
    - 传输质量: 高传输稳定性,传输值均匀
    - 颜色编码: 可通过FL CCODE元素进行颜色编码,方便识别传输路径
    - 弯折保护: 符合ANSI/TIA/EIA 568A-B.1-1标准
    CAT6电缆
    - 适用标准: ISO/IEC 11801 2nd Edition(Class E, 250 MHz)
    - 连接模块: 使用FL PATCH连接模块实现Cat. 6标准(IEC 60603-7-4和IEC 60603-7-5)
    - 接头: RJ45,符合IEC 60603-7
    - 传输质量: 单独测试跳线电缆的传输质量
    - 兼容性: 向下兼容Cat. 5e
    - 颜色编码: 可通过FL CCODE元素进行颜色编码
    - 弯折保护: 符合ANSI/TIA/EIA 568A-B.1-1标准
    其他参数
    - 工作温度范围: -10°C 到 +60°C
    - 机械特性: 连接器符合IEC 60603-7标准,电缆内导体材料为铜绞线,外护套材料为LSFROH
    - 电学特性: 最大额定电流为1.5 A(在25°C条件下),最大额定电压为150 Vrms,绝缘电阻最小为500 MΩ
    - 电气强度: 1000 Vrms,持续1分钟(60 Hz)

    3. 产品特点和优势


    - 高传输稳定性: 采用IDC连接技术和圆弧应力释放设计,显著提高信号传输的一致性和稳定性。
    - 灵活的颜色编码: 可以通过颜色编码轻松区分不同类型的网络服务,便于维护和管理。
    - 安全防护: FL PATCH SAFE CLIP和FL PATCH GUARD可提供额外的安全保护,防止意外断开。
    - 环境适应性: 在极端环境下也能保持良好的性能表现,适用于多种工业环境。

    4. 应用案例和使用建议


    应用场景
    这些预装电缆广泛应用于工业自动化环境中,如控制柜内部或机柜间的布线。例如,在一个制造车间中,可以使用这些电缆快速连接交换机和网络设备,确保数据传输的高效性和稳定性。
    使用建议
    - 选择合适的长度: 根据实际需要选择合适长度的电缆,避免不必要的延长或弯曲,以减少信号损失。
    - 注意环境条件: 确保安装环境的温度和湿度在允许范围内,避免过高或过低的环境因素影响电缆性能。
    - 正确使用附件: 利用FL PATCH SAFE CLIP和FL PATCH GUARD等附件,增加安全性并防止误操作。

    5. 兼容性和支持


    - 兼容性: 这些电缆与同品牌或第三方的相应设备兼容,适用于各种工业自动化系统。
    - 支持: 用户可以从Phoenix Contact官方网站下载最新的技术文档和支持信息。此外,公司还提供客户技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 电缆出现信号干扰。
    - 解决办法: 检查是否有外部电磁干扰源,尝试更换屏蔽效果更好的电缆。
    - 问题2: 插头接触不良。
    - 解决办法: 重新插入接头或检查是否损坏,必要时更换新的接头。
    - 问题3: 弯曲半径超出规定范围。
    - 解决办法: 按照电缆规格书上的要求调整弯曲半径,避免损坏电缆。

    7. 总结和推荐


    综上所述,Phoenix Contact的FL CAT5/6 PATCH电缆凭借其出色的传输稳定性、丰富的配件以及灵活的应用场景,在工业自动化领域中表现出色。强烈推荐使用这些预装电缆来提升系统的可靠性和效率。

2891783参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

2891783厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2891783数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 光纤连接器 PHOENIX CONTACT 2891783 2891783数据手册

2891783封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.824 ¥ 556.2128
5+ $ 62.4672 ¥ 527.8478
10+ $ 60.2532 ¥ 509.1395
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 556.21
