3240569

产品分类: 端子 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆接线环,C-BCI2,5/4,6,Lug Terminal Copper Blue M 28.5mm Tin
供应商型号: Q-3240569
供应商: 期货订购
标准整包数: 100
PHOENIX CONTACT 端子 - 配件 3240569

3240569概述

    电子元器件产品技术手册解析

    产品简介

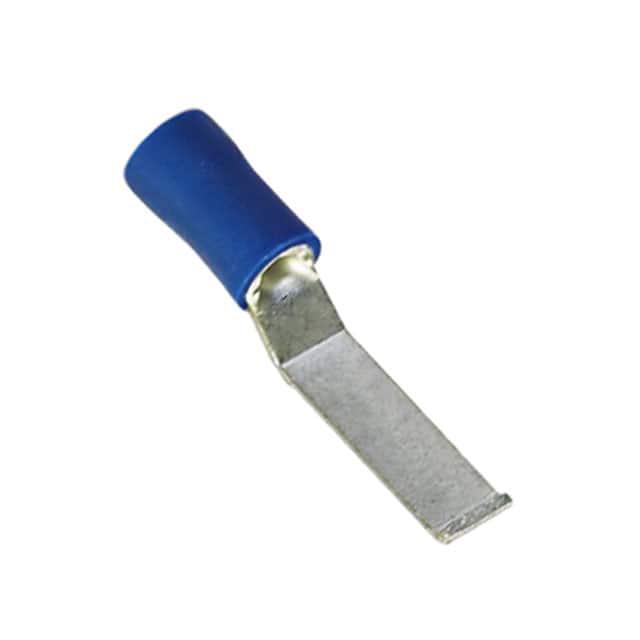

    本文将详细介绍一款来自菲尼克斯电气(Phoenix Contact)的扁针式电缆端子(Cable lug),型号为C-BCI 2.5/4.6。这款电子元器件主要用于连接电线或电缆,适用于工业自动化和配电系统等应用领域。它具有方便导体插入的设计,采用无卤材料制成,并且接触部位经过电解镀锡处理,确保长期可靠的电气连接。

    技术参数


    以下是这款电缆端子的主要技术规格和参数:
    - 颜色: 蓝色
    - 接线面积范围: 1.5 - 2.5 mm²
    - 尺寸参数
    - 长度(b): 28.5 mm
    - 宽度(a): 4.6 mm
    - 接触范围长度: 17.5 mm
    - 绝缘套管长度(c): 11 mm
    - 绝缘环内径(d): 4.5 mm
    - 材料厚度(g): 0.8 mm
    - 环境条件
    - 操作温度范围: -20 °C 至 105 °C
    - 短期温度: 120 °C
    - 最高持续工作温度: 105 °C

    产品特点和优势


    - 'EASY ENTRY' 设计:这款电缆端子采用了独特的"EASY ENTRY"设计,使得导体插入更加简单且可靠。
    - 无卤材料:符合环保标准,适用于多种苛刻的工作环境。
    - 电解镀锡处理:提高了导电性和抗腐蚀能力,确保长时间的稳定性能。

    应用案例和使用建议


    此款电缆端子适用于工业自动化控制系统的电线和电缆连接。为了更好地利用这一产品,建议按照如下步骤进行安装:
    1. 确保导线清洁并剥离至合适的长度。
    2. 使用适当的工具将导线压接到电缆端子上,以确保良好的电气接触。
    3. 安装过程中注意不要损坏绝缘层。
    4. 在安装完成后,检查电缆端子的固定情况,确保没有松动。

    兼容性和支持


    该电缆端子可以与其他标准规格的电缆连接器配合使用,保证了广泛的兼容性。菲尼克斯电气提供详细的产品文档和技术支持服务,以帮助客户解决任何安装或使用过程中的问题。

    常见问题与解决方案


    - Q: 如何正确选择导线的截面积?
    A: 根据电缆端子的技术参数,选择适合的导线截面积范围(1.5 - 2.5 mm²)。

    - Q: 安装时如何避免短路?
    A: 在安装前务必检查所有连接点,确保绝缘层完好无损,安装后检查是否有裸露的导线暴露在外。

    总结和推荐


    总体而言,这款由菲尼克斯电气生产的C-BCI 2.5/4.6电缆端子具备出色的设计和稳定的性能,非常适合用于各种工业应用场景。其便捷的操作和优异的电气性能使其在市场上具有很高的竞争力。因此,我强烈推荐这款产品给需要进行电线和电缆连接的应用场合。

3240569参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装

3240569厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3240569数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 配件 PHOENIX CONTACT 3240569 3240569数据手册
