1424245

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT

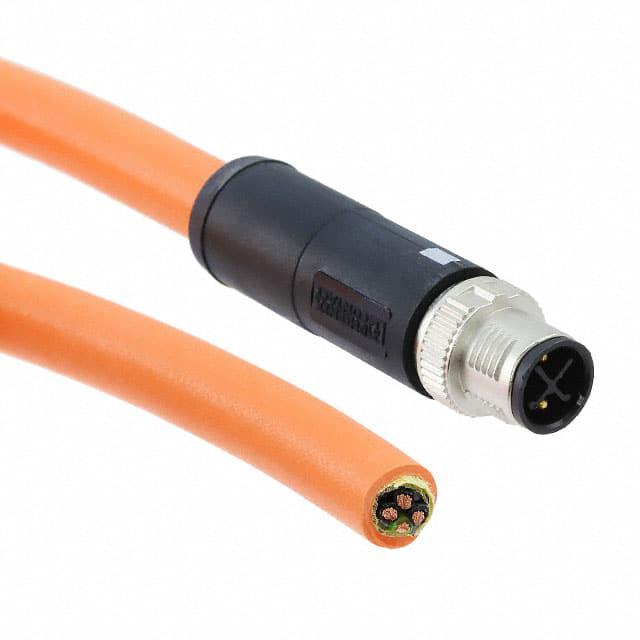

产品描述: Phoenix Contact 传感器执行器电缆, SAC-4P-MSS/ 5.0-PUR PE SH SCO系列, M12转无终端接头
供应商型号: 1424245-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1424245

1424245概述

    SAC-4P-MSS/5,0-PUR PE SH SCO Sensor/Actuator Cable

    产品简介


    SAC-4P-MSS/5,0-PUR PE SH SCO是一款适用于传感器和执行器连接的电缆。它采用4位接头设计,具备高可靠性、屏蔽功能及耐油防水等特性。这款电缆主要应用于自动化控制系统、工业机器人和机械设备等领域,能够有效提升系统的稳定性和安全性。

    技术参数


    - 产品型号:SAC-4P-MSS/5,0-PUR PE SH SCO
    - 导体横截面积:4 x 1.5 mm²
    - 额定电流(40°C):12 A
    - 额定电压:630 V
    - 绝缘电阻:≤ 100 MΩ
    - 接触电阻:≤ 3 mΩ
    - 插拔次数:> 100次
    - 弯曲半径(固定安装):5D
    - 弯曲半径(灵活安装):7.5D
    - 弯曲次数(拖链应用):4,000,000次
    - 防护等级:IP65/IP67
    - 工作温度范围:-25°C ~ 85°C(插头/插座)
    - 耐受电压:4260 V AC(5分钟)

    产品特点和优势


    1. 安全性:所有插件组件都经过100%电气测试,确保安全可靠。
    2. 高性能:可承受高达12A/630V AC的电流,满足高功率需求。
    3. 防错设计:通过特殊S编码防止错误连接。
    4. 屏蔽效果:提供全方位的360度屏蔽,有效减少电磁干扰。
    5. 快速安装:采用SPEEDCON快速锁紧系统,大大节省安装时间。
    6. 环保材料:采用无卤素的耐火聚氨酯材料,环保且阻燃。

    应用案例和使用建议


    应用案例:
    此款电缆广泛应用于工厂自动化控制系统中,例如汽车制造生产线、智能仓储系统和包装机械等。在这些环境中,需要电缆具有良好的抗振动、抗干扰能力和稳定的传输性能。
    使用建议:
    - 在进行布线时,应避免将电缆与强磁场源靠近,以减少电磁干扰。
    - 布线过程中尽量保持电缆的弯曲半径,特别是在拖链应用中,避免频繁弯折导致寿命缩短。
    - 定期检查电缆连接处是否有磨损或松动现象,确保长期可靠运行。

    兼容性和支持


    - 兼容性:本产品与带有M12接口的传感器和执行器兼容。
    - 支持:制造商提供详尽的技术文档和售后服务支持,包括产品保修和技术咨询等。

    常见问题与解决方案


    - 问题1:插头无法插入插座?
    - 解决方法:检查插头和插座是否正确对齐并按压到位,确认S编码是否匹配。

    - 问题2:传输信号不稳定?
    - 解决方法:检查连接点是否接触良好,重新插入或更换新的插头和插座。

    - 问题3:电缆出现破损?
    - 解决方法:若电缆破损严重,需更换新电缆。对于轻微损伤,可使用专用修补工具进行修复。

    总结和推荐


    总体来看,SAC-4P-MSS/5,0-PUR PE SH SCO是一款高效可靠的传感器/执行器电缆,其具备卓越的电气性能和坚固耐用的设计,非常适合于各种工业应用场景。推荐给需要高质量连接解决方案的用户。

1424245参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1424245厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1424245数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1424245 1424245数据手册

1424245封装设计

查看详情并下载
Symbol
Footprint
3D Model
