2289638

产品分类: 扁平带状线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC线 电缆和连接器, 用于传感器和执行器
供应商型号: 8603571
供应商: 海外现货
标准整包数: 1

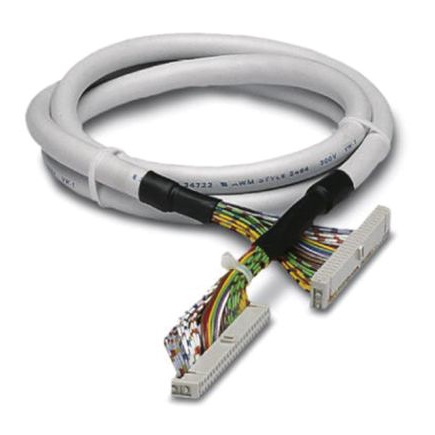

PHOENIX CONTACT 扁平带状线缆 2289638

2289638概述

    PHOENIX CONTACT VARIOFACE FLK…/EZ-DR… 数据手册

    1. 产品简介


    产品类型:Varioface模块使用的扁平线束电缆,主要用于控制系统和现场级之间的快速便捷连接。这些电缆在两端预装有符合IEC 60603-1/DIN 41651标准的公接头,确保实现1:1的接线方式。
    主要功能:通过预先组装好的扁平线束电缆提供方便快捷的连接,减少安装时间和人力成本。这些电缆适用于不同长度和位置数量的需求,能够灵活适应多种应用场合。
    应用领域:
    - 自动化控制系统的信号传输
    - 工业自动化设备之间的连接
    - 变频器、传感器、执行器等设备间的信号传递
    - 通信系统中的数据传输

    2. 技术参数


    以下是针对不同版本电缆的技术规格和技术参数:
    | 类型 | 长度范围(m) | 位置数 | 环境温度(℃) | 最大操作电压(V) | 最大电流(A) | 导体电阻(Ω/m) |
    ||
    | 无屏蔽版 | 0.5 - 10.0 | 10-50 | 操作:-20...+50 | <50 (AC) / <60 (DC) | 1 | ≤0.16 |
    | 屏蔽版 | 0.5 - 10.0 | 14, 16, 40, 50 | 操作:-20...+50 | <50 (AC) / <60 (DC) | 1 | ≤0.16 |
    | 特殊长度 | 可定制
    其他电气特性:
    - 导体材料:镀锡铜丝,7股绞合
    - 绝缘材料:符合IEC 60352-4/DIN EN 60352-4标准
    - 屏蔽材料:镀锡铜编织网(仅屏蔽版)
    - 导体横截面:0.14mm²(AWG 26)
    物理尺寸:
    - 无屏蔽版:
    - 10位置:直径6.0mm
    - 14位置:直径6.4mm
    - 16位置:直径7.0mm
    - 20位置:直径7.6mm
    - 26位置:直径7.8mm
    - 34位置:直径10.0mm
    - 40位置:直径10.0mm
    - 50位置:直径10.3mm
    - 屏蔽版:
    - 14位置:直径6.7mm
    - 16位置:直径7.5mm
    - 50位置:直径11.0mm

    3. 产品特点和优势


    优势:
    - 易于安装:预先装配好的扁平线束电缆显著减少了安装时间和复杂度。
    - 灵活性:支持各种长度和位置数,以满足不同的应用需求。
    - 可靠性高:采用高质量材料,确保长期稳定的工作性能。
    - 标准化设计:符合IEC 60603-1/DIN 41651标准,保证接口的互换性和兼容性。
    - 认证齐全:已获得UL和CUL认证,适用于广泛的工业应用场景。

    4. 应用案例和使用建议


    应用场景:
    - 用于PLC前部适配器与相应控制器板之间的连接。
    - 在自动化控制系统中连接各种设备和传感器。
    - 数据通信系统中的高速数据传输。
    使用建议:
    - 布线规划:根据实际需求选择合适的电缆长度,避免过长或过短导致浪费或不便。
    - 端子管理:合理布置和固定电缆,确保连接稳固,避免松动或损坏。
    - 电磁干扰防护:对于敏感设备,建议选用屏蔽电缆以提高抗电磁干扰能力。

    5. 兼容性和支持


    兼容性:
    - 该电缆设计为与Varioface模块兼容,支持多种接头类型和长度。
    - 支持1:1连接方式,确保兼容不同的工业标准和设备。
    支持和服务:
    - 技术支持:PHOENIX CONTACT提供全面的技术支持和咨询服务,帮助客户解决各种问题。
    - 文档更新:用户可以通过访问官方网站下载最新的文档和资料,确保始终使用最新版本的资料。

    6. 常见问题与解决方案


    常见问题:
    1. 如何选择合适的电缆长度?
    - 解决方法:根据实际应用需求测量所需的电缆长度,并考虑一定的冗余量,选择最接近的标准长度。
    2. 安装时出现接触不良怎么办?
    - 解决方法:检查接头是否正确插入,必要时可重新插拔以确保良好接触。
    3. 屏蔽电缆的效果不佳?
    - 解决方法:检查屏蔽层是否正确连接到接地端,并确认屏蔽层未损坏或断裂。

    7. 总结和推荐


    综上所述,PHOENIX CONTACT VARIOFACE FLK…/EZ-DR… 系列电缆凭借其出色的性能、易用性和广泛的应用范围,在自动化控制领域具有极高的性价比。无论是新项目还是升级现有系统,都值得推荐使用这一系列电缆。其灵活性和可靠性使其成为各类工业应用场景的理想选择。

2289638参数

参数
24.61' (7.50m)
零件状态 在售
包装方式 散装

2289638厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2289638数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 扁平带状线缆 PHOENIX CONTACT 2289638 2289638数据手册
