1714971

厂牌: PHOENIX CONTACT

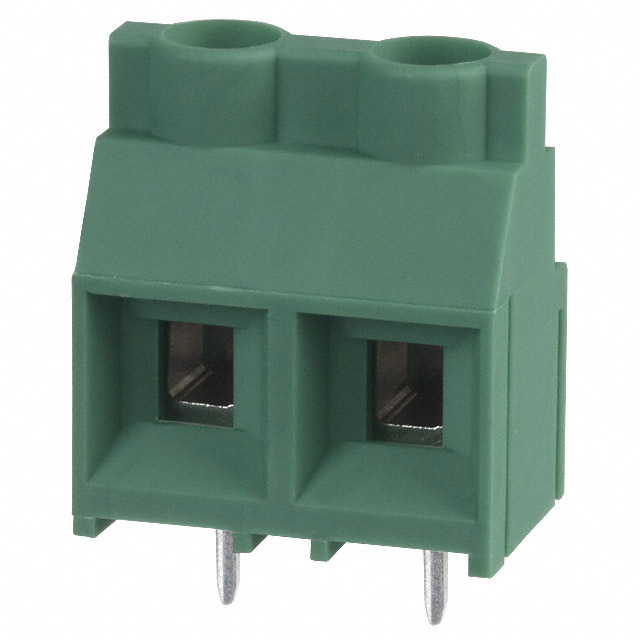

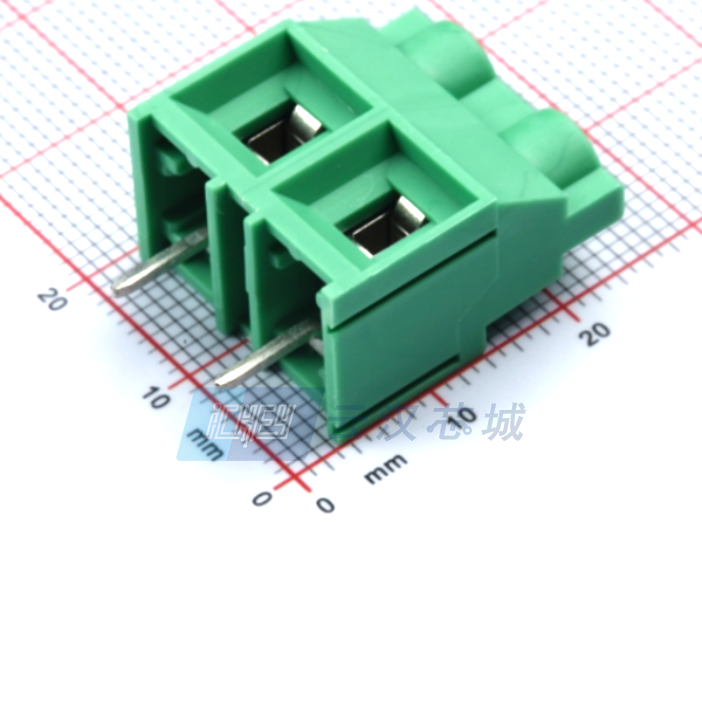

产品描述: 菲尼克斯,MKDS5/2-9,5,PCB端子,Phoenix Contact PCB端子台 MKDS 5/ 2-9.5系列, 2路, 9.52mm节距, 通孔, 螺钉拧紧端接, 绿色
供应商型号: C92145
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1714971

1714971概述

    # PCB Terminal Block MKDS 5/2-9.5 技术手册

    产品简介


    MKDS 5/2-9.5 是一款印刷电路板终端块(PCB terminal block),设计用于连接和固定电路板上的导线。该产品具有2个位置、1行布局,支持的额定电压为1000V,额定电流为32A。广泛应用于电力系统、自动化控制和工业设备等领域,特别适用于需要高可靠性连接的应用场合。

    技术参数


    - 产品类型: 印刷电路板终端块(PCB terminal block)
    - 产品系列: MKDS 5
    - 产品线: COMBICON Terminals L
    - 位置数量: 2
    - 间隔: 9.52 mm
    - 连接技术: 螺钉连接带张力套筒
    - 导线尺寸: 刚性导线(0.2 mm² 至 6 mm²),柔性导线(0.2 mm² 至 4 mm²)
    - 导线规格: AWG 24 至 10
    - 连接方式: 扭矩范围 0.5 Nm 至 0.6 Nm
    - 安装方式: 波峰焊接
    - 颜色: 绿色
    - 材料: 接触部分为铜合金,表面镀锡;绝缘部分为PA材料,CTI值600,阻燃等级V0

    产品特点和优势


    1. 全球适用: 易于识别的连接原理使其在全球范围内得到广泛应用。
    2. 低温度上升: 高接触压力保证了低温度上升。
    3. 双导线连接: 可同时连接两根导线,方便使用。
    4. 高强度连接: 经过严格的机械和电气测试,确保可靠性和耐久性。

    应用案例和使用建议


    应用案例
    - 电力系统: 在变电站和发电厂中连接电力线路。
    - 自动化控制: 在工业自动化控制系统中连接传感器和执行器。
    - 设备制造: 在各种工业设备中作为电气连接点。
    使用建议
    - 紧固扭矩: 为了确保导线的安全连接,必须严格按照规定的扭矩进行紧固。
    - 支撑操作: 对于多位置的PCB终端块,在进行导线连接时,需用一只手支撑终端块的外壳。

    兼容性和支持


    - 兼容性: 该产品适用于各种标准的电气安装,可以与其他品牌和型号的设备兼容。
    - 支持和维护: 凤凰联络提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题: 导线连接松动
    - 解决方案: 检查并重新紧固导线连接,确保扭矩在规定范围内。
    2. 问题: 温度过高
    - 解决方案: 确保良好的散热条件,并检查连接处是否接触良好。
    3. 问题: 连接不牢固
    - 解决方案: 检查连接处是否有杂质,清洁后重新连接。

    总结和推荐


    MKDS 5/2-9.5 PCB终端块是一款高性能、高可靠的电子元件,广泛应用于电力系统和自动化控制等领域。其独特的功能和优势使其在市场上具备很强的竞争力。我们强烈推荐这款产品给需要稳定、可靠连接解决方案的用户。

1714971参数

参数
长*宽*高 19.04mm*12.5mm*12.5mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1714971厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1714971数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1714971 1714971数据手册

1714971封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.504
10+ ¥ 7.777
30+ ¥ 6.831
100+ ¥ 5.764
库存: 241
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 9.5
