2305253

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆,CABLE-FLK14/OE/0,14/100,
供应商型号: 277-5170-ND
供应商: Digi-Key
标准整包数: 1

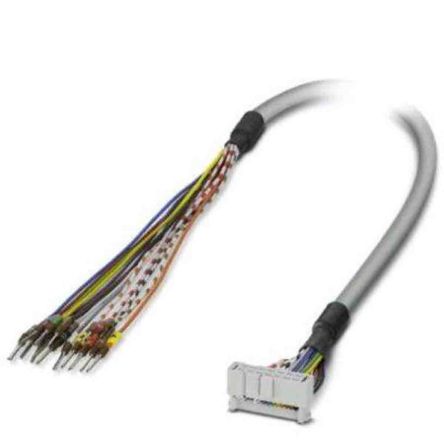

PHOENIX CONTACT 电源线线缆 2305253

2305253概述


    产品简介


    电子元器件类型:电缆组件(CABLE-FLK14/OE/0,14/100)
    主要功能:

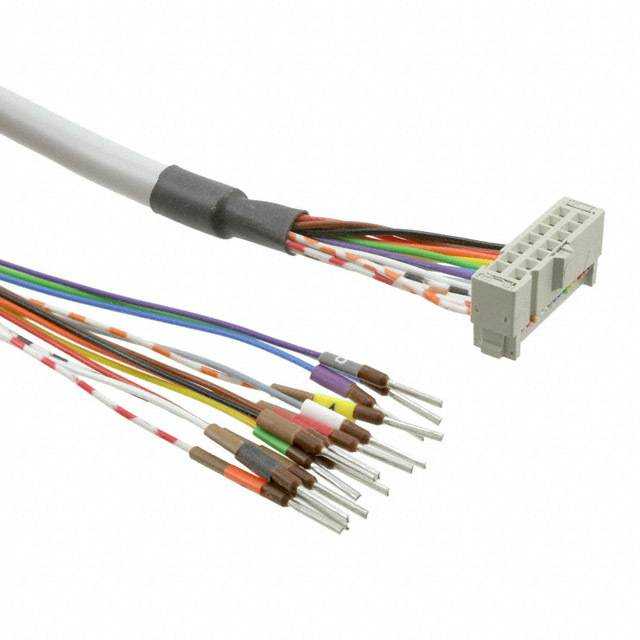

    该电缆组件是一种预先组装的圆形电缆,两端分别配备14针插座条和裸露端子。裸露端子上的每根导线均标有数字1至14,并带有冷压端子。电缆具有良好的耐久性和导电性,广泛应用于工业自动化、通信设备和测量仪器等领域。

    技术参数


    | 参数类别 | 技术规格 |

    | 额定电压 | <50V AC 或 60V DC |
    | 最大电流承载能力 | 每路1A |
    | 导体电阻 | ≤0.16Ω/m |
    | 单芯导线截面积 | 0.14mm² 或 AWG 26 |
    | 单芯导线材料 | Cu(镀锡) |
    | 绝缘外径 | 6.4mm |
    | 测试电压 | 0.8kV |
    | 工作温度范围 | -20°C 至 +50°C(操作)
    -20°C 至 +70°C(存储/运输) |
    | 屏蔽 | 无屏蔽 |
    | 连接方式 | IDT连接器(模块侧)
    单线连接(控制器侧) |
    | 插拔次数保证 | ≥500次循环 |
    | 认证标准 | IEC 60603-13
    CUL/CULus
    EAC |

    产品特点和优势


    1. 1:1连接设计:每个针脚对应一根导线,确保信号传输的精准度。
    2. 可靠性高:符合IEC 60603-13标准,具备出色的机械强度和电气性能。
    3. 易于安装:采用绝缘位移连接技术(IDC),快速实现电线与插头间的连接。
    4. 环境适应性强:可在宽广的工作温度范围内运行,并通过UL、cUL和EAC认证,适用于全球市场。
    5. 阻燃特性:符合IEC 60332-1和DIN VDE 0482标准,具备优异的阻燃性能。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备之间的数据传输。
    - 传感器和执行器的布线连接。
    - 测量仪器的数据采集接口。
    使用建议:
    1. 确保裸露端的导线标记清晰,便于识别与安装。
    2. 安装前检查电缆外观及连接器完整性,避免因损坏导致失效。
    3. 在低温环境中使用时,需确认电缆的韧性不会受到显著影响。
    4. 避免电缆过度弯折或受压,以免损坏内部导线结构。

    兼容性和支持


    - 兼容性:该电缆组件可与所有符合IEC 60603-13标准的14针模块化接口互连。
    - 厂商支持:由Phoenix Contact提供,可通过Mouser Electronics获取分销支持。同时,厂家官网提供了详尽的技术文档和在线客服服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆插入后无法牢固连接 | 确保导线末端已正确压接端子,并重新插入。 |
    | 插头接触不良 | 检查插头和插座是否存在污垢或氧化现象,必要时清洁处理。 |
    | 电缆在低温下变硬 | 使用适当方法加热电缆,使其恢复柔软性。 |
    | 长期使用后出现信号衰减 | 更换新的电缆组件以确保最佳性能。 |

    总结和推荐


    综合评估:
    CABLE-FLK14/OE/0,14/100是一款高性能、高可靠性的电缆组件,特别适合需要高精度连接的工业自动化场景。其紧凑的设计、耐用的材质和广泛的适用范围使其在市场上具备较强的竞争力。
    推荐使用:
    对于需要高质量信号传输的工业应用,该产品是理想选择。尽管价格略高于普通电缆组件,但其卓越的性能和可靠性使其物有所值。建议用户在选购时优先考虑该型号,特别是在对安全性、稳定性和标准化要求较高的场合。
    © Phoenix Contact 2016

2305253参数

参数
3.28'(1.00m)
零件状态 在售
