1703726

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通插头,DFK-IPC16/5-ST-10,16,Phoenix Contact 10.16mm间距5pIDC连接器, DFK-IPC 16/ 5-ST-10.16系列
供应商型号: 651-1703726
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1703726

1703726概述


    产品简介

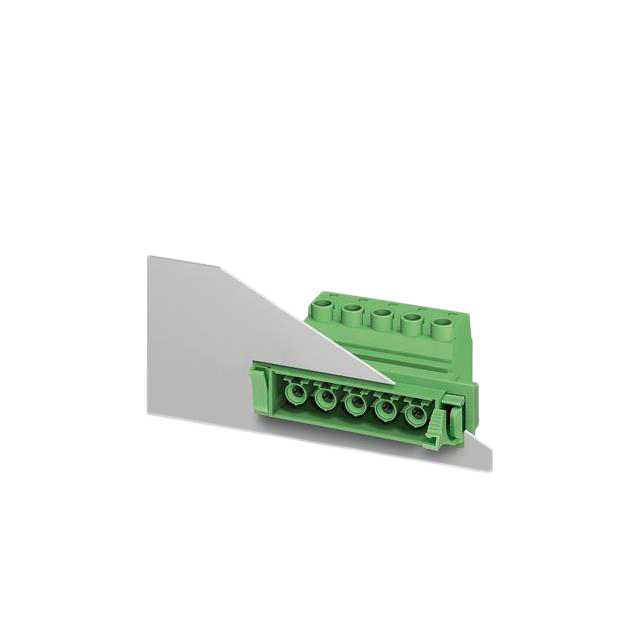

    Inverted POWER COMBICON Feed-Through Plugs
    Inverted POWER COMBICON feed-through plugs 是一种专门设计用于工业控制系统的电子元器件。这些插头通过其独特的逆向连接方式(screw connection 设计为女性而非男性接触),提供了一种无触电风险的设备输出接口。该产品适用于各种工业应用,如自动化控制系统、电力传输系统等。

    技术参数


    - 尺寸和间距:10.16 mm
    - 技术标准:符合IEC/DIN VDE标准
    - 绝缘材料等级:I级
    - 浪涌电压类别/污染等级:III/3, III/2, II/2
    - 额定电压:1000 V
    - 额定冲击电压:8 kV (标准版) / 6 kV (SH版本)
    - 额定电流/横截面:57 A (10 mm²),最大负载电流/横截面:76 A (16 mm²)
    - 连接能力:固态/绞线/导线大小:0.75 - 16 mm² / 18 - 6 AWG;带套管的绞线:0.5 - 16 mm²
    - 多路连接:两根相同横截面的导线可同时连接
    - 剥线长度:14 mm
    - 紧固扭矩:1.5 - 1.7 Nm
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0 级
    - 认证信息:UL/CUL 和 CSA 认证

    产品特点和优势


    - 触点安全:逆向连接设计防止用户接触带电内部,提高安全性。
    - 安装方便:提供快速锁紧机构和传统螺纹固定两种安装方式。
    - 电磁屏蔽:提供三种EMC屏蔽选项,适用于不同的应用场景。
    - 耐高温:绝缘材料等级高,可在较宽温度范围内稳定工作。
    - 多种配置:多种型号可供选择,满足不同需求。

    应用案例和使用建议


    - 自动化控制系统:用于工业自动化系统中,确保信号和电力的安全传输。
    - 电力传输系统:可用于高压电力传输系统,确保电力高效可靠地传输。
    - 使用建议:在安装时建议先检查连接端口是否有损坏,使用专用工具进行连接,避免过度拧紧导致的损坏。

    兼容性和支持


    - 兼容性:可与其他标准插件和设备无缝集成。
    - 技术支持:厂商提供全面的技术支持和售后服务,包括产品咨询、安装指导和维修服务。

    常见问题与解决方案


    - Q: 如何正确安装插头?
    - A: 首先确保连接端口无损坏,然后使用专用工具将插头插入,直至听到“咔哒”声确认完全锁定。

    - Q: 如何进行维护?
    - A: 定期检查连接点是否松动,如有必要请使用合适的紧固工具重新紧固。避免在通电情况下进行任何操作以保证安全。

    总结和推荐


    Inverted POWER COMBICON feed-through plugs 是一款设计精良、应用广泛的电子元器件,其逆向连接方式显著提高了设备的安全性,多种安装选项和良好的兼容性使其适用于各类工业应用场景。总体而言,我们非常推荐使用这款产品,特别是在需要高度安全性和可靠性的情况下。

1703726参数

参数
长*宽*高 56.4mm*74.92mm*32.05mm
安装方式 卡锁安装
零件状态 在售
包装方式 散装

1703726厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1703726数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1703726 1703726数据手册

1703726封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.664 ¥ 318.2608
5+ $ 35.91 ¥ 303.4395
10+ $ 34.56 ¥ 292.032
30+ $ 33.048 ¥ 279.2556
50+ $ 30.912 ¥ 261.2064
100+ $ 28.56 ¥ 241.332
250+ $ 27.216 ¥ 229.9752
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 318.26
