1853094

厂牌: PHOENIX CONTACT

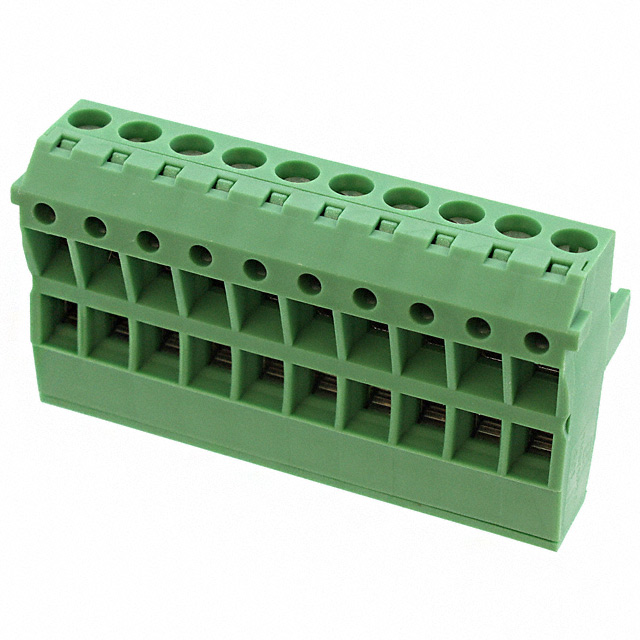

产品描述: Phoenix Contact 5.08mm间距10p插拔式接线端子 插头, TMSTBP 2.5/10-ST-5.08系列, 630 V, 螺钉拧紧, 绿色
供应商型号: 651-1853094
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1853094

1853094概述

    TMSTBP 2,5/10-ST-5,08 打印电路板连接器:一款高性能产品

    产品简介


    本文介绍的是德国菲尼克斯(Phoenix Contact)公司生产的打印电路板连接器TMSTBP 2,5/10-ST-5,08。该连接器主要适用于工业控制、自动化系统、通信设备及各种电子模块之间的电气连接。其额定电流为12A,标称电压为250V,能够在严苛的工业环境中稳定运行。

    技术参数


    - 基本参数
    - 额定电流:12A
    - 标称电压:250V
    - 级别浪涌电压(III/2):4kV
    - 级别浪涌电压(II/2):4kV
    - 最大负载电流:12A
    - 电绝缘材料:PA
    - 螺丝连接方式:M3螺丝,紧固力矩范围为0.5 Nm至0.6 Nm
    - 导体截面积:0.2mm² 至 2.5mm²
    - 颜色:绿色
    - 接触面:镀锡
    - 物理尺寸
    - 螺距:5.08mm
    - 宽度:45.72mm
    - 插位数量:10个
    - 认证
    - UL、cUL、VDE、CSA、GOST、CCA等认证

    产品特点和优势


    - 用户友好性: TMSTBP 2,5/10-ST-5,08配备了直径2.3mm的测试连接孔,便于检测和故障排除。
    - 设备兼容性: 设备兼容DeviceNet标准,可选择带有金镀层接触系统的版本。
    - 安全性: 采用阻燃等级为UL 94 V0的绝缘材料,确保设备在恶劣环境下依然保持高度安全。
    - 可靠性: 拥有多项国际认证,确保在各种工业场景下的可靠性能。

    应用案例和使用建议


    TMSTBP 2,5/10-ST-5,08 打印电路板连接器在多个工业场合得到了广泛应用,如自动化控制系统、通信设备和工厂自动化生产线等。在使用过程中,应注意正确安装导线以避免松动导致的短路风险。建议用户参考技术手册中的具体指导,正确安装和接线以保证长期稳定性。

    兼容性和支持


    - 兼容性: 该产品可以与不同品牌和型号的电气设备兼容,特别是具有相同插针数和螺距的产品。此外,菲尼克斯还提供多种相关配件,如标记卡、工具等,进一步提高使用便利性。
    - 支持和服务: 菲尼克斯公司提供了全面的技术支持和售后服务,包括产品咨询、安装指导和维修服务等。客户可以通过官方网站获得详细的信息和支持。

    常见问题与解决方案


    1. 连接不稳定:确保导线正确连接,并且螺丝已经按照规定的紧固力矩进行紧固。
    2. 烧毁现象:检查负载电流是否超过额定值,及时更换导线。
    3. 导电不良:清洁接触点,并重新紧固螺丝以改善导电性能。

    总结和推荐


    总的来说,TMSTBP 2,5/10-ST-5,08是一款具备高可靠性和广泛适用性的印刷电路板连接器,特别适合于自动化设备、通信设备及各种工业控制设备中。其出色的性能表现和广泛的应用范围使其在市场上具有极强的竞争力。强烈推荐用户在需要稳定可靠的电气连接时选择这款产品。

1853094参数

参数
长*宽*高 21.5mm*52.8mm*28.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1853094厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1853094数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1853094 1853094数据手册

1853094封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.5275 ¥ 173.4574
10+ $ 18.9108 ¥ 159.7963
25+ $ 18.2628 ¥ 154.3207
50+ $ 17.6688 ¥ 149.3014
100+ $ 15.8025 ¥ 133.5311
250+ $ 15.5085 ¥ 131.0468
500+ $ 15.1305 ¥ 127.8527
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 173.45
直接购买
加入购物车
