5434829

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,BCP-350F-11GY,
供应商型号: Q-5434829
供应商: 期货订购
标准整包数: 100
PHOENIX CONTACT 端子 - 线对板端子 5434829

5434829概述


    产品简介

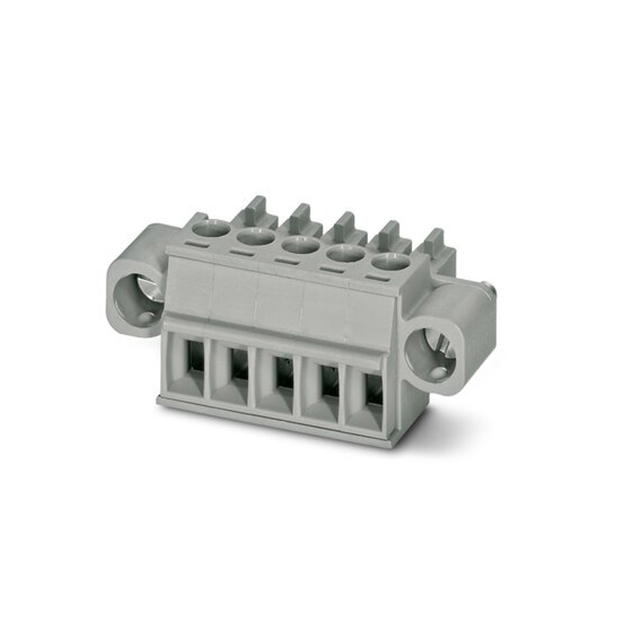

    Phoenix Contact的BCP-350F-11 GY印刷电路板连接器是一款高性能的工业连接器,专为满足现代电子设计需求而开发。该连接器具有高可靠性、易用性和广泛的适用性,适用于各种工业自动化系统、通信设备及控制面板。主要功能是通过螺钉式端接方式实现导线与印刷电路板的高效连接,适用于电流传输和信号传递。其紧凑的设计使其特别适合空间有限的应用场合。
    主要特点:
    - 类型:印刷电路板连接器
    - 主要功能:导线与PCB之间的稳定连接
    - 应用领域:工业自动化、通信设备、控制面板

    技术参数


    以下是BCP-350F-11 GY的技术规格和性能参数:
    | 参数类别 | 具体数值 |

    | 基本规格
    | 额定电流(IN) | 8 A |
    | 额定电压(III/2) | 160 V |
    | 螺丝连接 | 支持 |
    | 颜色 | 信号灰色 |
    | 接触表面涂层 | 锡 |
    | 插针间距 | 3.5 mm |
    | 连接导线范围(实心) | 0.2–1.5 mm² |
    | 连接导线范围(绞合) | 0.2–1.5 mm² |
    | 导线最大数量(同截面) | 2根 |
    | 端子尺寸 | M2 |
    | 扭矩范围(最小值–最大值)| 0.22 Nm – 0.25 Nm |
    | 物理特性

    | 高度 | 11.1 mm |
    | 宽度 | 35 mm |
    | 绝缘材料 | 聚酰胺(PA) |
    | 阻燃等级 | UL 94 V0级 |
    | 保险等级 | II/2(320 V),III/2(160 V),III/3(2.5 kV) |

    产品特点和优势


    BCP-350F-11 GY印刷电路板连接器具备以下独特功能和优势:
    1. 高可靠性:采用高质量聚酰胺材料制成,符合UL 94 V0阻燃标准,能够在恶劣环境中保持长期稳定性。
    2. 通用性强:支持多种导线规格和连接方式,可广泛应用于各类工业场景。
    3. 螺钉端接:采用螺丝固定方式,确保连接牢固且易于维护。
    4. 节省空间:紧凑型设计便于安装在狭小的空间内,同时支持大电流传输。
    5. 行业认证:符合国际标准如EN-VDE和IEC,满足全球市场的质量要求。
    这些特性使其在市场上具有较强的竞争力,成为电子设计工程师的理想选择。

    应用案例和使用建议


    应用案例:
    1. 工业自动化系统:用于传感器和执行器之间的信号传输。
    2. 通信设备:提供稳定的数据和电源连接。
    3. 控制面板:实现人机界面设备的接口连接。
    使用建议:
    - 在使用前确认导线的规格是否符合连接器的范围,避免因匹配不当导致接触不良。
    - 拧紧螺钉时,扭矩需控制在0.22–0.25 Nm之间,以保证良好的接触性能。
    - 对于频繁插拔的场景,建议使用高质量导线并定期检查连接状态。
    - 在高温环境下使用时,注意检查连接器的温升情况,确保不超过额定值。

    兼容性和支持


    该连接器系列属于BCP-F范围,具有高度的互换性和兼容性,可以与同系列其他型号配合使用。此外,Phoenix Contact提供全面的技术支持和售后服务,包括产品文档、安装指南和技术咨询,确保用户能够顺利部署和维护产品。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    1. 问题:连接器接触不良
    - 原因:导线未正确插入或螺钉未拧紧。
    - 解决方法:重新检查导线插入深度,并按照规定扭矩拧紧螺钉。
    2. 问题:温升过高
    - 原因:电流负载超过额定值。
    - 解决方法:降低电流负载或将多条导线并联分流。
    3. 问题:绝缘层损坏
    - 原因:导线插入时损伤绝缘层。
    - 解决方法:选择合适工具剥离导线,并确保操作过程中避免过度用力。

    总结和推荐


    总体而言,Phoenix Contact的BCP-350F-11 GY印刷电路板连接器以其出色的性能和可靠性,在工业电子领域表现出色。它的高通用性、坚固耐用性和广泛的适用范围使其成为许多项目的理想选择。如果您正在寻找一款既经济实惠又功能强大的连接解决方案,这款产品无疑值得考虑。
    推荐指数:★★★★★
    我们强烈推荐BCP-350F-11 GY连接器用于需要高可靠性和易维护性的应用场景。

5434829参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5434829厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5434829数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 5434829 5434829数据手册

5434829封装设计

查看详情并下载
Symbol
Footprint
3D Model
