2903246

产品分类: 测试计量工具
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电压监视设备,EM-EV-CLR-12V,Phoenix Contact 控制继电器, EM-EV-CLR-12V 系列, 用于电压监测
供应商型号: Q-2903246
供应商: PHOENIX CONTACT
标准整包数: 1
PHOENIX CONTACT 测试计量工具 2903246

2903246概述


    产品简介

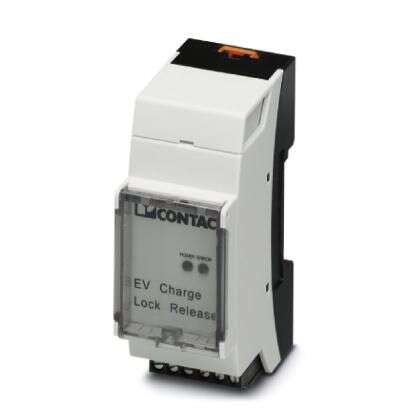

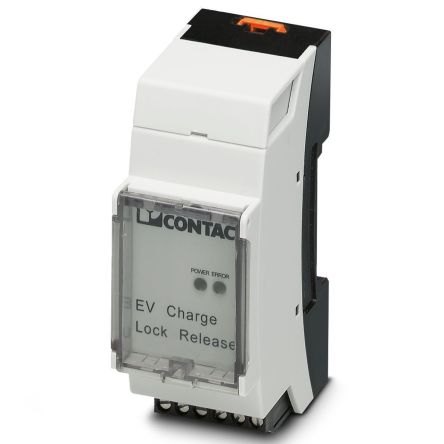

    EV Charge Lock Release(EM-EV-CLR-12V)
    EV Charge Lock Release 是一款用于监测12V操作电压的电压监控继电器,主要用于电动车辆插头锁止机构的操作控制。该设备能够监测并响应充电控制器中的锁止信号,在交流充电过程中,当电源失效时自动发送解锁脉冲以确保安全。主要应用于商业场合下的交流充电控制器,如电动汽车充电桩。

    技术参数


    - 基本参数
    - 型号:EM-EV-CLR-12V
    - 产品编号:2903246
    - GTIN:4046356728843
    - 产地:德国(DE)
    - 电气特性
    - 供电电压:12V DC ±5%
    - 最大电流消耗:4mA(待机状态)
    - 输入电压范围:
    - U1: -3V 至 +3V(关闭状态)
    - U2: -30V 至 -10V(锁定开启)
    - U3: 10V 至 30V(解锁开启)
    - 输出能力:
    - 最小切换容量:46VA
    - 最大切换电压:约11.5V(操作/电容电压减去二极管压降约0.5V)
    - 最大切换电流:4A
    - 物理尺寸
    - 宽度:35.6mm
    - 高度:90mm
    - 深度:61.00mm
    - 环境条件
    - 工作温度:-25°C 至 60°C
    - 储存/运输温度:-25°C 至 60°C
    - 保护等级:IP20

    产品特点和优势


    1. 安全可靠:能够在电源失效的情况下自动解锁,提高充电过程的安全性。
    2. 多功能集成:集成了锁止释放模块,适用于多种充电应用场景。
    3. 符合标准:通过CE认证,并符合IEC 61851-1和EN 61000-6-2等相关标准。

    应用案例和使用建议


    应用场景
    - 电动汽车充电桩:作为充电桩的一部分,实现安全的锁止控制,确保充电时的安全。
    - 商用充电站:在大型商业充电站中广泛应用,为多辆电动汽车提供充电服务。
    使用建议
    - 环境适应性:在安装时应注意保持良好的通风散热,以防止高温影响设备性能。
    - 定期检查:建议定期检查设备的连接情况和工作状态,确保其正常运行。

    兼容性和支持


    - 兼容性:本产品与EM-CP-PP-ETH充电控制器及STEP-PS/1AC/12DC/1电源单元兼容。
    - 厂商支持:制造商提供了详细的用户手册和技术支持服务,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 电源电压异常
    - 问题描述:电源电压不稳定导致设备无法正常工作。
    - 解决办法:请确认输入电压是否在12V ±5%范围内,并检查电源线路是否稳定。

    2. 通信异常
    - 问题描述:设备与充电控制器之间通信异常。
    - 解决办法:检查接口连接是否正确,确保通信线路无误。

    总结和推荐


    综上所述,EM-EV-CLR-12V是一款专为电动汽车充电场景设计的安全可靠的电压监控继电器。其具有高度的集成度和安全性,能够广泛应用于各种商用和工业场景。考虑到其优异的技术参数和全面的支持服务,强烈推荐此款产品给需要安全可靠的充电解决方案的用户。

2903246参数

参数
类别 -

2903246厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2903246数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 测试计量工具 PHOENIX CONTACT 2903246 2903246数据手册
