0710206

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: JY-0710206
供应商: 云汉优选
标准整包数: 1

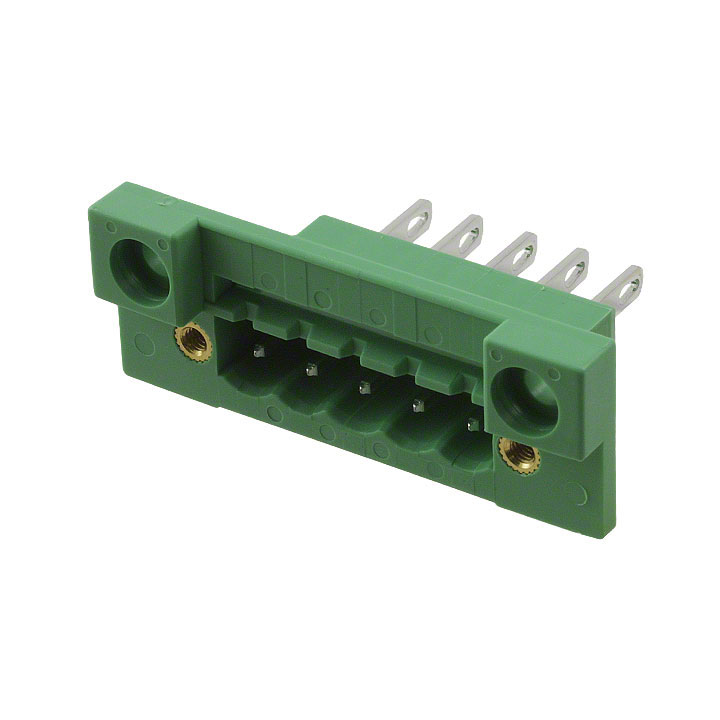

PHOENIX CONTACT 接线板-面板安装 0710206

0710206概述

    # 电子元器件产品技术手册

    产品简介


    基本介绍
    本文档详细介绍了型号为DFK-MSTB 2,5/5-GF-5,08的基座条形组件(Base strip)。这种基座条形组件是电气系统中常用的连接器之一,具备多个电气连接点,可以用于各种电路连接,适用于工业控制、自动化设备等领域。
    主要功能和应用领域
    该产品主要用于实现不同导线之间的电气连接,支持多种导线截面的连接。它特别适用于需要高可靠性、紧凑结构的应用场合,如自动化设备、控制系统等。此外,该组件易于安装和维护,可以在较宽的工作温度范围内稳定运行。

    技术参数


    基本参数
    - 额定电流(IN): 12 A
    - 额定电压(III/2): 320 V
    - 额定电压(II/2): 630 V
    - 额定电压(III/3): 4 kV
    - 连接间距(Pitch): 5.08 mm
    - 连接位置数: 5
    - 绝缘材料: 聚酰胺(PA)
    - 防火等级(UL 94): V2
    - 接头颜色: 绿色
    - 连接方法: 焊接/压接连接
    导线连接参数
    - 导线截面积范围(实心导线): 0.2 mm² ~ 2.5 mm²
    - 导线截面积范围(绞合导线): 0.2 mm² ~ 2.5 mm²
    - 导线截面积范围(AWG/kcmil): 24 ~ 12
    - 端子类型: 锡镀层接触面
    额定电压及电流参数(UL/CUL)
    - Use Group B: 额定电压 300 V, 额定电流 15 A
    - Use Group D: 额定电压 300 V, 额定电流 15 A

    产品特点和优势


    独特功能
    - 可以在厚度不超过6 mm的面板上安装,通过两个M3 x 10螺丝固定。
    - 支持多用途连接,外部连接对应型号MSTB 2,5或FKC 2,5插头,内部采用焊接或2.8 mm压接连接方式。
    - 符合多种标准和认证,包括CSA、UL、VDE、GOST等,确保其在各种应用中的可靠性。
    市场竞争力
    - 高可靠性和广泛适用性使其在众多行业中具有竞争优势。
    - 多种连接方式和广泛的导线适配能力提高了系统的灵活性和可扩展性。

    应用案例和使用建议


    应用场景
    该产品广泛应用于自动化控制、工业机器人、电力传输系统等领域,尤其适合需要紧凑结构和高可靠性的场合。例如,在制造工厂中用于传感器和执行器的连接,或者在数据中心用于服务器和网络设备的电源连接。
    使用建议
    - 在安装前仔细检查安装孔位,确保符合图示的钻孔尺寸要求。
    - 确保所使用的导线截面积符合产品规范,避免过载导致的安全隐患。
    - 定期检查连接状态,保持良好的连接性能和使用寿命。

    兼容性和支持


    兼容性
    该产品与其他品牌的相应型号插头兼容,如MSTB 2,5或FKC 2,5插头,从而便于系统集成和扩展。同时,其标准化设计也方便与不同制造商的产品进行互换。
    厂商支持
    制造商提供全面的技术支持,包括安装指南、维护手册和技术咨询等,确保用户能够顺利地使用和维护该产品。

    常见问题与解决方案


    问题一:连接不稳定
    - 解决方案: 检查导线是否已正确压接或焊接,确认螺丝是否紧固。必要时重新压接或焊接导线。
    问题二:连接电阻过大
    - 解决方案: 清理接触面,确保无氧化或污物。检查导线是否完全插入,重新压接或焊接导线。
    问题三:插拔困难
    - 解决方案: 确认插头和插座型号匹配,检查导线是否有损伤。若损坏严重,需更换新的插头或插座。

    总结和推荐


    综合评估
    DFK-MSTB 2,5/5-GF-5,08是一款高性能、高可靠性的基座条形组件,广泛应用于工业自动化和电力传输系统。其优异的电气性能和广泛的适用性使其成为众多应用的理想选择。
    推荐使用
    鉴于其多功能性和广泛的适用范围,强烈推荐在需要高可靠性电气连接的应用场合使用该产品。其标准化设计和广泛的兼容性也使其成为系统集成的首选。

0710206参数

参数
长*宽*高 17.5mm*45.72mm*29.5mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

0710206厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0710206数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0710206 0710206数据手册

0710206封装设计

查看详情并下载
Symbol
Footprint
3D Model
